نظام أجهزة التشويش تحت الماء المطبق على الهياكل تحت الماء في المشاريع البحرية والموانئ

نظام أجهزة التشويش تحت الماء المطبق على الهياكل تحت الماء في المشاريع البحرية والموانئ

1خلفية المشروع

مع التطور السريع للهندسة البحرية، وجسور عبور البحار، والبنية التحتية للموانئ، تتعرض الهياكل تحت الماء بشكل متزايد لخطر الاصطدام من سفن البناء،قوارب سحب، والمعدات العائمة. تم تصميم أنظمة المدافع التقليدية بشكل رئيسي لتطبيقات فوق الماء أو الرصيف وليست مناسبة للحماية تحت الماء على المدى الطويل.

لمواجهة هذا التحدي تم اعتماد نظام Submarine Fender في مشروع بحري لحماية أعمدة الفولاذ تحت الماء وأغطية أعمدة الخرسانة ،الحد الفعال من أضرار الاصطدام بين السفن والهياكل تحت الماء.

2لمحة عامة عن المشروع

اسم المشروع: مشروع حماية الاصطدامات من الهياكل تحت الماء في الخارج

الموقع: منطقة الساحل الشرقي للصين

الهياكل المحمية: أسطوانات الأنابيب الصلبة تحت الماء وأغطية الأسطوانات الخرسانية

عمق المياه: -6m إلى -15m

المخاطر الرئيسية: انحراف السفينة أثناء البناء، الاصطدام العرضي بالجرّة، حركة الهيكل العائم

3تصميم الحل

3.1 اختيار نوع الدبابيس

بناءً على عمق المياه ، والظروف البيئية ، وتحليل طاقة الاصطدام ، تم اختيار أجهزة إطفاء الغواصات المطاطية عالية المرونة ، وتضم:

قدرة امتصاص طاقة عالية

قوة رد فعل منخفضة للحد من الإجهاد الهيكلي

مقاومة ممتازة لمياه البحر والشيخوخة

مناسبة للعمل تحت الماء لفترة طويلة مع متطلبات صيانة منخفضة

3.2 ترتيب التخطيط

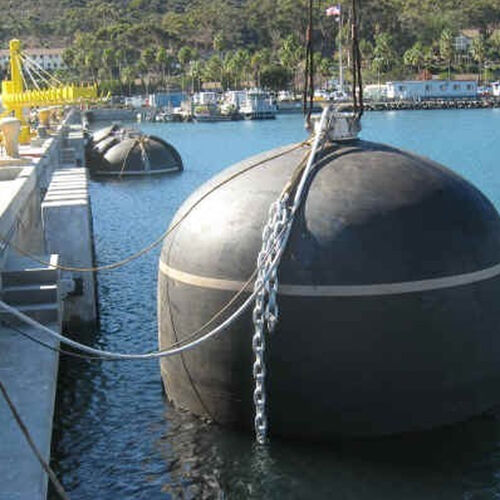

أجهزة إطفاء الغواصات المثبتة حول الجدران تحت الماء

تصميم وحدات متبعة لسهولة التثبيت تحت الماء

مقبوضة على الهيكل الرئيسي باستخدام سلاسل وأقواس من الفولاذ المقاوم للصدأ

الفاصل الأمثل لضمان الحماية الكاملة مع تقليل تدخلات التدفق إلى الحد الأدنى

3.3 معايير التصميم (عادة)

امتصاص الطاقة لكل جهاز حماية: 120~200 كيلو جيه

نسبة الضغط المصممة: ≤ 50%

عمر الخدمة المصممة: ≥ 15 سنة

4التثبيت والبناء

4.1 طريقة التثبيت

التثبيت الذي يقوم به الغواصون مع دعم رفع تحت الماء

تم الانتهاء من التفتيش قبل التثبيت على الشاطئ

تحديد الموقع الدقيق تحت الماء تليها التثبيت والتوتر

4.2 التحديات وتدابير التخفيف

التحدي تدابير التخفيف

ضعف الرؤية تحت الماء استخدام علامات تحت الماء ومساعدة السونار

تأثير تيار المد التثبيت المخطط له خلال المد المنخفض

متطلبات دقة تحديد الموقع العالية تصميم وحدات لتقليل التعديل في الموقع

5تقييم الأداء

منذ تشغيلها، أظهر نظام "فيندر الغواصة" أداءً ممتازاً:

تم استيعاب العديد من الصدمات البحرية البسيطة بنجاح أثناء البناء

لا يوجد ضرر مرئي على الهياكل تحت الماء

وحدات المدافع تبقى سليمة دون شقوق أو تفكيك

انخفاض كبير في تكاليف الصيانة ومخاطر وقت التوقف

6قيمة المشروع ومفاهيمها الرئيسية

6.1 قيمة المشروع

تحسين السلامة والمتانة للمباني تحت الماء

الحد من الخسائر الاقتصادية الناجمة عن الاصطدامات العرضية

تم توفير مرجع قابل للتكرار لمشاريع بحرية مماثلة

6.2 المعلومات الرئيسية

تقييم دقيق لطاقة الاصطدام أمر بالغ الأهمية لاختيار المدافع الصحيح

أجهزة الدفع تحت الماء مناسبة لحماية طويلة الأجل تحت الماء

تصميم التثبيت السليم يقلل بشكل كبير من مخاطر البناء

7الاستنتاج

باعتبارها حلًا احترافيًا لحماية الاصطدامات تحت الماء ، توفر أنظمة Submarine Fender مزايا واضحة للهندسة البحرية والهياكل تحت الماء في الموانئ. تظهر دراسة الحالة هذه أنمع التصميم والتركيب السليم، يمكن أن تحسن أجهزة إدارة الغواصات بشكل فعال السلامة والموثوقية الهيكلية ، مما يظهر إمكانات قوية لتطبيق أوسع.
