أعمدة ربط الأجهزة البحرية من الحديد الزهر 2000KN للسفن
وصف

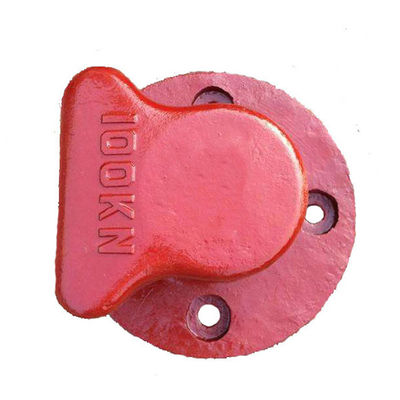

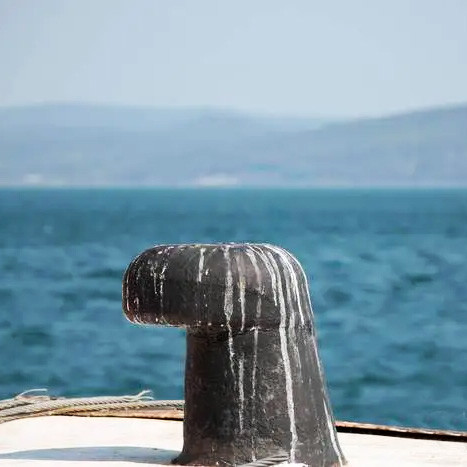

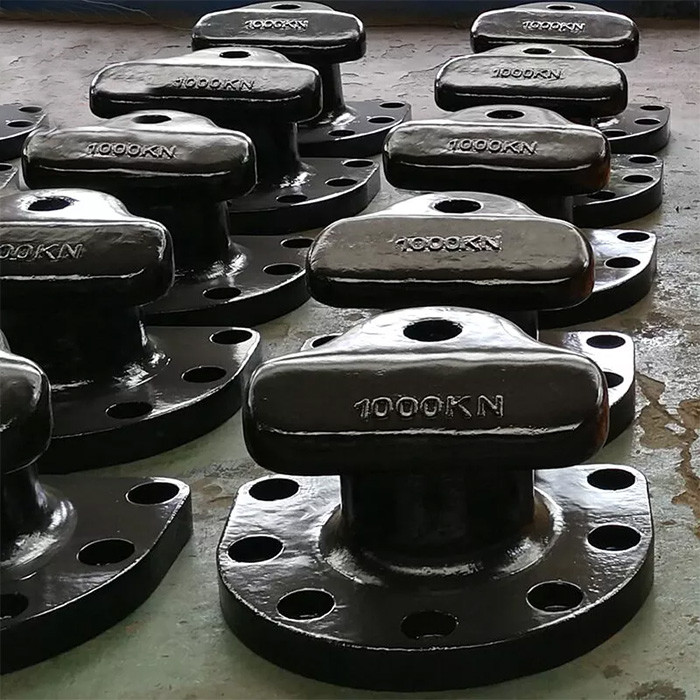

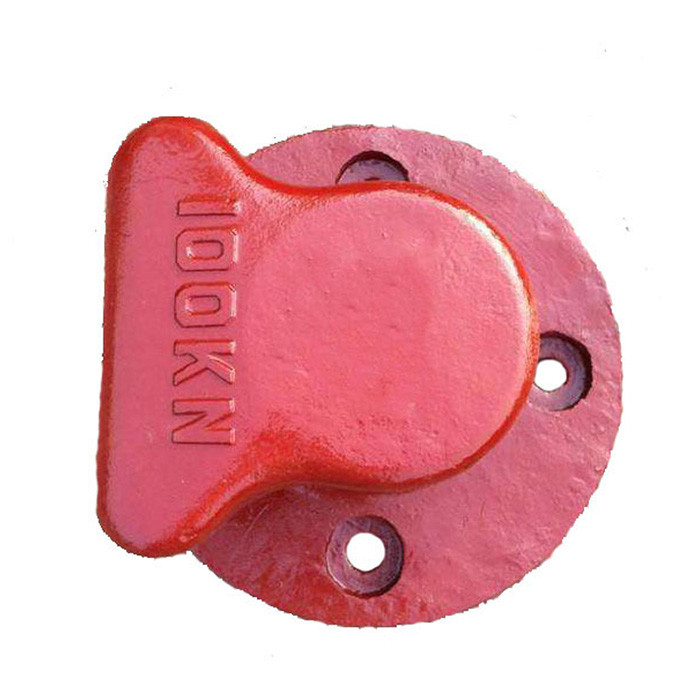

Mooring Bollard هو عمود عمودي قوي وقصير.يشير المصطلح في الأصل إلى موقع على متن سفينة أو رصيف يستخدم بشكل أساسي لقوارب الإرساء."Tee Bollard" / "T-bollard" ، هذا التصميم له شكل علوي مثل "T".ومن هنا الاسم.بارزة جدًا في أجزاء كثيرة من العالم نظرًا لبساطتها وتنجز المهمة جيدًا حتى 300 طن.مناسب لزوايا الحبل الأكثر انحدارًا.
تم تصميم واختيار الحاجز وفقًا لسعة الرصيف وهيكل الرصيف لتلبية متطلبات آمنة وموثوقة وسهلة الاستخدام لرسو السفن ورسوها وربطها.يتكون الحاجز من غلاف ، ومسمار ، وصمولة ، وغسالة ، ولوحة تثبيت وحشوة أساسية.
يقع مركز الحاجز العام بشكل عام على بعد حوالي 0.5 إلى 0.8 متر من الخط الأمامي.إنه قريب جدًا من أن تصطدم به السفينة بسهولة عند فصلها عن السفينة.ليست آمنة لتشغيل الكابل ؛بعد فوات الأوان ، يعيق تحميل وتفريغ الآلات ويتلف الكابل.بالنسبة لأرصفة إصلاح السفن والمدرعات ، نظرًا لوجود منشآت مثل صناديق الطاقة في المقدمة ، يجب أن تكون الأعمدة بعيدة قليلاً عن خط المواجهة ، بحوالي 0.8 إلى 1.0 متر.
تحديد
| البعد | سعة بولارد (طن) | |||||
| 10 | 15 | 22.5 | 30 | 50 | 80 | |
| أ | 32 | 40 | 40 | 40 | 50 | 70 |
| ب | 205 | 235 | 255 | 255 | 350 | 380 |
| ج | 220 | 340 | 350 | 350 | 500 | 550 |
| د | 216 | 410 | 430 | 450 | 640 | 640 |
| ه | 236 | 335 | 355 | 375 | 540 | 550 |
| F | 75 | 80 | 90 | 100 | 150 | 160 |
| جي | 65 | 155 | 165 | 175 | 250 | 250 |
| ØI | 120 | 160 | 180 | 200 | 260 | 280 |
| ي | 118 | 205 | 215 | 225 | 320 | 320 |
| ك | 118 | 130 | 140 | 150 | 220 | 230 |
| L1 درجة | - | 30 درجة | 30 درجة | 30 درجة | 30 درجة | 15 درجة |
| L2 ° | - | - | - | - | - | 45 درجة |
| L3 ° | - | 60 درجة | 60 درجة | 60 درجة | 60 درجة | - |
| البراغي | م 20 | مسييه 24 | مسييه 30 | مسييه 30 | مسييه 36 | مسييه 42 |
| طول الترباس | 450 | 500 | 500 | 500 | 500 | 800 |
| ص | 47 | 55 | 55 | 55 | 65 | 85 |
| كمية | 4 | 5 | 5 | 5 | 5 | 6 |
| البعد | سعة بولارد (طن) | |||||
| 100 | 125 | 150 | 200 | 250 | 300 | |
| أ | 80 | 80 | 90 | 90 | 120 | 155 |
| ب | 410 | 410 | 435 | 500 | 610 | 670 |
| ج | 600 | 600 | 700 | 800 | 930 | 980 |
| د | 790 | 850 | 900 | 1000 | 1090 | 1200 |
| ه | 640 | 700 | 750 | 850 | 915 | 925 |
| F | 175 | 175 | 200 | 225 | 250 | 200 |
| جي | 325 | 325 | 350 | 375 | 425 | 475 |
| ØI | 350 | 350 | 400 | 450 | 500 | 500 |
| ي | 395 | 425 | 450 | 500 | 545 | 600 |
| ك | 245 | 275 | 300 | 350 | 370 | 325 |
| L1 درجة | 10 درجة | 10 درجة | 10 درجة | - | 5 درجات | 23 درجة |
| L2 ° | 40 درجة | 40 درجة | 40 درجة | 36 درجة | 34 درجة | 26 درجة |
| L3 ° | 80 درجة | 80 درجة | 80 درجة | 72 درجة | 68 درجة | 52 درجة |
| البراغي | مسييه 42 | مسييه 48 | مسييه 48 | مسييه 56 | م 64 | م 64 |
| طول الترباس | 800 | 900 | 1000 | 1000 | 1375 | 1550 |
| ص | 95 | 95 | 105 | 105 | 135 | 170 |
| كمية | 7 | 7 | 7 | 8 | 8 | 10 |
سمات
1. تطبيقات عامة تصل إلى 300 طن.
2. مناسبة لزوايا حبل حاد.
3. تصاميم قوية ودائمة.
4. صيانة منخفضة للغاية.
5. تتوفر المراسي القياسية والمخصصة.
التطبيقات
● محطات الحاويات والكميات الكبيرة
● النفط والغاز
● Ro-Ro والعبّارات والحاويات وأرصفة الصيد
● البضائع العامة
مزايا
◆ حديد الزهر عالي الجودة كمعيار.
◆ تحافظ على ثباتها العالي وتوفر رسوًا آمنًا وآمنًا.
◆ مجموعة واسعة من الأشكال القياسية ، وتقييمات الأحمال ، والمواد ، وأنظمة التثبيت.
◆ ضمان الجودة ، ISO9001 وطرف ثالث BV ، ABS ، CCS.
◆ نوفر لك تصميمًا مخصصًا برسومات CAD.
التعليمات
Q1: هل يمكنني الحصول على بعض العينات؟
ج: نعم ، يتوفر طلب عينة لفحص الجودة واختبار السوق.
Q2: هل تتلقى طلبًا مخصصًا؟
ج: نعم ، يتم الترحيب بتصميم وتصنيع المعدات الأصلية.
Q3: ما هي المهلة الزمنية؟
ج: وفقًا لكمية الطلب ، عادةً ما يحتاج الأمر الصغير إلى 3-5 أيام ، ويحتاج الأمر الكبير إلى التفاوض.
س 4: ما هي شروط الضمان الخاصة بك؟
ج: نحن توريد وقت الضمان 24 شهرا.
س 5: ما هي شروط الدفع الخاصة بك؟
ج: نتلقى L / C و T / T و West Union والنقد وما إلى ذلك.
