ISO17357 Dock Rubber Fender Yokohama Floating Fender نوع CTN
وصف

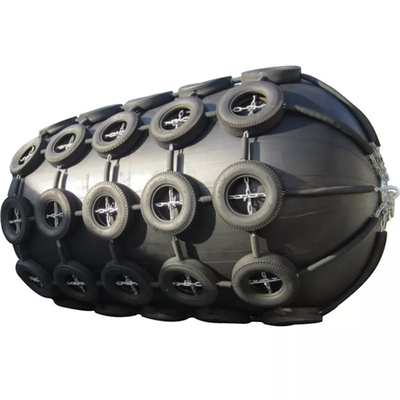

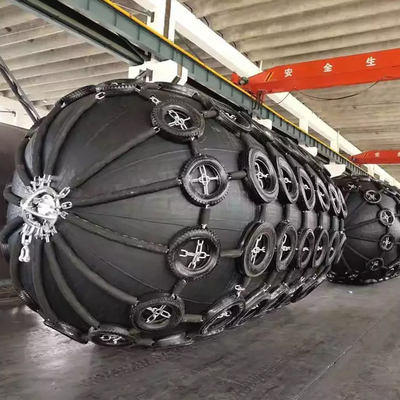

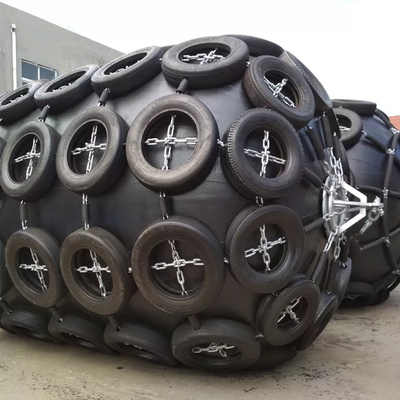

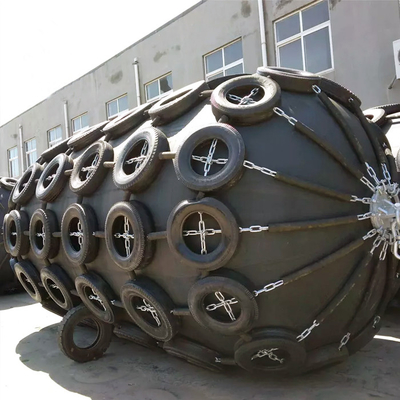

يوكوهاما فندر ، المعروف أيضًا باسم الحاجز الهوائي ، هو مصدات مطاطية رصيف مشتركة / مصدات عائمة تستخدم لحماية السفن وتجنب الاصطدامات أثناء عمليات السفن.كما أنها تستخدم بشكل شائع في ميناء الرصيف البحري لحماية السفن أثناء عمليات الرسو.
مصدات يوكوهاما مصنوعة من صفائح مطاطية مقواة بالحبال الاصطناعية مع هواء مضغوط بداخلها ، عند ضغط أولي يبلغ 50 كيلو باسكال أو 80 كيلو باسكال ، لتمكينها من الطفو على الماء والعمل كممتص للصدمات بين سفينتين.كجهاز رائد مضاد للتصادم ، تتمتع المصدات الهوائية بتاريخ طويل وناجح في حماية السفن في عمليات الإرساء.إنها مثالية لتطبيقات الموانئ الدائمة وشبه الدائمة ، وكذلك لعمليات النقل البحرية من سفينة إلى أخرى.تتميز مصداتنا بالسرعة وسهولة التركيب ، مع الاحتفاظ بمسافات مناسبة بين الهيكل والرصيف أو السفن.هدفها هو تقليل الأضرار المحتملة أثناء عمليات الرسو.تلعب هذه المصدات دورًا مهمًا في التشغيل الآمن لرسو السفن.
يمكن توفير مصدات يوكوهاما بقطر يتراوح من 500 مم إلى 4500 مم ، أو يتراوح طولها من 500 مم إلى 12000 مم ، أو بأحجام خاصة وفقًا لمتطلبات العملاء.عادة ما تكون هذه المصدات الهوائية مجهزة بشبكات سلسلة وإطارات أو شبكات حبال سلكية وحلقات نهاية وحلقات جر ومفاصل دوارة ، مع أغلال مناسبة على شكل D في كلا الطرفين لزيادة عمر الخدمة.
تحديد
| مكان المنشأ | الصين |
| اسم العلامة التجارية | دوك فيندر |
| رقم الموديل | DF-YF4500 |
| اسم المنتج | ISO17357 Dock Rubber Fender Yokohama Floating Fender نوع CTN |
| مواد | المطاط الطبيعي المستورد |
| ضمان | 3 سنوات |
| مظهر | مطاط ناعم |
| شهادة الجودة | ISO17357-1: 2014 |
| اساسي | ABS ، BV ، SGS |
| شكل | إسطواني |
| اللون | متطلبات الأسود أو العملاء |
| قطر الدائرة | 500-4500 ملم |
| طول | 1000-12000 ملم |
| طلب | ميناء ، رصيف ، قارب |
| تخصيص | الضغط الأولي 50KPa | الضغط الأولي 80KPa | ||
| D * L (مم) | R (كن) | GEA (كيلوجول) | R (كن) | GEA (كيلوجول) |
| 500 * 1000 | 64 | 6 | 85 | 8 |
| 600 * 1000 | 74 | 8 | 98 | 11 |
| 700 * 1500 | 137 | 17 | 180 | 24 |
| 1000 * 1500 | 182 | 32 | 239 | 45 |
| 1000 * 2000 | 257 | 45 | 338 | 63 |
| 1200 * 2000 | 297 | 63 | 390 | 88 |
| 1350 * 2500 | 427 | 102 | 561 | 142 |
| 1500 * 3000 | 579 | 153 | 761 | 214 |
| 1700 * 3000 | 639 | 191 | 840 | 267 |
| 2000 * 3000 | 750 | 265 | 985 | 368 |
| 2000 * 3500 | 875 | 308 | 1150 | 430 |
| 2500 * 4000 | 1381 | 663 | 1815 | 925 |
| 2500 * 5500 | 2019 | 943 | 2653 | 1317 |
| 3000 * 5000 | 2104 | 1210 | 2709 | 1571 |
| 3000 * 6000 | 2583 | 1485 | 3292 | 1888 |
| 3300 * 4500 | 1884 | 1175 | 2476 | 1640 |
| 3300 * 6500 | 3015 | 1814 | 3961 | 2532 |
| 3300 * 10600 | 5257 | 3067 | 6907 | 4281 |
| 4500 * 6500 | 4150 | 3432 | 5453 | 4790 |
| 4500 * 9000 | 5747 | 4752 | 7551 | 6633 |
| 4500 * 12000 | 7984 | 6473 | 10490 | 9037 |
هياكل مصدات يوكوهاما العائمة
يتكون الحاجز الهوائي من مطاط داخلي وطبقة من حبل الإطارات الاصطناعية ومطاط خارجي.كل هؤلاء يجب أن يبركنوا بقوة ويثبتوا عن طريق اختبار الضغط.
- تغطي الطبقة المطاطية الخارجية الجزء الخارجي من الحاجز لحماية طبقات الحبل ومطاط البطانة الداخلية من التآكل والقوى الخارجية الأخرى.
- طبقة مطاطية داخلية من الغشاء المطاطي الذي يغلق الهواء المضغوط داخل الحاجز.
- طبقة من أسلاك الإطارات الاصطناعية لطبقة تقوية مصنوعة من نسيج الحبل الصناعي للإطار ، والذي يحافظ على ضغط الهواء الداخلي للحاجز.
التطبيقات
● المنصات البحرية
● ناقلات النفط والغاز
● العبارات السريعة والأوعية المصنوعة من الألومنيوم
● في الموانئ ذات التغيرات الشديدة في المد والجزر
● سفن نقل سفن الصيد وسفن النقل بالمحيطات
