مصدات الغواصات المائية الهوائية ISO17357-1: 2014 معيار البحرية الأمريكية مع ثقل موازن
وصف

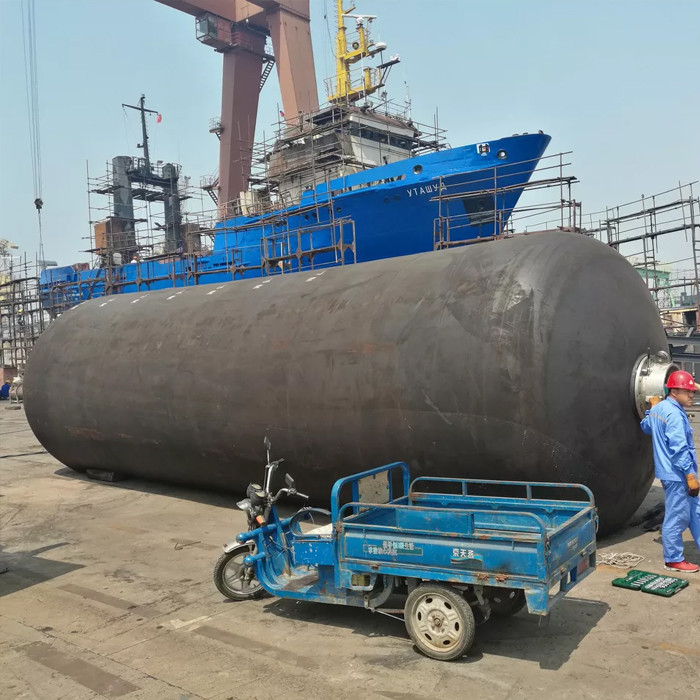

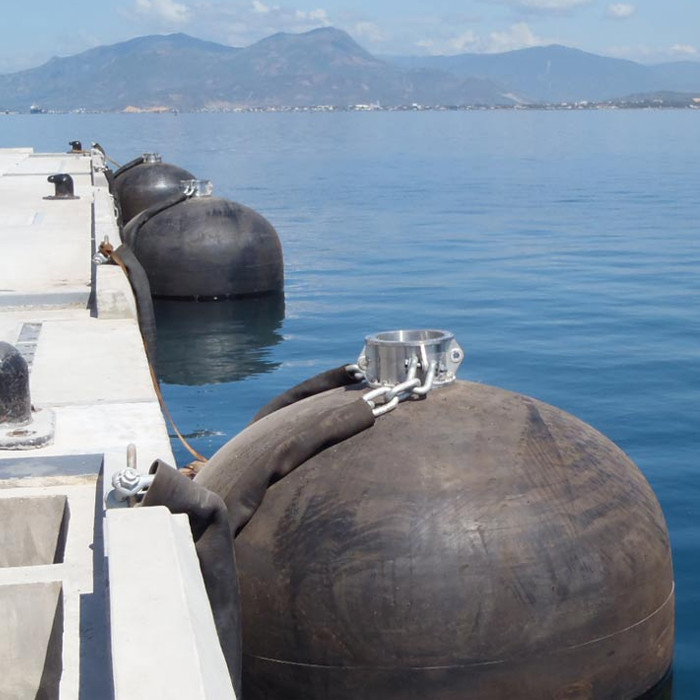

تم تصميم مصدات الغواصات المائية الهوائية للسفن ، مثل الغواصات ، التي تتلامس مع المصدات الموجودة أسفل خط الماء.تمتلئ المصدات بالماء جزئياً ويتم تثبيتها لتطفو عمودياً.يمكن ضبط الأداء عن طريق تغيير نسبة الماء إلى الهواء والضغط الأولي.

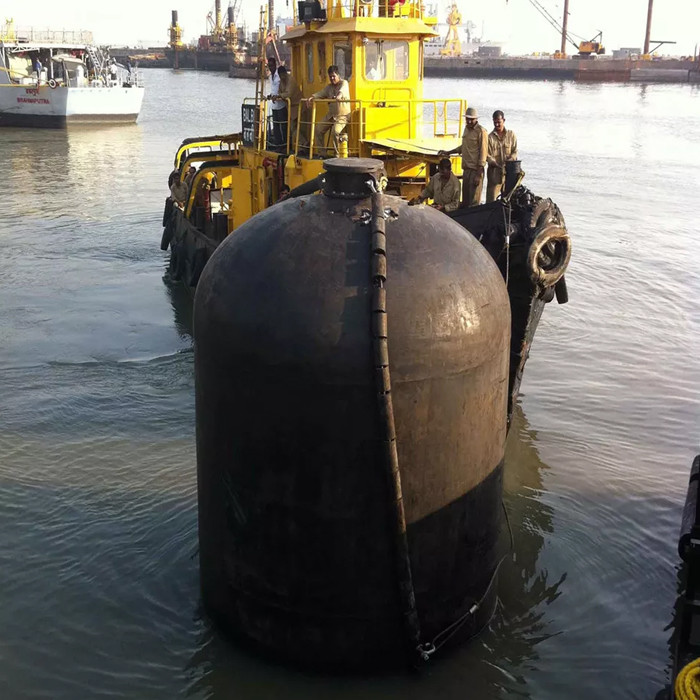

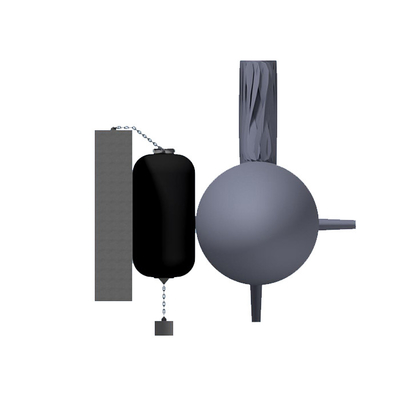

تم تصميم الحاجز ليتم تثبيته عموديًا ، وهو الأفضل للاستخدام مع الغواصات أو السفن التي من المحتمل أن تكون نقطة تأثيرها تحت خط الماء ، مثل القوارب ، والمنصات شبه الغاطسة ، وحفر RIGS ، وحماية الغواصات والسفن الأخرى المتلامسة تحت خط الماء .
تحديد
| مكان المنشأ | الصين |
| اسم العلامة التجارية | دوك فيندر |
| رقم الموديل | DF-4.5 * 9.0 م |
| اسم المنتج | مصدات الغواصات المائية الهوائية ISO17357-1: 2014 معيار البحرية الأمريكية مع ثقل موازن |
| مواد | مطاط طبيعي عالي الكثافة |
| اساسي | PIANC2002 ، ISO17357-1: 2014 |
| الضغط الأولي | 50 كيلو باسكال و 80 كيلو باسكال |
| قطر الدائرة | 1500 مم -4500 مم |
| طول | 6100 مم - 12000 مم |
| موك | 1 قطعة |
| شكل | عمودي |
| خدمة | OEM أو ODM |
| إستعمال | لرسو الغواصات أو رسوها |
| القطر x طول |
مبدئي داخلي ضغط |
سفينة نصف القطر |
ماء نسبة |
مضمون طاقة استيعاب |
رد فعل القوة في GEA |
هال ضغط في GEA |
انحراف في GEA |
| (مم × مم) | (كيلو باسكال) | (مم) | (٪) | (كيلوجول) | (كيلو نيوتن) | (كيلو باسكال) | (٪) |
| 1500 × 6100 | 50 | 3000 | 60٪ | 131 | 562 | 140 | 51٪ |
| 80 | 186 | 754 | 188 | ||||
| 1700 × 7200 | 50 | 4000 | 65٪ | 167 | 682 | 137 | 47٪ |
| 80 | 239 | 918 | 184 | ||||
| 2000 × 6000 | 50 | 4000 | 70٪ | 135 | 544 | 131 | 41٪ |
| 80 | 194 | 736 | 177 | ||||
| 2500 × 5500 | 50 | 4500 | 65٪ | 225 | 769 | 135 | 41٪ |
| 80 | 322 | 1035 | 182 | ||||
| 2500 × 7700 | 50 | 4500 | 70٪ | 326 | 1016 | 136 | 41٪ |
| 80 | 470 | 1368 | 183 | ||||
| 3300 × 6500 | 50 | 4500 | 75٪ | 307 | 887 | 127 | 35٪ |
| 80 | 442 | 1203 | 173 | ||||
| 3300 × 10600 | 50 | 5000 | 65٪ | 1003 | 2137 | 142 | 47٪ |
| 80 | 1429 | 2863 | 190 | ||||
| 4500 × 9000 | 50 | 5000 | 60٪ | 1439 | 2401 | 138 | 46٪ |
| 80 | 2059 | 3228 | 185 | ||||
| 4500 × 12000 | 50 | 6000 | 65٪ | 1977 | 3198 | 141 | 46٪ |
| 80 | 2819 | 4277 | 189 |
* ملاحظة: يمكن تخصيص أحجام مختلفة وفقًا للمتطلبات ، بدون استثمار القالب.
صفات
1. بديل فعال من حيث التكلفة لقوارب المياه العميقة.
2. يتحرك بسهولة لتوفير المرونة في الرسو.
3. سهولة النقل لتوفير مرافق رسو الطوارئ.
4. شرط الإعالة شبه معدوم.
5. لا تتأثر بالظروف المناخية القاسية.
التطبيقات
●القوات البحرية
●الغواصات
●بعض العبارات السريعة
●منصات النفط شبه الغاطسة
مزايا
◆ البحرية الأمريكية ، ISO17357 ومعيار PIANC.
◆ ملحقات من المطاط عالي الجودة و HDG.
◆ سهولة الحركة ، مما يوفر مرونة في الرسو.
لا توجد متطلبات صيانة تقريبًا.
◆ لا تتأثر بالظروف المناخية القاسية.
تسهيل النقل وتوفير مرافق رسو الطوارئ.
شهادة فحص
نستخدم التكنولوجيا الحديثة في التصميم والتصنيع ، ومن خلال الاختبارات الميدانية الصارمة.يجب إجراء الاختبارات التالية:
- اختبار أداء المطاط بما في ذلك اختبار الشد والأوزون والكشط.
- اختبار امتصاص الطاقة والتفاعل.
سيقوم قسم مراقبة الجودة لدينا بفحص كل منتج وتقديم تقرير فحص المصنع قبل التسليم.يمكننا أيضًا دعوة وكالات التفتيش التابعة لجهات خارجية بما في ذلك CCS و ABS و BV و LR و DNV-GL لفحص وتقديم الشهادات وفقًا لمتطلبات العملاء.
افحص العناصر على النحو التالي:
1. اختبار الشد والأوزون والكشط المطاط.
2. اختبار امتصاص الطاقة والحاجز المطاطي.
التعبئة والتسليم
النقاط الرئيسية - "PEEE" ، مهنية ، فعالة ، اقتصادية وبيئية.
ديو لمنتجاتنا حجم كبير وثقل ، طبيعي نحن لا نستخدم التغليف أثناء الشحن من أجل تقليل التكاليف.لذا فإن مهارات التعبئة الاحترافية أمر بالغ الأهمية ، فهي لا تحتاج فقط إلى حماية منتجاتنا ، بل تحتاج أيضًا إلى حماية الحاويات والمركبات والأفراد.قوتنا الأساسية تأتي من سنوات الخبرة العملية والموقف المسؤول.
