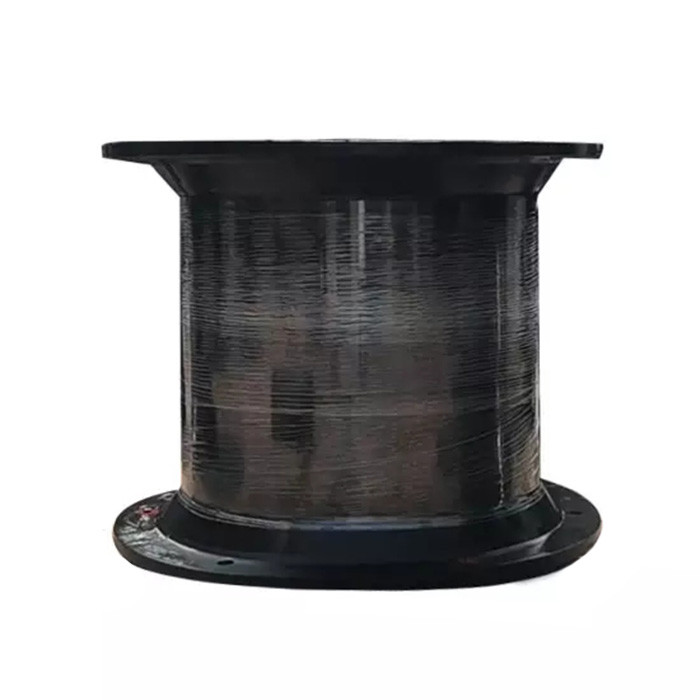

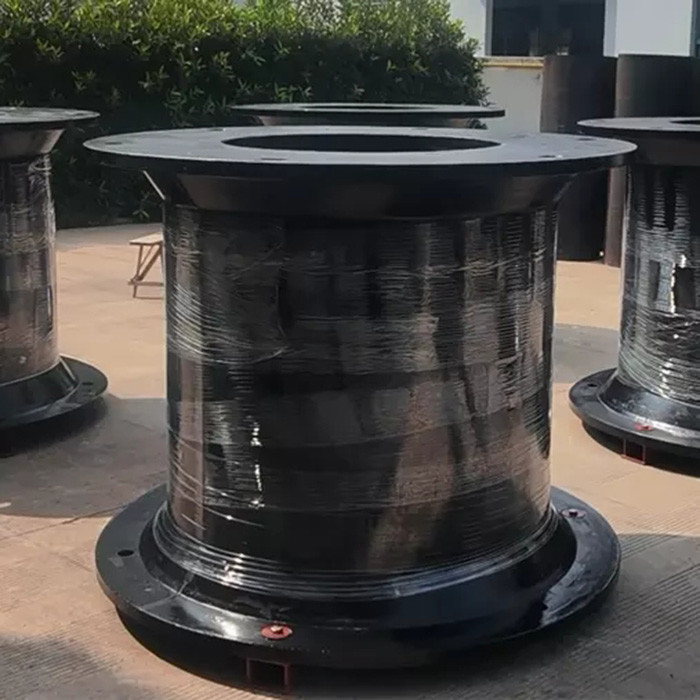

PIANC 2002 مصدات مطاطية لخلايا الإرساء البحرية بإطار أمامي فولاذي
وصف
تُعرف مصدات المطاط الخلوية أيضًا باسم مصدات المطاط SC.إنها من بين أكثر مصدات المطاط استخدامًا في الصناعة البحرية.إن بساطتها وسهولة تركيبها وقوتها وأدائها العالي قد حققت أداءً قوياً.تتوفر في مجموعة متنوعة من الأشكال والأحجام فهي قادرة على دعم كل من الأوعية الصغيرة والكبيرة بأقل قوة رد فعل.السمة الرئيسية لهذا التصميم هي أنه يمكن استخدامه للسفن ذات تصميم الهيكل المنخفض.
علاوة على ذلك ، يمكن استخدامها بمفردها ، كزوج أو في مجموعات متعددة.تتكون من شفة مطاطية مثبتة على جسم أسطواني مجوف.إنه يوفر نسبة عالية من الطاقة إلى الوزن وهو حل فعال من حيث التكلفة لمصدات الحركة المتوازية الحديثة.
تحديد
| مكان المنشأ | الصين |
| اسم العلامة التجارية | دوك فيندر |
| رقم الموديل | DF-C1000H |
| اسم المنتج | PIANC 2002 مصدات مطاطية لخلايا الإرساء البحرية بإطار أمامي فولاذي |
| مادة | جودة عالية NR / NBR |
| ضمان | 3 سنوات |
| معيار | PIANC2002 ، HGT2866-2016 |
| قوة الشد | ≥16 ميجا باسكال |
| ميزة | متين |
| سطح - المظهر الخارجي | لامع أو باهت |
| وقت بسيط | 3-5 أيام |

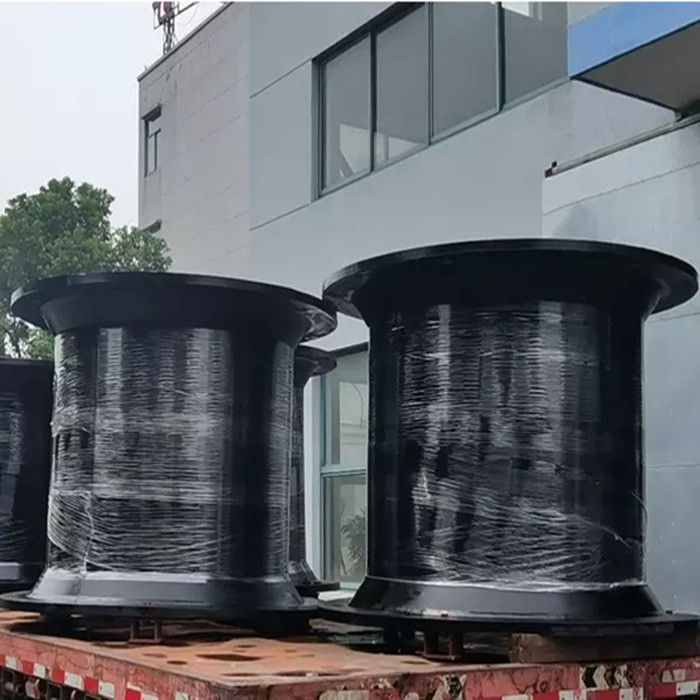

| التعبئة | البليت أو حالة خشبية |
| تطبيق | ميناء ، رصيف ، قارب |
| نموذج | ح | ح | D1 | د 2 | NT |
| خلية | [مم] | [مم] | [مم] | [مم] | [مم] |
| DF-C400H | 400 | 25 | 650 | 550 | 30 |
| DF-C500H | 500 | 25 | 650 | 550 | 32 |
| DF-C630H | 630 | 30 | 840 | 700 | 39 |
| DF-C800H | 800 | 30 | 1050 | 900 | 40 |
| DF-C1000H | 1000 | 35 | 1300 | 1100 | 47 |
| DF-C1150H | 1150 | 40 | 1500 | 1300 | 50 |
| DF-C1250H | 1250 | 45 | 1650 | 1450 | 53 |
| DF-C1450H | 1450 | 47 | 1850 | 1650 | 61 |
| DF-C1600H | 1600 | 50 | 2000 | 1800 | 61 |
| DF-C1700H | 1700 | 55 | 2100 | 1900 | 66 |
| DF-C2000H | 2000 | 55 | 2200 | 2000 | 74 |
| DF-C2250H | 2250 | 60 | 2550 | 2300 | 74 |
| DF-C2500H | 2500 | 70 | 2950 | 2700 | 90 |
| DF-C3000H | 3000 | 75 | 3350 | 3150 | 90 |
سمات
●سهولة التجميع والتركيب
●مقاومة جيدة لقوة القص
●فعالة من حيث التكلفة: تؤدي المساحة الكبيرة إلى توزيع جيد للحمل على اللوحة الأمامية ، مما ينتج عنه بنية أخف للوحة
قوي جدا
●40 عاما من السجل الحافل

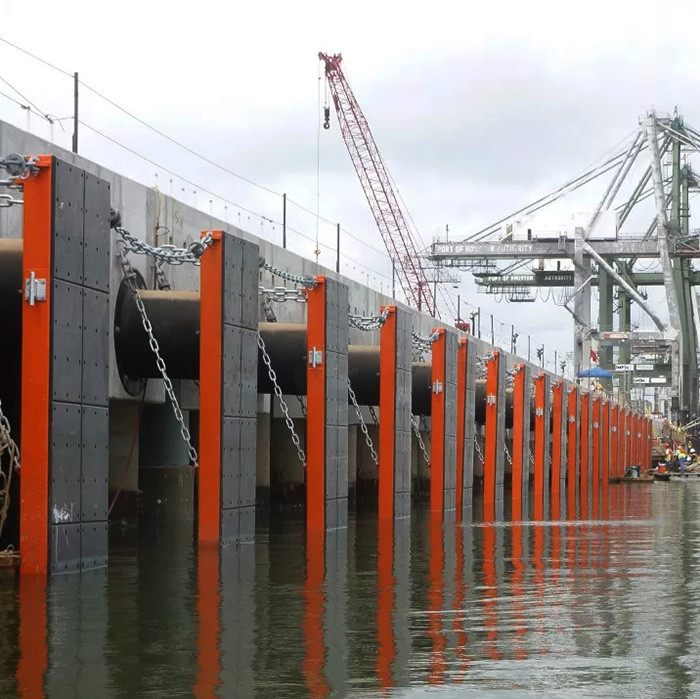

التطبيقات
● محطات الحاويات والكميات الكبيرة
● محطات النفط والغاز
● محطات الشحن العامة
● محطات الرحلات البحرية
● محطات فيري وروورو
● البحرية
مزايا
◆ منفذ المصنع الأصلي.
◆ معيار PIANC2002 و ISO9001 / 14001.
◆ خامات مستوردة - مطاط طبيعي.
◆ 100٪ فحص ذاتي قبل الشحن ، طرف ثالث متاح.
◆ سهولة التركيب مع دليل التشغيل أو التوجيه الفني في الموقع.
خصائص المطاط
| الخصائص | قواعد الامتحان | القيم |
| مُجَمَّع | - | NR / SBR |
| الكثافة (الثقل النوعي) | ضجيج 53505 | 1200 كجم / م 3 |
| قوة الشد | ضجيج 53504 | ≥16 ميجا باسكال |
| استطالة عند الكسر | ضجيج 53504 | ≥350٪ |
| مقاومة التمزق (23 درجة مئوية) | ضجيج 53507 | ≥80 نيوتن / سم |
| مقاومة التآكل | ضجيج 53516 | ≤100mm3 |
| مجموعة الضغط (24 ساعة @ 70 درجة مئوية) | ضجيج 53517 | ≤ 40٪ |
| مقاومة الأوزون (جزء في المليون 20٪ 72 ساعة عند 40 درجة مئوية) | ISO 143/1 | لا تشقق مرئي بالعين |
| تغيير في الصلابة | ضجيج 53504 | ≤5 درجة |
| التغيير في قوة الشد | ضجيج 53504 | ≥80٪ |
| التغيير في الاستطالة عند الكسر | ضجيج 53504 | ≥80٪ |
| أدنى درجة حرارة | - | -30 درجة مئوية |
| درجة الحرارة القصوى | - | + 70 درجة مئوية |
