واقيات مطاطية مقوسة امتصاص طاقة عالي عمر خدمة طويل سهولة التركيب
الوصف

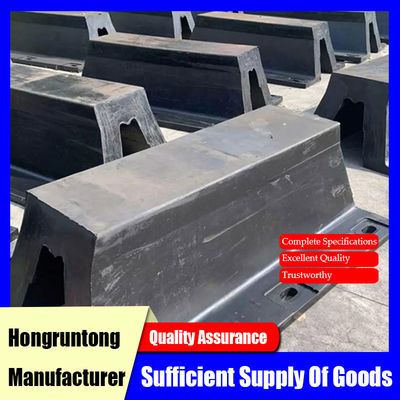

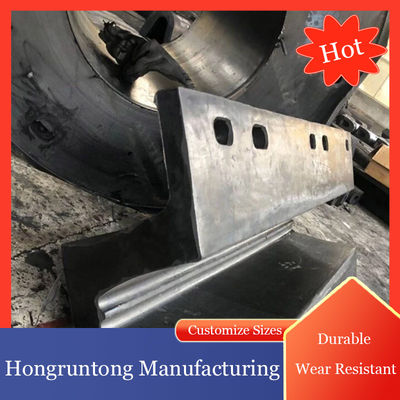

الواقي المطاطي المقوس هو نظام حماية رصيف شديد التحمل مصمم لامتصاص طاقة التأثير العالية أثناء رسو السفن مع الحفاظ على قوى رد فعل منخفضة على هياكل الرصيف. يوفر جسمه المقوس الشكل، المصنوع من المطاط البحري المقوى، نمط تشوه مستقر وفعال يضمن حماية موثوقة للسفن والأرصفة في ظل ظروف الإرساء المختلفة. يتيح ملف “V” الفريد التوزيع الأمثل للحمل والحد الأدنى من الضغط على الهيكل، مما يجعله أحد أكثر أنواع الواقيات الصلبة كفاءة في الصناعة البحرية.
تم تصميم واقيات Hongruntong المطاطية المقوسة لتحقيق أداء طويل الأمد في بيئات الموانئ والبيئات البحرية القاسية. يتم تصنيعها من مركبات مطاطية طبيعية وصناعية عالية القوة، وهي تقاوم الأوزون والأشعة فوق البنفسجية والمياه المالحة والتآكل الميكانيكي. يتيح الهيكل المدمج سهولة التركيب والمحاذاة على جدران الرصيف والأرصفة والأرصفة الجديدة والحالية. يمكن تركيب الواقيات عموديًا أو أفقيًا وغالبًا ما يتم دمجها مع وسادات الوجه UHMW-PE أو الألواح الأمامية لتحسين التحكم في الاحتكاك والمتانة.
دراسة حالة: مشروع تحديث الموانئ – جنوب شرق آسيا
كانت محطة شحن مزدحمة في جنوب شرق آسيا تواجه أضرارًا مفرطة في الهيكل وتآكلًا في جدار الرصيف بسبب واقيات أسطوانية قديمة لم تتمكن من التعامل مع تأثيرات الإرساء المتكررة من سفن الحاويات التي تبلغ حمولتها 30000 طن. طلبت سلطة الميناء نظامًا واقيًا أكثر إحكاما ولكنه متين للغاية مع تحسين امتصاص الطاقة وقوة رد فعل أقل.
قامت Hongruntong Marine بتصميم وتوريد واقيات مطاطية مقوسة من النوع V800H، تم تركيبها على طول قسم بطول 250 مترًا من المرسى. تتميز كل وحدة بهيكل مطاطي عالي الكثافة بتصنيف صلابة يبلغ 65±5 شور أ و صفائح دعم فولاذية مدمجة. بعد 12 شهرًا من الخدمة المستمرة، سجل مهندسو الميناء انخفاضًا بنسبة 38٪ في إجهاد ملامسة الهيكل وعدم وجود أضرار هيكلية لجدار الرصيف. انخفض تكرار الصيانة بشكل كبير، وحققت المحطة عمليات إرساء أكثر سلاسة وأسرع.
أظهر نجاح هذا التركيب الموثوقية الفائقة لواقيات Hongruntong Arch في الموانئ ذات الحركة المرورية العالية مع فرص صيانة محدودة، مما يؤكد سمعتها كحل دائم وفعال من حيث التكلفة للبنية التحتية البحرية الحديثة.
المواصفات
|
اسم المنتج |
واقي مطاطي مقوس |
|
|
المادة |
مطاط طبيعي، مطاط سيليكون |
|
|
اللون |
أسود، أو مخصص |
|
|
السطح |
ناعم |
|
|
الحجم |
الارتفاع |
200-1000 ملم |
|
الطول |
1000-3500 ملم |
|
|
يمكن تخصيص جميع الأحجام |
||
|
الخصائص الفيزيائية |
محتوى البوليمر |
100٪ عذراء |
|
درجة حرارة التشغيل |
-50 درجة مئوية ~ 240 درجة مئوية |
|
|
قوة الشد |
≥16 ميجا باسكال |
|
|
الكثافة |
90 +/- 5 لكل 100 ملم في |
|
|
الصلابة |
50-70 (شور أ) |
|
|
الاستطالة |
≥400% |
|
|
الميزات |
1. من خلال مقاومة درجة الحرارة العالية |
|
|
2. مقاومة ممتازة للتمزق، مقاومة للزيت، مقاومة للشيخوخة |
||
|
3. مقاومة للأحماض والقلويات الصناعية ومرونة جيدة |
||
|
4. مبني حسب PIANC2002 |
||
|
التطبيق |
محطات متعددة الأغراض، منحدرات RoRo، محطات سفن الركاب، بارجة |
|
|
الموديل |
W |
B |
F |
C |
H |
|
[مم] |
[مم] |
[مم] |
[مم] |
[مم] |
|
|
HM-ARF200H |
400 |
320 |
145 |
128 |
200 |
|
HM-ARF250H |
500 |
410 |
175 |
160 |
250 |
|
HM-ARF300H |
600 |
490 |
225 |
196 |
300 |
|
HM-ARF400H |
800 |
670 |
300 |
260 |
400 |
|
HM-ARF500H |
1000 |
840 |
375 |
325 |
500 |
|
HM-ARF600H |
1200 |
1010 |
450 |
390 |
600 |
|
HM-ARF800H |
1600 |
1340 |
600 |
520 |
800 |
|
HM-ARF1000H |
2000 |
1680 |
750 |
650 |
1000 |
الميزات
امتصاص الطاقة الأمثل مع قوة رد فعل منخفضة
يعمل التصميم المنحني على شكل V على تحويل طاقة التأثير الحركية بكفاءة إلى تشوه خاضع للسيطرة، مما يقلل من الأحمال التفاعلية على هياكل الرصيف. يضمن هذا الإرساء المستقر للسفن ذات الإزاحات المختلفة، مما يقلل من إجهاد الهيكل ويحمي السفن وأصول الميناء. تحافظ الواقي على أداء طاقة ثابت حتى بعد آلاف دورات الضغط.
مركب مطاطي مقوى لمتانة فائقة
يتم تصنيع كل واقي من مطاط عالي الجودة ممزوج ببوليمرات صناعية لتعزيز مقاومة التمزق والاحتفاظ بالمرونة والحماية البيئية. توفر تركيبة المركب مقاومة استثنائية للأوزون والأشعة فوق البنفسجية ومياه البحر والشيخوخة، مما يطيل عمر الخدمة حتى في الغلاف الجوي البحري الاستوائي أو الملوث.
تصميم مضغوط وسهل التركيب
الواقيات المقوسة خفيفة الوزن ومعيارية، مما يسمح بالتركيب السريع والآمن على جدران الرصيف المسطحة والمنحنية. توفر مسامير التثبيت القياسية والألواح الفولاذية المجلفنة تثبيتًا قويًا، بينما تقلل وسادات الوجه UHMW-PE الاختيارية من الاحتكاك وتآكل السطح. هذا الهيكل المدمج يجعلها مثالية لمشاريع التحديث أو التوسيع ذات المساحة المحدودة.
أداء ثابت عبر درجات الحرارة والتغيرات المدية
تضمن مرونة المطاط المستقرة أداءً موثوقًا به في المناخات القاسية - من درجات حرارة القطب الشمالي دون الصفر إلى الرطوبة الاستوائية العالية. حتى في ظل حركة المد والجزر، تحافظ الواقي على امتصاص الطاقة والتعافي من الضغط بشكل ثابت، مما يضمن الحماية على المدى الطويل مع الحد الأدنى من متطلبات الصيانة.
التطبيقات
الموانئ التجارية ومحطات الحاويات
يوفر حماية موثوقة من الصدمات أثناء الإرساء المتكرر لسفن الشحن وناقلات البضائع والسفن الحاوية. يضمن الشكل المقوس توزيعًا فعالًا للطاقة، مما يحمي جدران الرصيف من إجهادات الإرساء المتكررة.
موانئ الصيد وأرصفة القوارب الصغيرة
مثالي للسفن الأصغر حجمًا التي تتطلب حلولًا واقية مدمجة وفعالة من حيث التكلفة ومتينة. خيارات التثبيت المرنة تجعلها مثالية للأرصفة الخشبية أو الخرسانية ذات ظروف الغاطس المتغيرة.
حوض بناء السفن الصناعية ومرافق الدعم البحرية
تستخدم للأحواض الجافة وأرصفة الإصلاح وقواعد الإمداد حيث يحدث تلامس متكرر للسفن. إن مقاومة الواقي العالية للتآكل والأداء المستقر تجعلها مناسبة لدورات التشغيل الصعبة.
لماذا تختار Hongruntong Marine
معايير الهندسة العالمية وسلامة المواد
تقوم Hongruntong Marine بتصنيع واقيات مطاطية مقوسة وفقًا لإرشادات ISO 17357 و PIANC و IALA. تخضع كل واقي لاختبار الضغط والتحقق من قوة الشد وتحليل الشيخوخة المتسارعة لضمان الجودة الموحدة والأداء المتسق للطاقة في ظل الظروف البحرية الحقيقية.
التصنيع المتقدم وتكنولوجيا المركبات
يتم إنتاج واقياتنا باستخدام تقنيات التشكيل والفلكنة المتقدمة التي تضمن الترابط المثالي والكثافة الموحدة. تم تصميم المركبات المطاطية للحفاظ على مرونة عالية وقوة ميكانيكية حتى في ظل دورات التشوه المستمرة، مما يضمن الأداء على المدى الطويل والحد الأدنى من التدهور.
تصميم مخصص وتكامل النظام
تم تصميم كل نظام واقي وفقًا للمعايير التشغيلية للعميل - حجم السفينة، والمد والجزر، وسرعة الإرساء. يستخدم فريق الهندسة في Hongruntong تحليل العناصر المحدودة (FEA) لمحاكاة امتصاص الطاقة وتحسين هندسة الواقي، مما يضمن أقصى قدر من السلامة وكفاءة التكلفة. تتوفر الألواح الأمامية والوسادات وإطارات التركيب المخصصة للتكامل الجاهز.
خدمة شاملة ودعم فني عالمي
توفر Hongruntong دعمًا كاملاً للمشروع من استشارات التصميم والتركيب في الموقع إلى الصيانة والتفتيش على المدى الطويل. بفضل مراكز الخدمة في آسيا والشرق الأوسط وأوروبا، تضمن شبكة الخدمات اللوجستية لدينا التسليم الفوري ودعم العملاء المستجيب للمشاريع الدولية للموانئ والمشاريع البحرية.
الأسئلة الشائعة
1. إلى متى يدوم الواقي المطاطي المقوس عادةً؟
اعتمادًا على الاستخدام والتعرض البيئي، تدوم الواقيات المطاطية المقوسة بشكل عام 10 إلى 20 عامًا مع الصيانة المناسبة.
2. هل يمكن تخصيص الواقيات المقوسة لتخطيطات الرصيف المحددة؟
نعم، يمكن تصنيع الواقيات بأحجام وارتفاعات وأطوال مختلفة ودرجات صلابة لتناسب الظروف الهيكلية أو المدية الفريدة.
3. هل هناك حاجة إلى وسادات وجه إضافية؟
للاتصال عالي الاحتكاك أو السفن ذات الهياكل الفولاذية، يوصى باستخدام وسادات الوجه UHMW-PE أو المطاط لتقليل التآكل وإطالة العمر الافتراضي.
4. كيف يجب صيانة الواقيات؟
افحص بصريًا كل 6 إلى 12 شهرًا بحثًا عن تآكل السطح أو ارتخاء البراغي. نظف بانتظام واستبدل الوسادات البالية إذا كانت مجهزة.
5. هل تقدم Hongruntong دعمًا للتركيب؟
نعم، نحن نقدم رسومات هندسية كاملة وأجهزة تركيب وإشراف في الموقع لضمان التركيب والأداء الصحيحين.
