شكل V المروحة البحرية الامتصاص الصدمات الفعال خفيفة الوزن تصميم الحفاظ على مجانا
الوصف

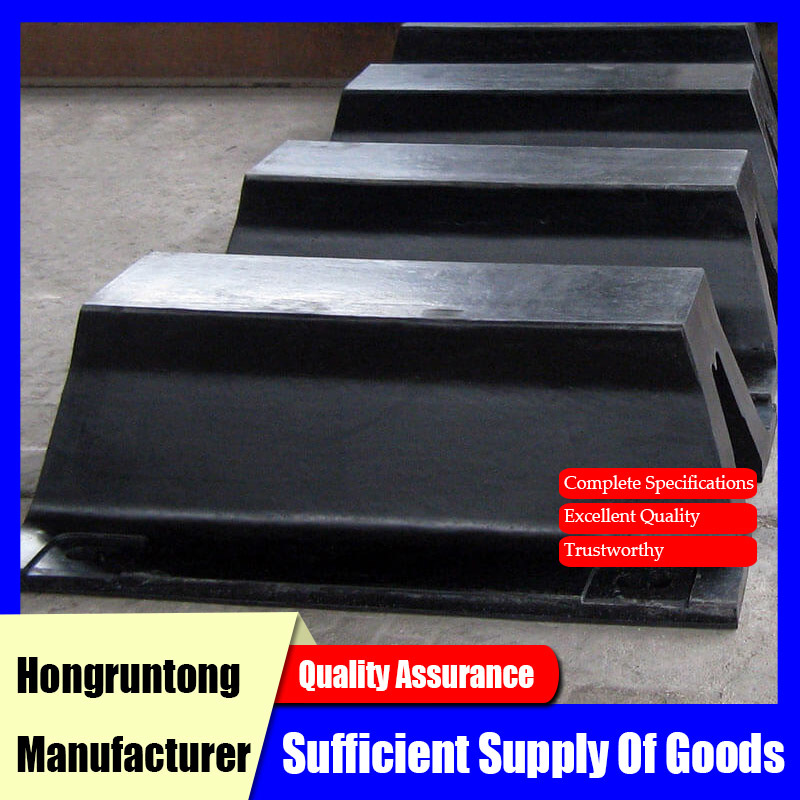

قوس مطاطي هو قوس بحري متميز مصمم لاستيعاب الطاقة عالية التأثير وقوة رد الفعل منخفضة على هياكل الرصيف.يضمن ملفها المميز في شكل V قوس أن سفن المرسى، بدءاً من العبارات إلى ناقلات البضائع الكبيرة، تعاني من حد أدنى من إجهاد الهيكل بينما تظل جدران الرصيف محمية.مصنوع من المطاط الطبيعي والاصطناعي عالي الجودة مع طبقات تعزيز متكاملة، يقدم الدرع متانة متفوقة، مرونة، ومقاومة البيئة في الظروف البحرية القاسية.
يمكن تثبيت أدوات القماش القوسية المدمجة ولكنها قوية بشكل عمودي أو أفقي أو بزاوية منحدرة ، مما يسمح بالمرونة في كل من مشاريع البناء الجديدة ومشاريع التجديد.التصميم يضمن توزيع الطاقة بشكل موحد، مما يقلل من تركيزات الإجهاد المحلية ، في حين أن الأغطية الأمامية UHMW-PE الاختيارية أو الطبقات المركبة تقلل من الاحتكاك وتحمي طلاء هيكل السفينة.أجهزة الدفاع البحري لـ (هونغرونتونغ) تلبي المعايير الدولية للسلامة البحرية، والمتانة، وامتصاص الطاقة، مما يجعلها مثالية للموانئ ومحطات العبارات، وأرصفة Ro-Ro، وأرصفة السفن في جميع أنحاء العالم.
دراسة الحالة: تحديث محطة العبارات شمال أوروبا
كانت محطة العبارات المزدحمة التي تتعامل مع حركة الركاب اليومية وحركة المرور الـ Ro-Ro تعاني من خدوش متكررة للهيكل وارتداء جدران الرصيف بسبب المدافع الخشبية القديمة.نظام الحماية منخفض الصيانة قادر على امتصاص الأضرار المتواصلة عالية الطاقة مع استيعاب أحجام السفن المختلفة والجدول الزمني.
زودت شركة هونغرونتونغ مارين بـ Arch Rubber Fenders من نوع V700H مع ألواح دعم فولاذية متكاملة وأحزمة UHMW-PE الأمامية. تم تثبيت المدافع على طول رصيف العبارة بطول 200 متر.بعد ستة أشهر من العمل، أبلغت المحطة عن انخفاض بنسبة 40٪ في ضغوط الركوب على السفن، ومناورات الركوب أكثر سلاسة، والحد كبير من تدخلات الصيانة.أظهرت الدبابيس مقاومة ممتازة للأشعة فوق البنفسجية، المياه المالحة، والتكسير الميكانيكي، مما يؤكد مدى ملاءمتها لعمليات العبارات عالية الحركة.
المواصفات
|
اسم المنتج |
أدوات التشغيل |
|
|
المواد |
المطاط الطبيعي، المطاط السيليكوني |
|
|
اللون |
أسود أو مخصص |
|
|
السطح |
ناعمة |
|
|
الحجم |
الطول |
200-1000ملم |
|
الطول |
1000-3500ملم |
|
|
يمكن تخصيص جميع الأحجام |
||
|
الخصائص الفيزيائية |
محتوى البوليمر |
100% عذراء |
|
درجة حرارة العمل |
-50°C~240°C |
|
|
قوة الشد |
≥16 Mpa |
|
|
الكثافة |
90+/-5 لكل 100 ملم في |
|
|
صلابة |
50-70 (الشاطئ A) |
|
|
الطول |
≥400٪ |
|
|
الخصائص |
1من خلال مقاومة درجات الحرارة العالية |
|
|
2المقاومة للدموع الممتازة المقاومة للزيت المقاومة للشيخوخة |
||
|
3المقاومة للحمض الصناعي والقليات والمرونة الجيدة |
||
|
4تم بناؤها حسب PIANC2002 |
||
|
التطبيق |
محطات متعددة الأغراض ، رامل RoRo ، محطات سفن الركاب ، شراع |
|
|
النموذج |
W |
ب |
F |
ج |
هـ |
|
[م] |
[م] |
[م] |
[م] |
[م] |
|
|
HM-ARF200H |
400 |
320 |
145 |
128 |
200 |
|
HM-ARF250H |
500 |
410 |
175 |
160 |
250 |
|
HM-ARF300H |
600 |
490 |
225 |
196 |
300 |
|
HM-ARF400 ساعة |
800 |
670 |
300 |
260 |
400 |
|
HM-ARF500 ساعة |
1000 |
840 |
375 |
325 |
500 |
|
HM-ARF600H |
1200 |
1010 |
450 |
390 |
600 |
|
HM-ARF800H |
1600 |
1340 |
600 |
520 |
800 |
|
HM-ARF1000 ساعة |
2000 |
1680 |
750 |
650 |
1000 |
الخصائص
امتصاص الطاقة الفعال وأقل حمولة تفاعلية
تحويل ملف القوس من المفرج بكفاءة التأثير الحركي إلى تشوهات خاضعة للسيطرة، وحماية كل من جدران الرصيف وهياكل السفينة.خصائص قوة رد الفعل المنخفضة تجعلها مناسبة للرصيف المعالجة العبارة المتكررة والعمليات Ro-Ro.
المطاط المُعزّز من الدرجة الأولى من أجل المدى الطويل من الصمود
المصنوع من مركبات مطاطية متطورة معززة بألياف اصطناعية، المقاومة للشقوق، والشيخوخة، وتحلل الأشعة فوق البنفسجية، والتعرض للمياه المالحة.هذا يضمن مرونة ثابتة وأداء موثوق به على مدى فترات الخدمة الممتدة.

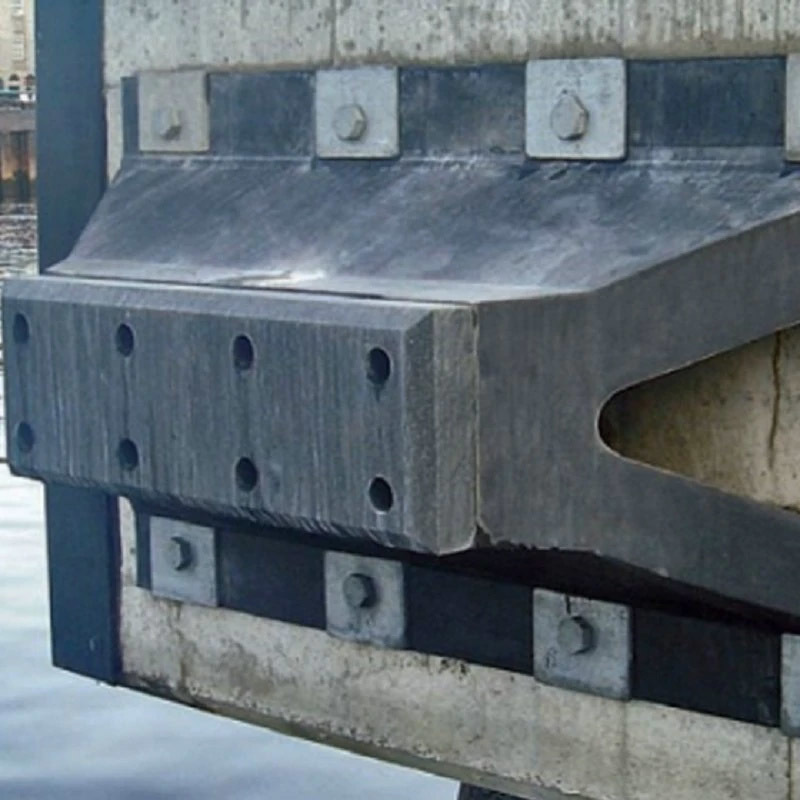

تصميم وحدات مرنة لسهولة التثبيت
تم تصميم أدوات المسامير المطاطية للتركيب البسيط مع المسامير الراسخة القياسية والألواح الفولاذية. الطبيعة الوحيدة تسمح باستبدال الوحدات الفردية دون تفكيك النظام بأكمله ،الحد من اضطرابات التشغيلالمسامير الأمامية الاختيارية تقلل من ارتداء السطح وتحسين الاتصال بين السفينة والدفاع.
الأداء المستقر في ظروف البيئة
هذه المدافع تحافظ على الضغط والانتعاش المثالي حتى في الطقس القاسي، من درجات الحرارة المتجمدة إلى الحرارة الاستوائية.هيكلهم القوي يضمن أداء متسق خلال التغيرات المدية، الارتباط عالي التردد، وتقلب ظروف الرصيف.
التطبيقات
محطات العبارات ومرفأات الـ Ro Ro
يوفر جدارة موثوقة منخفضة التفاعل لعمليات عبارات الركاب والمركبات عالية التردد ، مما يقلل من تلف الهيكل وتوتر الرصيف.
الموانئ الصناعية والتجارية
يحمي الرصيف وجدران الرصيف أثناء رصيف ناقلات البضائع السائبة وسفن الحاويات والسفن متعددة الأغراض مع توزيع الطاقة بكفاءة.
محطات بناء السفن ومرافق إصلاحها
تستخدم في تجهيز المرفأات والمرفأات الجافة ومرفأات الصيانة لمنع تلف الهيكل أثناء عمليات التعامل المتكررة مع السفن وإطلاقها.
لماذا تختار شركة هونغرونتونغ مارين
الجودة الدولية والامتثال
يتم تصنيع جميع المدافع وفقًا لمعايير ISO 17357 و ISO 9001. تخضع كل وحدة لضغط صارم،واختبار البيئة لضمان موثوقية الأداء العالي في الظروف البحرية الحقيقية.
المواد المتقدمة وتكنولوجيا التعزيز
المركبات المطاطية الخاصة بـ هونغروونتونغ، التي تم تعزيزها بالألياف الاصطناعية، توفر مرونة مثالية ومقاومة للآثار، ومتانة بيئية.التشكيل الدقيق والتشنج يضمن الكثافة المادية المتساوية والسلامة الهيكلية.
حلول هندسية مخصصة
يتم تخصيص كل نظام من أجهزة الدفاع بناءً على نوع السفينة، ومدى المد والجزر، وسرعة الرصيف، وتكوين الرصيف.فريقنا الهندسي يستخدم تحليل العناصر المحدودة ومحاكاة امتصاص الطاقة لتحسين هندسة الدرع والأداء.
خدمات الدعم العالمي ودورة الحياة
توفر "هونغرونتونغ" خدمات توجيه التثبيت والتفتيش والإصلاح والقطع الغيار في جميع أنحاء العالم. شبكتنا العالمية تضمن استمرارية التشغيل، وتخفيض تكاليف الصيانة،والموثوقية طويلة الأجل لجميع المشاريع.
الأسئلة الشائعة
1هل يمكن لـ (آرك فيندرز) التعامل مع إرسال العبارات عالية التردد؟
نعم، فإنها تحافظ على استيعاب طاقة ثابتة وقوى رد فعل منخفضة حتى في ظل عمليات الركوب المتكررة.
2هل هي مناسبة لتجديد الرصيف الحالي؟
بالتأكيد، التصميم الوحدي والبنية المدمجة تسمح بسهولة التثبيت على جدران الرصيف الحالية أو الرصيف.
3ما مدى مقاومتهم للأشعة فوق البنفسجية والماء المالح؟
يحتوي مركب المطاط المقوى على مضادات الأشعة فوق البنفسجية ومضادات الأوزون ومضادات مقاومة للتآكل لتحقيق أداء طويل الأجل.

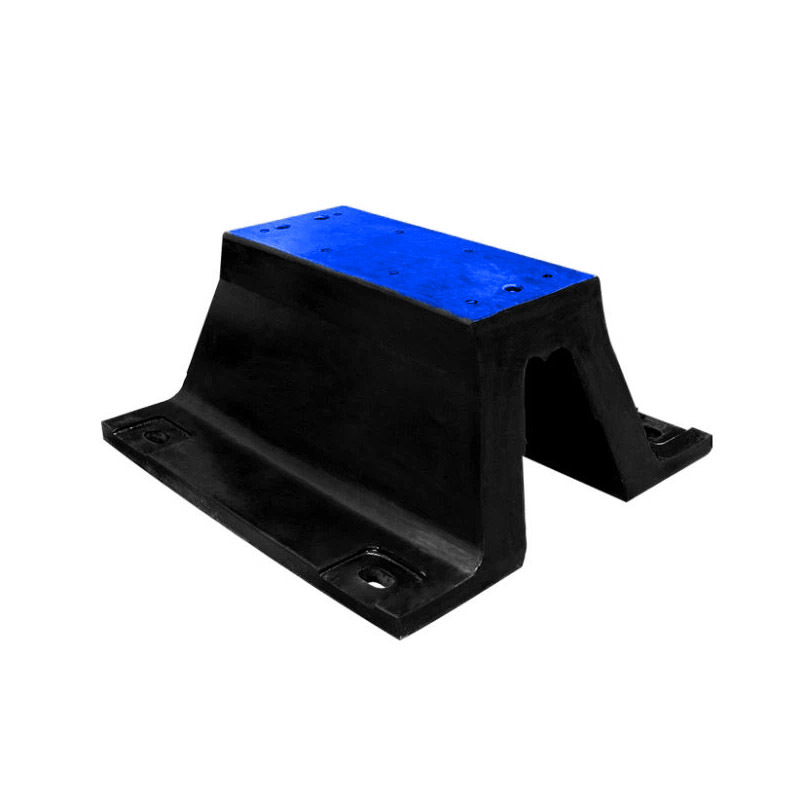

4هل يوصى بإضافة وسائد وجهيّة؟
نعم، UHMW-PE أو الأغطية الأمامية المركبة تحسن تقليل الاحتكاك وتطيل عمر خدمة المدافع.
5ما هو الجدول الزمني الموصى به للتفتيش؟
يوصى بالفحوصات البصرية كل 6-12 شهرًا، مع الفحوصات الميكانيكية سنويًا أو بعد حوادث الرصيف القصوى.
