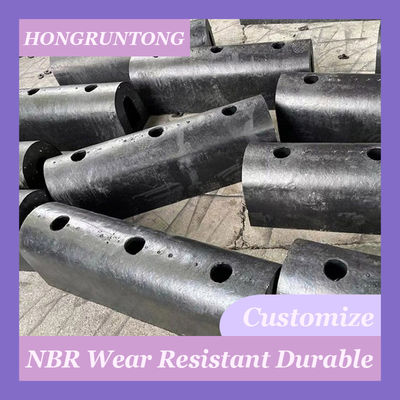

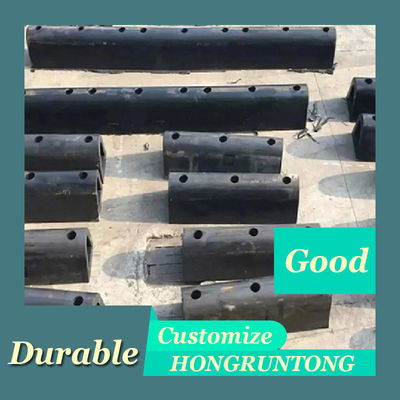

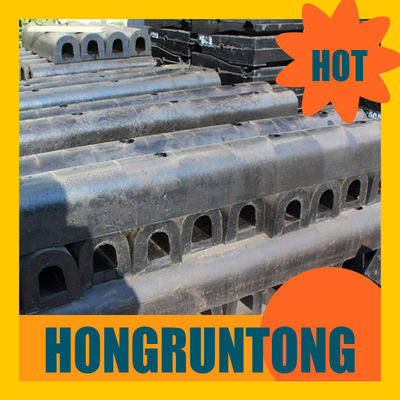

درابزين من النوع D هيكل متين ومقاوم للصدمات العالية وسهل التركيب على السفن
وصف

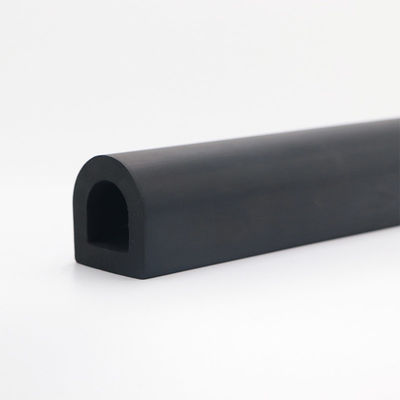

يعد D Type Fender نظامًا بحريًا متعدد الاستخدامات وموثوقًا للغاية مصممًا لامتصاص طاقة التصادم بين السفن وهياكل الرصيف. يوفر شكله شبه الدائري "D" مزيجًا مثاليًا من المرونة وامتصاص الطاقة، مما يجعله مناسبًا للسفن الصغيرة والمتوسطة الحجم وزوارق القطر والقوارب العاملة. مصنوع من مطاط بحري فاخر، يوفر D Type Fender مقاومة ممتازة للأوزون والمياه المالحة والتعرض للأشعة فوق البنفسجية والضغط الميكانيكي. تسمح حجرتها الداخلية المجوفة بانحراف كبير تحت الضغط، مما يقلل بشكل فعال من قوى الاصطدام ويحمي هيكل السفينة وسطح الرصيف.
يسمح المظهر الجانبي المدمج للحاجز بتركيبه بسهولة على جدران الرصيف وزوارق القطر والحواف العائمة باستخدام البراغي القياسية أو أنظمة السلسلة. تضمن عملية تصنيع البثق سمك جدار ثابت وخصائص فيزيائية موحدة، مما يضمن موثوقية الأداء في البيئات البحرية القاسية.
دراسة حالة – ميناء روتردام، هولندا
تعرض أسطول القطر المتوسط الحجم العامل في ميناء روتردام لأضرار متكررة في حواف الهيكل أثناء عمليات الرسو بسبب الاتصال المتكرر بالأرصفة الخرسانية. توفر المصدات المربعة التقليدية صلابة عالية ولكن امتصاصًا منخفضًا للطاقة، مما يؤدي إلى إجهاد الصدمات المفرط. تم تكليف شركة Hongruntong Marine باستبدال النظام القديم بمصدات مخصصة من النوع D مصبوبة من مزيج من المطاط الطبيعي والاصطناعي المقاوم للتآكل.
بعد التثبيت، أظهرت القياسات الميدانية انخفاضًا بنسبة 35% في تشوه الهيكل أثناء الالتحام وزيادة بنسبة 50% في كفاءة امتصاص الطاقة مقارنة بالكتل المطاطية التقليدية. امتدت فترة الصيانة لاستبدال الحاجز من 18 شهرًا إلى أكثر من 5 سنوات. أبلغ العميل أيضًا عن تحسين محاذاة الرسو وعمليات السفن بشكل أكثر سلاسة، خاصة في ظل تغيرات المد والجزر. أظهر هذا المشروع المتانة والفعالية من حيث التكلفة لـ Hongruntong's D Type Fender في ظروف الميناء الصعبة.
تحديد
| اسم المنتج | مصدات من النوع D |
| اسم العلامة التجارية | هونغرونتونغ البحرية |
| مادة | مطاط طبيعي عالي الأداء |
| لون | الأسود ومتطلبات العملاء |
| يكتب | مصدات مطاطية ثابتة على شكل حرف D |
| معيار | HGT2866-2016، PIANC2002 |
| امتصاص الطاقة | 147 كيلو نيوتن إلى 920 كيلو نيوتن |
| قوة رد الفعل | 5.1KN-M إلى 64KN-M |
| طلب | ميناء، قفص الاتهام، رصيف، الخ |
| أ | ب | ج | د | ه | ف | ح | ك |
| [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] |
| 70 | 30 | 15 | 30 | 45 | 80 | 90 - 130 | 200 - 300 |
| 100 | 45 | 15 | 30 | 50 | 100 | 90 - 130 | 200 - 300 |
| 125 | 60 | 20 | 40 | 60 | 125 | 110 - 150 | 250 - 300 |
| 150 | 75 | 20 | 40 | 75 | 150 | 110 - 150 | 250 - 300 |
| 150 | 80 | 25 | 50 | 100 | 200 | 130 - 180 | 300 - 400 |
| 200 | 100 | 25 | 50 | 100 | 200 | 130 - 180 | 300 - 400 |
| 200 | 100 | 30 | 60 | 125 | 250 | 140 - 200 | 350 - 450 |
| 250 | 125 | 30 | 60 | 125 | 250 | 140 - 200 | 350 - 450 |
| 300 | 150 | 30 | 60 | 150 | 300 | 140 - 200 | 350 - 450 |
| 350 | 175 | 35 | 75 | 175 | 350 | 140 - 200 | 350 - 450 |
| 380 | 190 | 35 | 75 | 190 | 380 | 140 - 200 | 350 - 450 |
| 300 | 150 | 35 | 75 | 175 | 400 | 140 - 200 | 350 - 450 |
| 400 | 200 | 35 | 75 | 200 | 400 | 140 - 200 | 350 - 450 |
| 500 | 250 | 45 | 90 | 250 | 500 | 160 - 230 | 400 - 500 |
| *ملاحظة: يمكن تخصيص أحجام أخرى وفقًا للمتطلبات. | |||||||
| أ | ب | ج | د | ه | ف | ز | ح | ك |
| [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] |
| 100 | 25 | 10 | 30 | 15 | 100 | 50 | 90 - 130 | 200 - 300 |
| 150 | 30 | 12 | 65 | 20 | 150 | 75 | 110 - 150 | 250 - 350 |
| 200 | 45 | 15 | 75 | 25 | 200 | 100 | 130 - 180 | 300 - 400 |
| 250 | 50 | 20 | 100 | 30 | 250 | 125 | 140 - 200 | 350 - 450 |
| 300 | 60 | 25 | 125 | 30 | 300 | 150 | 140 - 200 | 350 - 450 |
| 350 | 70 | 25 | 150 | 35 | 350 | 175 | 140 - 200 | 350 - 450 |
| 400 | 80 | 30 | 175 | 35 | 400 | 200 | 140 - 200 | 350 - 450 |
| 400 | 80 | 30 | 200 | 35 | 400 | 200 | 140 - 200 | 350 - 450 |
| 500 | 100 | 30 | 250 | 35 | 500 | 250 | 140 - 200 | 350 - 450 |
سمات
امتصاص عالي للطاقة مع قوة رد فعل منخفضة
يسمح الهيكل الداخلي المجوف للحاجز بالانحراف الفائق، وتوزيع طاقة التأثير بالتساوي عبر سطح التلامس. بالمقارنة مع المصدات التقليدية المربعة أو الأسطوانية، توفر D Type Fenders نسبة أفضل من الطاقة إلى التفاعل، مما يضمن حماية فعالة لكل من الرصيف والسفينة.
مقاومة ممتازة للعوامل الجوية ومياه البحر
تشتمل التركيبة المركبة على مضادات الأوزون ومثبتات الأشعة فوق البنفسجية، مما يحافظ على المرونة والأداء أثناء التعرض الطويل للظروف البحرية. وهذا يقلل من تشقق السطح وتدهور المواد، مما يضمن الموثوقية على المدى الطويل.
تركيب مرن والقدرة على التكيف
يتيح السطح الخلفي المسطح سهولة التركيب على الهياكل المسطحة أو المنحنية باستخدام البراغي أو السلاسل أو الأشرطة الفولاذية المدمجة. يمكن لشركة Hongruntong توفير المصدات بأطوال مخصصة، أو تكوينات مثقوبة مسبقًا، أو سحب مستمر لمتطلبات هيكلية محددة.
صيانة منخفضة وعمر خدمة طويل
تم تصميم D Type Fender خصيصًا لعمر تشغيلي ممتد، ويتطلب الحد الأدنى من الصيانة. يعد التنظيف والفحص الروتيني كافيين للحفاظ على الأداء الأمثل. ظلت العديد من المنشآت تعمل بكامل طاقتها لأكثر من 10 سنوات دون إجراء تجديدات كبيرة.
التطبيقات
هياكل الميناء والرصيف
يحمي جدران الرصيف وحواف الرصيف من تأثير السفن أثناء الرسو والرسو، مما يوفر السلامة الهيكلية على المدى الطويل.
زوارق القطر وزوارق العمل
يتم تركيبها على طول جوانب الهيكل أو القوس لامتصاص طاقة الاصطدام أثناء عمليات القطر أو المناورة.
الممرات المائية الداخلية والطوافات
يضمن الإرساء السلس ويمنع تآكل الهيكل في الموانئ النهرية والأرصفة العائمة ومحطات العبارات.
لماذا تختار هونجرونتونج البحرية
هندسة المواد المتقدمة
تستخدم Hongruntong عملية تركيب مطاطية خاصة تجمع بين البوليمرات الطبيعية والاصطناعية لتحقيق قوة الشد المثالية، والاستطالة، ومرونة الضغط. يتم اختبار كل دفعة من حيث الصلابة ومقاومة التمزق واستعادة التشوه.
عملية التصنيع الدقيقة
باستخدام معدات البثق والفلكنة ذات القدرة العالية، فإن كل حاجز يحافظ على كثافة موحدة وسمك الجدار. تضمن دقة الأبعاد محاذاة مثالية وسلوك انحراف ثابت أثناء التأثير.
تجربة المشروع العالمي
قامت شركة Hongruntong Marine بتوريد أنظمة الحاجز لأكثر من 60 ميناء حول العالم، مما أدى إلى تكييف المنتجات مع مختلف الظروف البيئية وظروف التحميل. يتم دعم كل عملية تثبيت بالرسومات الفنية وأجهزة التثبيت وخدمة ما بعد البيع الكاملة.
الاستدامة وضمان الجودة
يتوافق الإنتاج مع معايير ISO 9001 وISO 14001. المواد المطاطية قابلة لإعادة التدوير بالكامل، ويتم تقليل نفايات التصنيع إلى الحد الأدنى. تخضع جميع المنتجات لفحص بصري وأبعاد بنسبة 100% قبل الشحن.
التعليمات
1. ما هي الأحجام المتوفرة لمصدات النوع D؟
تتراوح الأحجام القياسية من D100 إلى D500، مع أطوال مخصصة تصل إلى 20 مترًا متاحة عند الطلب.
2. كيف يتم تثبيت D Type Fenders؟
يمكن أن يتم التثبيت عن طريق البراغي أو السلاسل أو الأشرطة الفولاذية اعتمادًا على سطح التثبيت ونوع الوعاء.
3. هل يمكن توفير المصدات بأطوال مستمرة؟
نعم، يمكن إنتاج البثق المستمر حتى 10 أمتار، مما يقلل الحاجة إلى المفاصل.
4. ما هو عمر الخدمة النموذجي؟
مع الصيانة المناسبة، يمكن أن تستمر مصدات Hongruntong D Type من 8 إلى 15 عامًا حسب ظروف الاستخدام.
5. هل هناك خيارات ألوان متاحة؟
اللون القياسي هو الأسود، ولكن يمكن توفير الألوان الرمادية والأزرق والألوان المخصصة باستخدام أصباغ مستقرة للأشعة فوق البنفسجية.
