واقيات الصدمات البحرية من النوع D تصميم خفيف الوزن ومرن يوفر سلامة موثوقة من الاصطدام
الوصف

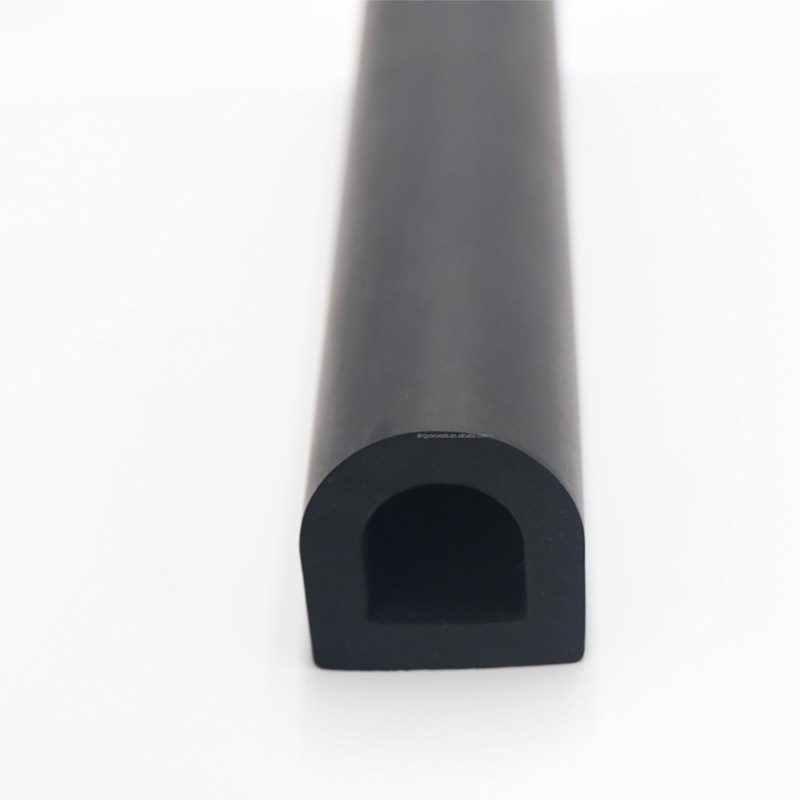

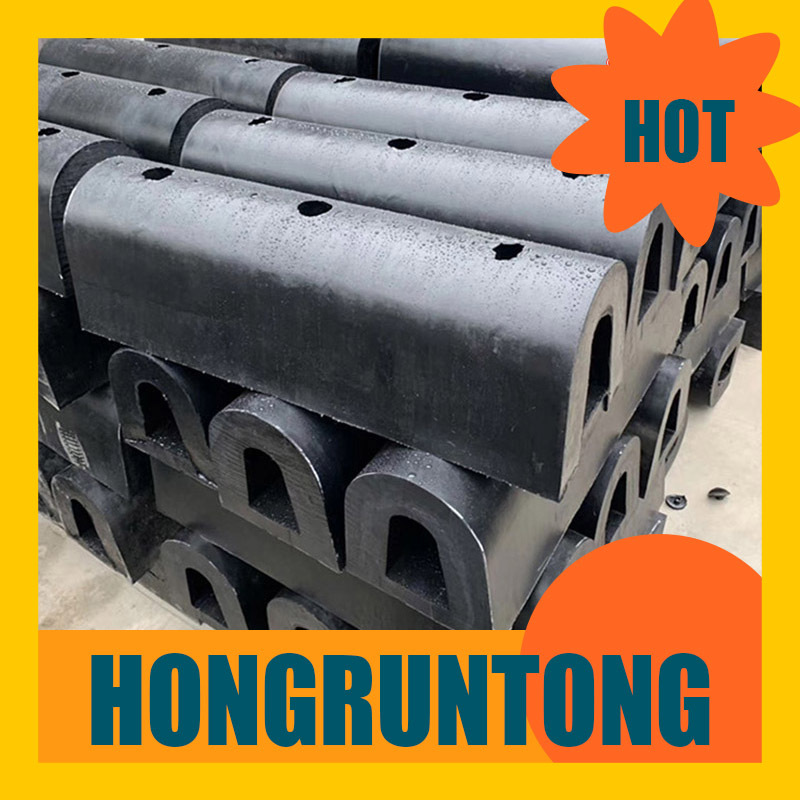

واقي الصدمات من النوع D من Hongruntong Marine هو حل واقي فعال وقوي تم تطويره خصيصًا للبنية التحتية للموانئ والمحطات الحديثة. مصمم لامتصاص طاقة التأثير أثناء الإرساء والرسو، ويوفر حماية موثوقة لجدران الرصيف والأرصفة والمنشآت الخرسانية المعرضة للتلامس المستمر مع السفن ذات الأحجام المختلفة. يسمح تكوين الشكل D، الذي يتميز بقاعدة تثبيت صلبة وسطح ضغط شبه دائري، لواقي الصدمات بتوزيع قوى الاصطدام بالتساوي مع تقليل حمل التفاعل على كل من الهيكل وهيكل السفينة.
يُظهر واقي الصدمات من النوع D، المصنوع من مزيج من المطاط الطبيعي والصناعي عالي الجودة، مرونة ممتازة ومقاومة للعوامل الجوية وثباتًا ميكانيكيًا. تضمن عملية البثق سمك الجدار الموحد والدقة الأبعاد العالية، وهو أمر بالغ الأهمية في منشآت الموانئ واسعة النطاق حيث يكون اتساق الأداء عبر مئات الأمتار من واقيات الصدمات أمرًا ضروريًا. يسمح التصميم المعياري للمنتج باستبدال الأقسام البالية بسهولة، مما يقلل بشكل كبير من وقت الصيانة وتعطيل التشغيل.
دراسة حالة – ميناء بوسان، كوريا الجنوبية
في أحد أكثر محطات الحاويات ازدحامًا في آسيا، عانت مصدات الحواف الخرسانية الموجودة من التدهور السريع بسبب الإرساء المستمر لسفن التغذية التي تزن 2000-4000 طن ساكن. أدى الاستبدال المتكرر وتشقق السطح إلى زيادة تكاليف التشغيل وتعطيل التشغيل. اقترحت Hongruntong Marine تحويلًا كاملاً إلى واقيات الصدمات من النوع D شديدة التحمل على طول جدار الرصيف.
تضمنت عملية التثبيت 420 مترًا من أقسام واقيات الصدمات D300 المستمرة المثبتة بمسامير فولاذية مجلفنة وألواح دعم مسبقة الصنع. وفرت واقيات الصدمات أداء ضغط ثابتًا وامتصاصًا عاليًا للطاقة حتى أثناء التأثيرات المتكررة من سفن الشحن المحملة.
بعد ثلاث سنوات من التشغيل المستمر، أكدت عمليات التفتيش عدم وجود تشققات مادية مرئية، وانخفاضًا في إجهاد تأثير الهيكل بنسبة تزيد عن 45٪، وعدم وجود بدائل غير مخططة. قدرت سلطة الميناء وفورات الصيانة السنوية بأكثر من 120000 دولار أمريكي، بينما أبلغ مشغلو السفن عن إرساء أكثر سلاسة وأوقات دوران أسرع.
أثبت هذا المشروع أن واقي الصدمات من النوع D من Hongruntong هو حل عالي القيمة وقليل الصيانة للموانئ التجارية الكبرى.
المواصفات
| اسم المنتج | واقيات الصدمات من النوع D |
| اسم العلامة التجارية | Hongruntong Marine |
| المادة | مطاط طبيعي عالي الأداء |
| اللون | الأسود ومتطلبات العملاء |
| النوع | واقيات صدمات مطاطية من النوع D ثابتة |
| المعيار | HGT2866-2016, PIANC2002 |
| امتصاص الطاقة | 147 كيلو نيوتن إلى 920 كيلو نيوتن |
| قوة التفاعل | 5.1 كيلو نيوتن-متر إلى 64 كيلو نيوتن-متر |
| التطبيق | الميناء، الرصيف، الرصيف، إلخ |
| أ | ب | ج | د | هـ | صيد الموانئ والأرصفة العامة | ح | ك |
| [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] |
| 70 | 30 | 15 | 30 | 45 | 80 | 90 - 130 | 200 - 300 |
| 100 | 45 | 15 | 30 | 50 | 100 | 90 - 130 | 200 - 300 |
| 125 | 60 | 20 | 40 | 60 | 125 | 110 - 150 | 250 - 300 |
| 150 | 75 | 20 | 40 | 75 | 150 | 110 - 150 | 250 - 300 |
| 150 | 80 | 25 | 50 | 100 | 200 | 130 - 180 | 300 - 400 |
| 200 | 100 | 25 | 50 | 100 | 200 | 130 - 180 | 300 - 400 |
| 200 | 100 | 30 | 60 | 125 | 250 | 140 - 200 | 350 - 450 |
| 250 | 125 | 30 | 60 | 125 | 250 | 140 - 200 | 350 - 450 |
| 300 | 150 | 30 | 60 | 150 | 300 | 140 - 200 | 350 - 450 |
| 350 | 175 | 35 | 75 | 175 | 350 | 140 - 200 | 350 - 450 |
| 380 | 190 | 35 | 75 | 190 | 380 | 140 - 200 | 350 - 450 |
| 300 | 150 | 35 | 75 | 175 | 400 | 140 - 200 | 350 - 450 |
| 400 | 200 | 35 | 75 | 200 | 400 | 140 - 200 | 350 - 450 |
| 500 | 250 | 45 | 90 | 250 | 500 | 160 - 230 | 400 - 500 |
| *ملاحظة: يمكن تخصيص الأحجام الأخرى وفقًا للمتطلبات. | |||||||
| أ | ب | ج | د | هـ | صيد الموانئ والأرصفة العامة | ز | ح | ك |
| [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] |
| 100 | 25 | 10 | 30 | 15 | 100 | 50 | 90 - 130 | 200 - 300 |
| 150 | 30 | 12 | 65 | 20 | 150 | 75 | 110 - 150 | 250 - 350 |
| 200 | 45 | 15 | 75 | 25 | 200 | 100 | 130 - 180 | 300 - 400 |
| 250 | 50 | 20 | 100 | 30 | 250 | 125 | 140 - 200 | 350 - 450 |
| 300 | 60 | 25 | 125 | 30 | 300 | 150 | 140 - 200 | 350 - 450 |
| 350 | 70 | 25 | 150 | 35 | 350 | 175 | 140 - 200 | 350 - 450 |
| 400 | 80 | 30 | 175 | 35 | 400 | 200 | 140 - 200 | 350 - 450 |
| 400 | 80 | 30 | 200 | 35 | 400 | 200 | 140 - 200 | 350 - 450 |
| 500 | 100 | 30 | 250 | 35 | 500 | 250 | 140 - 200 | 350 - 450 |
الميزات
امتصاص موحد للطاقة عبر التركيبات الطويلة
تضمن تقنيات البثق المتقدمة التوحيد الأبعاد، مما يوفر أداءً ثابتًا على مدى تركيبات جدار الرصيف الطويلة. يوفر كل قسم امتصاصًا موثوقًا للطاقة دون نقاط إجهاد محلية أو انحراف غير متساوٍ.
مقاومة ممتازة للبيئة والأشعة فوق البنفسجية
تُعالج مادة واقي الصدمات بمركبات مضادة للأوزون ومضادة للشيخوخة ومثبتة للأشعة فوق البنفسجية، مما يضمن مرونة طويلة الأجل تحت أشعة الشمس ومياه البحر والتعرض للمواد الكيميائية النموذجية للتركيبات الساحلية.
سلامة هيكلية عالية وقوة تأثير
مصمم لعمليات الإرساء المتكررة، يقاوم المركب المطاطي إجهاد الانضغاط والتشقق. يحافظ واقي الصدمات من النوع D على الأداء عبر تقلبات درجات الحرارة من -40 درجة مئوية إلى +80 درجة مئوية، مما يجعله مناسبًا لمناخات الموانئ العالمية.
سهولة التركيب والصيانة المعيارية

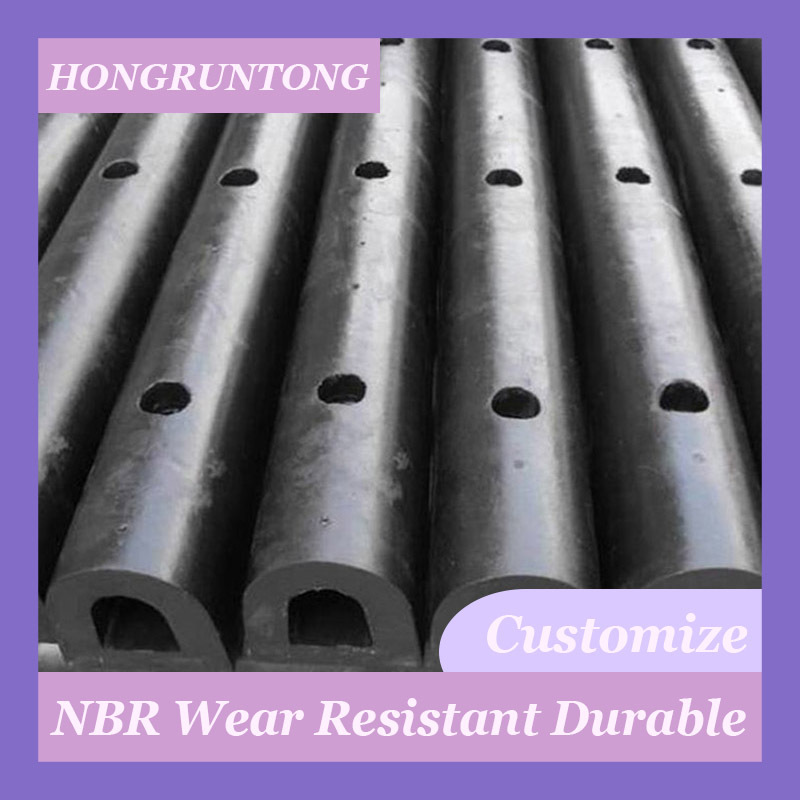

تعمل فتحات التثبيت والأطوال القياسية على تبسيط التركيب على طول الهياكل الخرسانية أو الفولاذية. يمكن استبدال الأقسام البالية بشكل فردي، مما يقلل من وقت إغلاق الرصيف أثناء الصيانة.
التطبيقات
محطات الحاويات وجدران الرصيف
يحمي مناطق الإرساء ذات الحركة المرورية العالية من تأثير السفن، مما يقلل من الصيانة على الحواف الخرسانية أو الفولاذية.
البضائع السائبة وموانئ رو رو
يضمن الإرساء الآمن والسلس أثناء عمليات التحميل حيث يحدث التلامس المتكرر.
صيد الموانئ والأرصفة العامة
يوفر حماية طويلة الأمد من التأثير للسفن الصغيرة والعبارات والقوارب الساحلية.
لماذا تختار Hongruntong Marine
خبرة تصميم على المستوى الهندسي
تتعاون Hongruntong Marine مع سلطات الموانئ والمقاولين المدنيين ومهندسي بناء السفن لتقديم أنظمة واقية مخصصة تلبي معايير الأداء الدقيقة، بما في ذلك امتصاص الطاقة ومعدلات الانحراف ومقاومة الأحمال.
إدارة الجودة الشاملة
يخضع كل واقي صدمات من النوع D لاختبار الخصائص الميكانيكية - الشد والاستطالة والصلابة واستعادة الانضغاط. تلتزم عملية التصنيع لدينا بتوصيات ISO 9001 و PIANC، مما يضمن الامتثال للمعايير الدولية.
طول العمر المثبت ميدانيًا
أظهرت التركيبات عبر الموانئ الرئيسية في آسيا وأوروبا والشرق الأوسط فترات حياة واقيات الصدمات التي تتجاوز عشر سنوات مع الحد الأدنى من الصيانة. أصبحت منتجات Hongruntong مرادفة للموثوقية في بيئات الإرساء عالية التردد.
الخدمات اللوجستية والدعم العالميين
نحن نقدم دعمًا كاملاً للمشروع - من الرسومات الفنية وملحقات الصلب المخصصة إلى المساعدة في التثبيت في الموقع والتفتيش بعد التثبيت. يستفيد العملاء العالميون من التسليم السريع وخدمة ما بعد البيع سريعة الاستجابة.
الأسئلة الشائعة
1. ما هي أحجام واقيات الصدمات الموصى بها لمحطات الحاويات؟
تتراوح الأحجام عادةً من D300 إلى D500 اعتمادًا على إزاحة السفينة وقوة هيكل الرصيف.
2. هل يمكن لـ Hongruntong توفير أجهزة التثبيت؟
نعم، تتوفر مجموعات التثبيت الكاملة، بما في ذلك المسامير وألواح الدعم وقوالب التثبيت.
3. ما هي فترة الاستبدال النموذجية؟
يتجاوز متوسط عمر الخدمة 10 سنوات، اعتمادًا على تكرار الإرساء والتعرض البيئي.
4. هل واقيات الصدمات من النوع D مناسبة للهياكل الخرسانية والفولاذية على حد سواء؟
نعم، يمكن تجهيز كلا النوعين من الأسطح بأنظمة تثبيت مناسبة.
5. كيف يعمل واقي الصدمات في ظروف درجات الحرارة المنخفضة؟
يحافظ المطاط على المرونة وامتصاص الطاقة حتى -40 درجة مئوية دون تشقق السطح أو فقدان الصلابة.
