واقيات مثبتة على الرصيف، امتصاص ممتاز للطاقة، مقاومة للتآكل، سهلة الاستبدال
الوصف

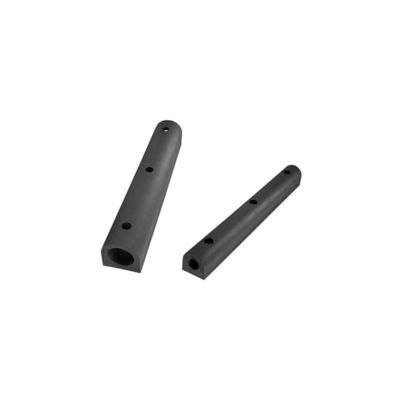

واقيات من النوع D من شركة Hongruntong Marine هي نظام حماية بحرية متطور مصمم للهياكل المعرضة لعمل الأمواج المستمر، والتغيرات المدية، وتلامس السفن. يوفر حاجزًا موثوقًا به بين السفن والمنشآت الثابتة مثل أرصفة الجسور والأرصفة العائمة والمنصات البحرية، حيث تكون كل من مقاومة الصدمات والمتانة البيئية أمرًا بالغ الأهمية.
يسمح الشكل الجانبي المميز على شكل حرف D للواقي بامتصاص الطاقة بكفاءة مع الحفاظ على الاستقرار الهيكلي. تعمل هندسة اللب المجوف على تحقيق التوازن بين المرونة والقوة، مما يوفر أداءً ثابتًا في ظل أحمال الضغط. يتم بثق كل واقٍ من مركب مطاطي بحري مصمم خصيصًا لمقاومة الأوزون والأشعة فوق البنفسجية والمياه المالحة وتقلبات درجة الحرارة.
دراسة حالة - حماية الجسور البحرية، النرويج
واجه جسر ساحلي في غرب النرويج اصطدامات طفيفة متكررة من قوارب الخدمة والصنادل، خاصة خلال المد والجزر الشديدة والعواصف الشتوية. تدهورت الواقيات الأسطوانية السابقة بسرعة، وفقدت مرونتها وتمزقت بعد شتاءين. قدمت شركة Hongruntong Marine واقيًا مخصصًا من النوع D مقاومًا للبرد باستخدام مزيج من اللدائن المرنة ذات درجة حرارة منخفضة مع مقاومة معززة للتمزق وإضافات مضادة للأوزون.
تم تركيبها في عام 2020 على طول واجهات الرصيف، وقد تحملت واقيات من النوع D منذ ذلك الحين التعرض المستمر للمياه البحرية المتجمدة، والتآكل الجليدي، والإجهاد الميكانيكي. بعد أربع سنوات، أظهرت تقارير التفتيش عدم وجود ضرر هيكلي، وانخفاضًا بنسبة تزيد عن 50٪ في حمل التأثير على أسطح الرصيف، وعدم فقدان الأداء حتى بعد درجات حرارة أقل من -25 درجة مئوية. اعترفت السلطة البحرية المحلية بالنظام كحل فعال من حيث التكلفة وقليل الصيانة لحماية الجسور الساحلية.
أظهر هذا المشروع كيف تعمل واقيات Hongruntong من النوع D في ظل الظروف القاسية - الحفاظ على المرونة والالتصاق وامتصاص الصدمات في المناخات القاسية والبيئات البحرية المسببة للتآكل.
المواصفات
| اسم المنتج | واقيات من النوع D |
| اسم العلامة التجارية | Hongruntong Marine |
| المادة | مطاط طبيعي عالي الأداء |
| اللون | أسود ومتطلبات العملاء |
| النوع | واقيات مطاطية ثابتة من النوع D |
| المعيار | HGT2866-2016, PIANC2002 |
| امتصاص الطاقة | 147 كيلو نيوتن إلى 920 كيلو نيوتن |
| قوة رد الفعل | 5.1 كيلو نيوتن متر إلى 64 كيلو نيوتن متر |
| التطبيق | الميناء، الرصيف، الرصيف، إلخ |
| أ | ب | ج | د | هـ | و | ح | ك |
| [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] |
| 70 | 30 | 15 | 30 | 45 | 80 | 90 - 130 | 200 - 300 |
| 100 | 45 | 15 | 30 | 50 | 100 | 90 - 130 | 200 - 300 |
| 125 | 60 | 20 | 40 | 60 | 125 | 110 - 150 | 250 - 300 |
| 150 | 75 | 20 | 40 | 75 | 150 | 110 - 150 | 250 - 300 |
| 150 | 80 | 25 | 50 | 100 | 200 | 130 - 180 | 300 - 400 |
| 200 | 100 | 25 | 50 | 100 | 200 | 130 - 180 | 300 - 400 |
| 200 | 100 | 30 | 60 | 125 | 250 | 140 - 200 | 350 - 450 |
| 250 | 125 | 30 | 60 | 125 | 250 | 140 - 200 | 350 - 450 |
| 300 | 150 | 30 | 60 | 150 | 300 | 140 - 200 | 350 - 450 |
| 350 | 175 | 35 | 75 | 175 | 350 | 140 - 200 | 350 - 450 |
| 380 | 190 | 35 | 75 | 190 | 380 | 140 - 200 | 350 - 450 |
| 300 | 150 | 35 | 75 | 175 | 400 | 140 - 200 | 350 - 450 |
| 400 | 200 | 35 | 75 | 200 | 400 | 140 - 200 | 350 - 450 |
| 500 | 250 | 45 | 90 | 250 | 500 | 160 - 230 | 400 - 500 |
| *ملاحظة: يمكن تخصيص الأحجام الأخرى وفقًا للمتطلبات. | |||||||
| أ | ب | ج | د | هـ | و | ز | ح | ك |
| [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] |
| 100 | 25 | 10 | 30 | 15 | 100 | 50 | 90 - 130 | 200 - 300 |
| 150 | 30 | 12 | 65 | 20 | 150 | 75 | 110 - 150 | 250 - 350 |
| 200 | 45 | 15 | 75 | 25 | 200 | 100 | 130 - 180 | 300 - 400 |
| 250 | 50 | 20 | 100 | 30 | 250 | 125 | 140 - 200 | 350 - 450 |
| 300 | 60 | 25 | 125 | 30 | 300 | 150 | 140 - 200 | 350 - 450 |
| 350 | 70 | 25 | 150 | 35 | 350 | 175 | 140 - 200 | 350 - 450 |
| 400 | 80 | 30 | 175 | 35 | 400 | 200 | 140 - 200 | 350 - 450 |
| 400 | 80 | 30 | 200 | 35 | 400 | 200 | 140 - 200 | 350 - 450 |
| 500 | 100 | 30 | 250 | 35 | 500 | 250 | 140 - 200 | 350 - 450 |
الميزات
امتصاص عالي للطاقة وقوة رد فعل منخفضة
يعمل جسم المطاط السميك وتصميم اللب المجوف على تبديد طاقة الإرساء بكفاءة مع تقليل إجهاد رد الفعل على الهياكل. مثالي لإرساء السفن الكبيرة حيث تكون أحمال التأثير الثقيلة شائعة.
مقاومة فائقة للإجهاد والضغط
تم تركيبه باستخدام تقوية الكربون الأسود وتكنولوجيا الفلكنة المتقدمة، يحافظ الواقي على المرونة والشكل حتى بعد سنوات من الاستخدام المستمر الشاق.
ملفات تعريف مخصصة للخدمة الشاقة وخيارات التركيب
توفر Hongruntong Marine ملفات تعريف تصل إلى D800، وهي متوفرة في البثق المستمر أو أقسام معيارية مقطوعة مسبقًا. يمكن تكييف أنظمة التركيب للأرصفة الفولاذية أو الجدران الخرسانية أو الأرصفة العائمة.
عمر خدمة ممتد وكفاءة التكلفة
يقاوم المركب المطاطي الزيت والأوزون والأشعة فوق البنفسجية ومياه البحر، مما يقلل من تدهور المواد وتكرار الصيانة. يقلل الاستخدام طويل الأجل من إجمالي تكاليف الملكية ووقت التوقف عن العمل.
التطبيقات
حوض بناء السفن والأحواض الجافة
يوفر حماية مستمرة أثناء عمليات إرساء السفن والإصلاح والإطلاق، مما يضمن محاذاة آمنة ومستقرة للهيكل.
محطات الشحن الصناعية والمحطات الطرفية السائبة
يحمي الأرصفة التي تتعامل مع ناقلات النفط والبضائع الثقيلة وسفن الحاويات حيث تحدث تأثيرات متكررة عالية الطاقة.
أرصفة البناء البحرية الثقيلة
يضمن الإرساء الآمن لسفن النقل الثقيلة والرافعات والصنادل الداعمة في مناطق البناء البحرية.
لماذا تختار Hongruntong Marine
تركيبة مطاطية من الدرجة الصناعية
تستخدم Hongruntong مزيجًا من المركبات المملوكة المصممة لتحقيق قوة شد عالية ومقاومة فائقة للتمزق واستعادة الضغط على المدى الطويل. يخضع كل واقٍ لرقابة صارمة على الجودة الكيميائية والميكانيكية.
تصنيع دقيق وإنتاج على نطاق واسع
تضمن عملية البثق المستمر لدينا سمك الجدار المثالي وتوحيد الملف الشخصي. بفضل مكابس المعالجة الحديثة وأنظمة القطع الآلية، يمكن لـ Hongruntong توفير واقيات طويلة الطول بأقل قدر من الوصلات لمشاريع الموانئ الكبيرة.
خبرة المشروع العالمية
أكملت Hongruntong عقود توريد واقيات على نطاق واسع لأحواض بناء السفن والمحطات الطرفية في أوروبا والشرق الأوسط وجنوب شرق آسيا. يساعد فريق الهندسة لدينا في اختيار الأحجام المثلى وتقييمات الأحمال وتكوينات التركيب.
دعم شامل لدورة الحياة
من استشارة ما قبل التصميم إلى التثبيت وتقييم الأداء، توفر Hongruntong Marine وثائق فنية كاملة ورسومات CAD وتدريبًا على الصيانة. يتلقى العملاء حلاً كاملاً، وليس مجرد منتج.
الأسئلة الشائعة
1. كيف تقارن واقيات النوع D بالواقيات الهوائية من حيث الأداء؟
لا تتطلب واقيات النوع D أي تضخم، وتوفر أداءً مستقرًا، وتحتاج إلى صيانة أقل على المدى الطويل.
2. هل يمكن لهذه الواقيات التعامل مع السفن أو ناقلات النفط الكبيرة جدًا؟
نعم، تم تصميم ملفات التعريف شديدة التحمل (D500–D800) الخاصة بنا للإرساء عالي الطاقة والسفن ذات الإزاحة الكبيرة.
3. هل التثبيت معقد للأرصفة الصناعية؟
لا، يسمح التصميم الخلفي المسطح بالربط أو اللحام بسهولة على الهياكل الفولاذية أو الخرسانية الموجودة مع الحد الأدنى من التعديل.
4. ما هو العمر المتوقع في الاستخدام الشاق؟
عادةً ما يكون 12-15 عامًا اعتمادًا على تكرار الإرساء والتعرض البيئي وممارسات الصيانة.
5. هل يمكن لـ Hongruntong توفير الرسومات الفنية وحسابات التحميل؟
بالتأكيد، يتضمن كل مشروع رسومات تفصيلية وتخطيطات تركيب وتحليل حمل التأثير للموافقة الهندسية.
