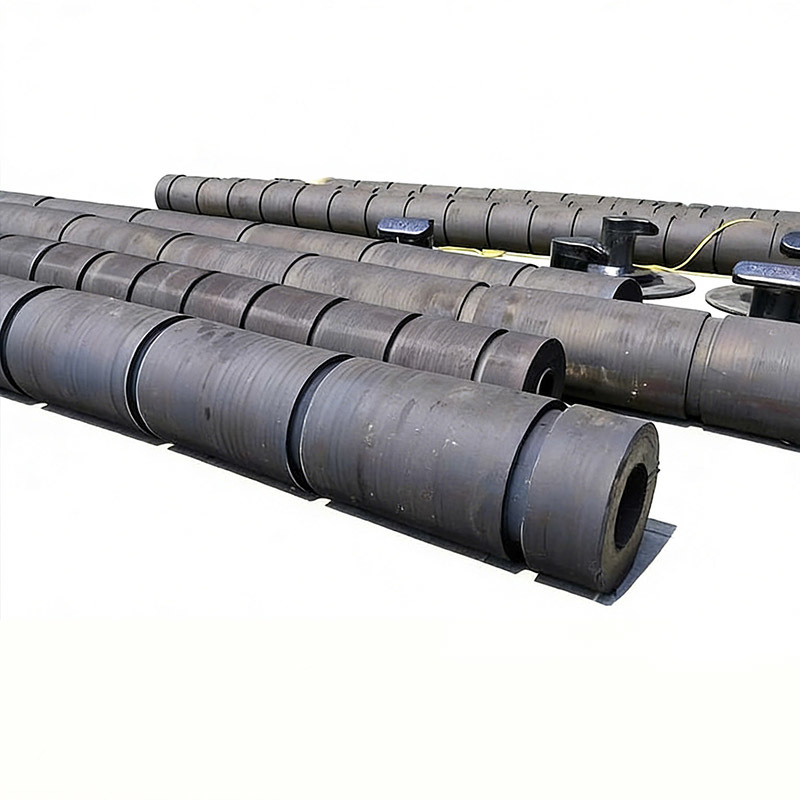

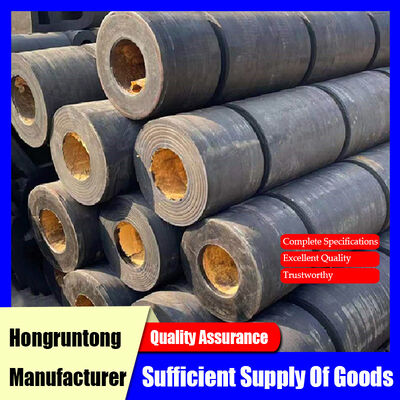

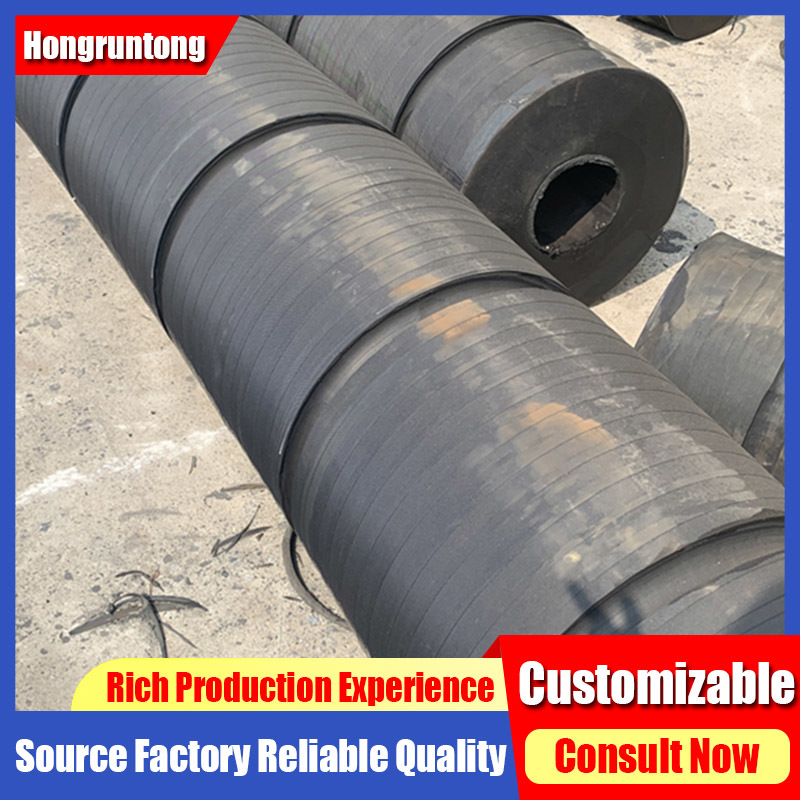

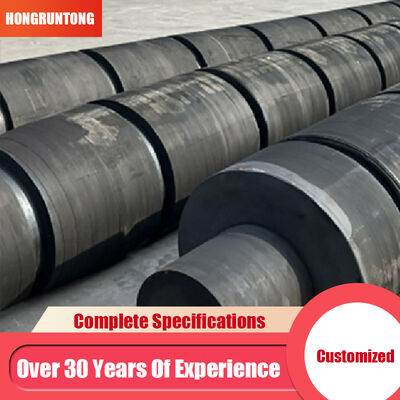

قوارب السحب المقاومة للصدمات مضادة للجفاف
الوصف
قوارب السحب هي مكونات أساسية للسلامة والأداء مصممة لحماية كل من السحب والسفن المساعدة أثناء عمليات الرصيف والسحب والمناورة.المدافع الحديثة تجمع بين المطاط الطبيعي والاصطناعي عالية الجودة مع تقنيات التعزيز المتقدمة لتحقيق امتصاص طاقة متفوق، توزيع الحمل المتسق ، والمتانة على المدى الطويل. تم تصميم هذه المدافع للحد من ضغوط الهيكل ، ومنع التشوه الهيكلي ، وتقليل الارتداء على كل من الرافعة والسفينة المساعدة.تصميمها الهندسي الفريد، والذي قد يتضمن تكوينات أسطوانية أو مخروطية أو خلية، يسمح بالضغط المتساوي في مجموعة من ظروف التأثير،الحفاظ على قوى رد فعل متوقعة بغض النظر عن حجم الوعاء، سرعة الاقتراب، أو الظروف البيئية.
تتضمن مركبات المطاط البحرية مُثبتات الأشعة فوق البنفسجية، ومواد مضادة للأوزون، ومضافات مضادة للتعب المحسنة لضمان المرونة والأداء على مدى آلاف دورات الركوب.توفر أجهزة الفولاذ المقاومة أو أنظمة التثبيت المتكاملة موثوقية هيكلية وتتيح التثبيت الآمن على مجموعة واسعة من تصاميم السحب. تخفيف الاحتكاك UHMW-PE المسامير على واجهة المفرج حماية مزيد من طبقات الهيكل مع تعزيز أداء الانزلاق خلال الدفع الجانبي أو المناورات الخلفية.
هذه المدافع مفيدة بشكل خاص في الموانئ ذات حركة المرور العالية، وعمليات سحب البحرية، والمحطات الصناعية حيث تكون السفن عرضة للامساك المتكررة بالرصيف أو الرصيف أو السفن الأخرى.من خلال الجمع بين علوم المواد المتقدمة، والهندسة المثلى، والهندسة الدقيقة، والمركبات الرافعة توفر أداء يمكن التنبؤ به، وتخفيض تكاليف الصيانة، وضمان عمليات آمنة في كل من الميناء والبيئات في البحر المفتوح.
دراسة حالة
احتاجت محطة الغاز الطبيعي المسال الرئيسية في الشرق الأوسط إلى تحسين أداء الدبابيس لأسطولها من سحب الموانئ.تعرضت المنشأة لتلف طفيف في الهيكل وتآكل متسارع في أنظمة أجهزة الدفع بسبب الركوب عالية الطاقة لحاملات الغاز الطبيعي المسال الكبيرةأدت هذه الحوادث إلى زيادة تكاليف الصيانة، والوقوف التشغيلي، ومخاوف السلامة لطاقم الجرافات.الحل الكبير لتحديات الطوارئ.
قام الفريق الهندسي بتقييم مفصل، بما في ذلك نقل السفينة، زاوية إشارة القوس، سرعة الاقتراب، الظروف المد والجزر والتيار، والحملات الديناميكية المحتملة الناجمة عن الموجة.محاكاة العناصر المحدودة عالية الدقة توقعت نقاط تركيز الإجهاد والإفراط المحتمل أثناء الدفع الجانبي والمناورات الخلفيةاستناداً إلى التحليل، أوصى الفريق بمجموعة مخصصة من طائرات طواحين الزورق والخلايا مع شرائح مقوية وألواح زلقة UHMW-PE.
تم تصميم هذه المدافع مع تركيبات مطاطية متعددة الطبقات ، وتتضمن المطاط الطبيعي والاصطناعي مختلطة لمقاومة التعب العالية ، وحماية الأشعة فوق البنفسجية ، واستقرار الأوزون.كان نظام ربط الاطار معالجة بدقة وحماية من التآكلتم تثبيت المدافع على طول القوس والجانبين والقاع لتوفير حماية شاملة أثناء الركوب متعدد الاتجاهات.
أظهرت عمليات المراقبة بعد التثبيت على مدى 30 شهرًا أداءً متميزًا. تم تخفيض نقاط الإجهاد في الهيكل بأكثر من 85٪ ،وزادت فترات الصيانة للطلاء والإصلاحات الصغيرة بشكل كبيرأبلغ الطاقم عن التعامل السلس خلال الركوب عالي الطاقة، مع انخفاض الصدمات والحركة الجانبية، مما يعزز سلامة التشغيل والراحة.لم تظهر أية علامات ملحوظة على التآكل أو إرهاق المواد على الرغم من الاصطدامات المتكررة من السفن التي يزيد طولها عن 200 متر.
هذه الحالة توضح كيف يمكن أن توفر أجهزة صيانة قوارب السحب المصممة بعنايةحماية عالية الأداء في البيئات مع ناقلات الغاز الطبيعي المسال الكبيرة، وتكرار الركوب العالي، وحالات البحر الصعبة. من خلال الجمع بين الهندسة التنبؤية، والمواد المتقدمة وممارسات التثبيت القوية،قدمت شركة هونغروونتونغ مارين حلاً لتحسين كفاءة العمليات، والسلامة، وطول العمر للجرافات والبنية التحتية المرتبطة بها.
المواصفات
| مكان المنشأ | الصين |
| الاسم التجاري | هونغروتونغ مارين |
| اسم المنتج | أجهزة الدفع للقوارب الرافعة |
| المواد | المطاط الطبيعي عالي الجودة |
| الضمان | 3 سنوات |
| المعيار | الـ PIANC2002, HGT2866-2016 |
| قوة الشد | ≥16 MPA |
| صلابة | ≤82 الشاطئ A |
| مدة الحياة | 15-20 سنة |
| الخدمة | OEM أو ODM |
| اللون | متطلبات العملاء |
| التطبيق | قوارب سحب، قوارب عمل، الخ |
| د * د | E | أأقصى | بأقصى | ج | م | F | (ل) |
| 250*125 | 190 | 200 | 570 | 500 | 75 | 300 | 2-13 متراً في قسم واحد أو مشتركة لأطول |
| 300*150 | 225 | 225 | 600 | 700 | 75 | 350 | |
| 380*190 | 280 | 225 | 650 | 800 | 100 | 400 | |
| 400*200 | 300 | 250 | 670 | 800 | 100 | 400 | |
| 450*225 | 350 | 250 | 700 | 850 | 100 | 400 | |
| 480*240 | 350 | 250 | 700 | 850 | 100 | 400 | |
| 500*250 | 375 | 280 | 730 | 900 | 100 | 400 | |
| 540*270 | 375 | 280 | 730 | 900 | 100 | 400 | |
| 600*300 | 450 | 300 | 800 | 900 | 125 | 500 | |
| 700*350 | 500 | 350 | 870 | 950 | 125 | 500 | |
| 800*400 | 600 | 350 | 930 | 1000 | 125 | 500 | |
| 900*450 | 675 | 350 | 1000 | 1100 | 150 | 500 |
الخصائص
تشتيت الطاقة ذات التأثير العالي
تم تصميم أجهزة الدفع للقوارب الرافعة لاستيعاب وتبديد تأثيرات الطاقة العالية بكفاءةيسمح بضغط سلس وأقل ارتداد أثناء الاتصالالهندسة المتقدمة للدبابيس، مثل الهياكل الأسطوانية أو الخلية، توفر ضغطًا شعاعيًا أو جانبيًا متسقًا، وتوزيع الحمل بالتساوي عبر الهيكل أو واجهة الرصيف.هذا امتصاص الطاقة المتساوية يقلل من الحملات الذروة، يمنع الإجهاد المحلي للهيكل، ويمدد حياة خدمة كل من الدبابيس والسفن.هذا يضمن أن المدافع تحافظ على منحنيات رد فعل يمكن التنبؤ بها على مدى آلاف دورات التأثيرتحسين موثوقية التشغيل.
تكوين المواد المتقدمة من أجل العمر الطويل
تتضمن المدافع مزيجاً من المطاط الطبيعي والاصطناعي مع إضافات لمقاومة الأشعة فوق البنفسجية والأوزون والمواد الكيميائية. المواد المقاومة للتعب تمنع الشقوق أو التثبيت الدائم،حتى تحت الحمل الدوري الشديدألياف التعزيز عالية الكثافة وأساليب التشطيب تعزز قوة الشد ومرونة الضغط، مما يضمن أن المدافع تبقى سليمة هيكلياً على مدى عقود من الاستخدام.هذه الخصائص ضرورية للعمليات في المناطق الاستوائية أو الجافة، حيث يمكن أن تؤدي درجات الحرارة القصوى والتعرض الشمسي الكبير إلى تسريع تدهور المواد.
التصميم المثالي للتركيب والوحدات
تصميم وحدات هذه المدافع يسمح بالتثبيت المرن على طول قوس السحب والجانبين والقاعدة. توفر أجهزة الفولاذ أو أنظمة القفازات السلسلة توصيلًا آمنًا.توزيع القوى بفعالية مع السماح باستبدال الوحدات الفردية دون التسرب الجافهذه المرونة تقلل من أوقات التوقف التشغيلي وتقلل من تكاليف الصيانة. كما يسمح النهج الوحدوي بتخصيص ارتفاع المفرج وعرضه،وخصائص الانحراف لتتناسب مع تحرك السفينة، أبعاد الرصيف، ومتطلبات طاقة الاصطدام.
تحسين سلامة الطاقم والعمل
الهندسة المثلى ، والارتداد المسيطر عليها ، والوسائد UHMW-PE التي تقلل من الاحتكاك تقلل من الحركة الجانبية والصدمات المفاجئة أثناء الرصيف.يتم تعزيز سلامة الطاقم حيث تحافظ السفن على اتصال مستقر أثناء الدفع الجانبي عالي الطاقة أو المناورات الخلفيةبالإضافة إلى ذلك، السلوك المتوقع لتحريك الحمل يسمح للمشغلين بتنفيذ المناورات المعقدة في ظل ظروف بيئية صعبة، بما في ذلك التيارات القوية والرياحأو حركة الموجةمن خلال الحفاظ على الاستقرار والحد من الإجهاد الديناميكي للهيكل ، تساهم المدافع في عمليات الميناء الأكثر أمانًا وكفاءة.
التطبيقات
محطات الغاز الطبيعي المسال والكيميائية
مصممة للمواقع ذات الطاقة العالية، هذه المدافع تحمي الجرارات والناقلات من الإجهاد الهيكلي وتلف الهيكل.يقدم المطاط المقاوم للصدمات العالية والشرائح المقاومة الحماية الموثوقة حتى في حالات الاصطدامات المتكررة.
موانئ الحاويات عالية التردد
تتعامل أجهزة الطوق مع الركوب السريع لمختلف أنواع السفن ذات الهندسة المختلفة للهيكل. تقليل منحنيات رد الفعل المتوقعة والمواد القوية تواتر الصيانة وتمديد عمر التشغيل.
عمليات سحب ومرافقة البحرية
توفر أجهزة الدفاع الحماية في ظروف البحر المفتوح أثناء عمليات السحب والدفع الجانبي.قدرات امتصاص الطاقة منع تشوه الهيكل والحفاظ على استقرار السفينة في بيئات ساحلية ديناميكية.
لماذا تختار شركة هونغرونتونغ مارين
حلول هندسية مخصصة
توفر هونغرونتونغ أنظمة أجهزة الطوارئ المخصصة بناءً على حسابات شاملة لطاقة الركوب ومحاكاة FEM وتحليلات تشغيلية محددة للسفن.يتم تحسين الحلول لكل من عمليات الموانئ عالية التردد والظروف البحرية الصعبة.
تكنولوجيا المواد المبتكرة
يتم صياغة مركبات المطاط لمقاومة التعب الاستثنائية والاستقرار الكيميائي والحماية من الأشعة فوق البنفسجية والنزاهة الأبعاد.هذا يضمن امتصاص طاقة ثابت وأداء موثوق به على المدى الطويل، والحد من المخاطر التشغيلية وتكاليف الصيانة.
تصنيع اللحاء واللوحات الدقيقة
يتم تصنيع الأطراف واللوحات المنزلقة UHMW-PE مع معالجة CNC عالية الدقة والطلاء المقاوم للتآكل.الضوابط الصارمة للجودة تضمن سلامة الهيكل والربط الآمن في ظل ظروف الحمل الشديدة.
دعم دورة الحياة المتكاملة
تشمل الخدمات الشاملة إشراف التثبيت وتخطيط الصيانة التنبؤية ومراقبة الأداء والتحقيقات بعد التثبيت. وهذا يضمن أقصى قدر من عمر المدافع ، وأقل وقت توقف ،والسلامة التشغيلية المستمرةخاصة في البيئات المينائية أو البحرية المتطلبة.
الأسئلة الشائعة
السؤال 1: هل يمكن تكييف هذه الدبابيس لأحجام مختلفة من السحب؟
الجواب: نعم. يمكن تخصيص الارتفاع والعرض والانحناء وتكوين الجهاز لتتناسب مع تحريك السفينة المحدد ومواصفات التشغيل.
السؤال الثاني: كيف تتعامل الدبابيس مع الظروف الجوية القاسية؟
الجواب: المصنوع من مركبات مقاومة للأشعة فوق البنفسجية والأوزون وتعززت لتقلبات درجة الحرارة، وفرط الرياح، وتأثيرات الموجات،ضمان أداء ثابت حتى في ظل ظروف بيئية قاسية.
السؤال 3: كم مرة يجب إجراء الصيانة؟
ج: يوصى بإجراء عمليات تفتيش منتظمة كل 6~12 شهرًا. يجب فحص المكونات مثل المسامير والفلينجز وأحواض UHMW-PE واستبدالها حسب الضرورة للحفاظ على أداء مثالي.
السؤال 4: ما هي عمر الخدمة المتوقع لهذه المدافع؟
ج: عادةً 15~20 سنة مع الصيانة المناسبة. تبقى سلامة المواد والهيكل مستقرة على مدى آلاف دورات الركوب.
السؤال 5: هل أجهزة الصيانة في هونغروتونغ معتمدة دولياً؟
الجواب: نعم، جميع المدافع تتوافق مع معايير ISO 17357، GOST، ومعايير السلامة البحرية الدولية الأخرى، مما يوفر موثوقية مثبتة للعمليات العالمية.
