تصميم عالية المقاومة للصدمة المضادة للتآكل طويل الأجل
الوصف
تلعب أجهزة الدفع للقوارب الرافعة دورًا حاسمًا في العمليات البحرية الحديثة ، حيث توفر الحماية الأساسية لكل من السفن الرافعة والسفن المساعدة أثناء عمليات الرصيف والجذب ومرافقة.مصنوعة من مركبات المطاط عالية الأداء ومعززة بشرائط فولاذية مقاومة للتآكل أو أنظمة تركيب، هذه المدافع مصممة لتحمل الاصطدامات المتكررة عالية الطاقة مع الحفاظ على سلامة هيكلية وسلوك تحويل الحمل المتوقع.
تم تحسين هندسة المدافع من التصميمات الأسطوانية أو المخروطية أو الخلية لتوزيع القوى بالتساوي على سطح الهيكل ،تقليل تركيزات التوتر القصوى وتقليل الأضرار المحتملةيتم اختيار المواد لمقاومة الأشعة فوق البنفسجية والأوزون والكيماويات، فضلا عن العمر التعب متفوقة، مما يسمح الآلاف من دورات الركوب دون فقدان المرونة أو تشوه دائم.التصميم وحدات المدافع يسمح التثبيت على مجموعة متنوعة من أنواع الزورق، مما يسهل الاستبدال والصيانة السهلة. لوحات UHMW-PE التي تقلل من الاحتكاك تعزز الانزلاق أثناء الدفع الجانبي والمناورات الخلفية ،الوقاية من تلف طبقات هيكل السفينة وتوفير اتصال سلس بين السفينة والشفرة.
هذه الخصائص تجعل أجهزة رمي القوارب المثالية للموانئ ذات حركة المرور العالية والمحطات الصناعية وعمليات السحب البحرية وأرصفة السفن التي يكون فيها الاتصال المتكرر والحمولة الثقيلة أمر شائع.من خلال الجمع بين المواد المتقدمة، الهندسة الدقيقة، والهندسة المثلى، هذه المدافع توفر حماية موثوقة، وتخفيض تكاليف الصيانة، وتعزيز سلامة الطاقم في بيئات تشغيلية متطلبة.
عنوان القضية: حماية سحب الميناء في محطة حاويات أمريكا الجنوبية
عانت محطة حاويات من أمريكا الجنوبية المزدحمة من أضرار بسيطة في الهيكل في أسطولها من سحب الميناء أثناء الركوب السريع لسفن الحاويات الكبيرة.كانت السحب تتعرض في كثير من الأحيان للدفع الجانبي والتواصل مع المؤخرة أثناء المناورة على السفن في الأرصفة المزدحمةكانت المدافع القائمة مُرتدية، غير متساوية في الضغط، وغير متسقة في امتصاص الطاقة، مما أدى إلى عدم كفاءة التشغيل وزيادة تكاليف الصيانة.
تم تكليف شركة هونغروونتونغ مارين بتطوير نظام أداء عال لتنظيف الطائرات المخصصة لاحتياجات التشغيل في المحطةتقييم نزوح السفن، سرعة الاقتراب، وتغيرات المد والجزر، زوايا شعاع القوس، والعوامل البيئية مثل الرياح السائدة وفعال الموجة. باستخدام محاكاة العناصر المحدودة،حدد الفريق نقاط الإجهاد العالية المحتملة على كل من هيكل السحب و أسطح الرصيف.

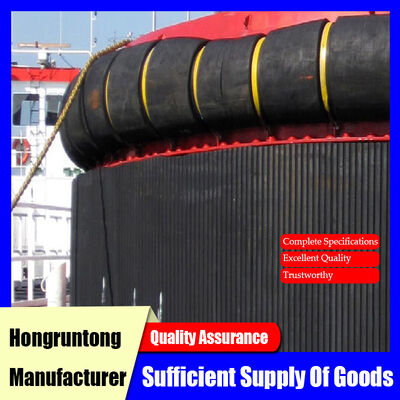

بناءً على هذه النتائج ، تم تصميم سلسلة من أجهزة الدفع الثقيلة للقوارب الجرافية من نوع الخلية مع شرائح فولاذية معززة وأحواض UHMW-PE سميكة. تم تكوين الأجهزة على طول قوس الجرار ، الجوانب ،والخلف لتوفير حماية شاملة أثناء الركوب متعدد الاتجاهاتالمركب المطاطي تم تصميمه لمقاومة التعب العالية، الاستقرار الكيميائي، ومقاومة الأشعة فوق البنفسجية،بينما كانت الاطراف محمية من التآكل ومصنعة بدقة لضمان السلامة الهيكلية على المدى الطويل.
أثناء التثبيت، تم محاذاة كل وحدة أجهزة الدفاع بعناية للتواصل الموحد مع أسطح الهيكل. أظهر المراقبة بعد التثبيت على مدى 36 شهرًا أداءً استثنائيًا:انخفضت ضغوط الهيكل بأكثر من 88%، تم تمديد فترات الصيانة، وتحسين كفاءة التشغيل. أبلغ أفراد الطاقم عن التحكم السلس، وتقليل الارتعاشات أثناء المناورات عالية السرعة،وزيادة الثقة في العمليات في ظل ظروف صعبةأظهرت المدافع الحد الأدنى من التآكل على الرغم من الركود المتكرر عالية الطاقة، مما يؤكد المتانة والموثوقية طويلة الأجل للتصميم.
هذه الحالة توضح أهمية أجهزة التجريب المُحسّنة في محطات الحاويات ذات الترددات العاليةوالتي تم تعزيزها، قدمت شركة هونغروونتونغ مارين حلًا يعزز أداء الرافعة، ويحمي الهياكل، ويقلل من تكاليف التشغيل.
المواصفات
| مكان المنشأ | الصين |
| الاسم التجاري | هونغروتونغ مارين |
| اسم المنتج | أجهزة الدفع للقوارب الرافعة |
| المواد | المطاط الطبيعي عالي الجودة |
| الضمان | 3 سنوات |
| المعيار | الـ PIANC2002, HGT2866-2016 |
| قوة الشد | ≥16 MPA |
| صلابة | ≤82 الشاطئ A |
| مدة الحياة | 15-20 سنة |
| الخدمة | OEM أو ODM |
| اللون | متطلبات العملاء |
| التطبيق | قوارب سحب، قوارب عمل، الخ |
| د * د | E | أأقصى | بأقصى | ج | م | F | (ل) |
| 250*125 | 190 | 200 | 570 | 500 | 75 | 300 | 2-13 متراً في قسم واحد أو مشتركة لأطول |
| 300*150 | 225 | 225 | 600 | 700 | 75 | 350 | |
| 380*190 | 280 | 225 | 650 | 800 | 100 | 400 | |
| 400*200 | 300 | 250 | 670 | 800 | 100 | 400 | |
| 450*225 | 350 | 250 | 700 | 850 | 100 | 400 | |
| 480*240 | 350 | 250 | 700 | 850 | 100 | 400 | |
| 500*250 | 375 | 280 | 730 | 900 | 100 | 400 | |
| 540*270 | 375 | 280 | 730 | 900 | 100 | 400 | |
| 600*300 | 450 | 300 | 800 | 900 | 125 | 500 | |
| 700*350 | 500 | 350 | 870 | 950 | 125 | 500 | |
| 800*400 | 600 | 350 | 930 | 1000 | 125 | 500 | |
| 900*450 | 675 | 350 | 1000 | 1100 | 150 | 500 |
الخصائص
قوى رد فعل يمكن التنبؤ بها
تم تصميم أجهزة الدفع للقوارب الرافعة لتوفير خصائص ثابتة لتحريك الحمل ، مما يضمن أداءً يمكن التنبؤ به عبر مجموعة واسعة من طاقات التأثير وزوايا النهج وحجم السفن.هندسة الخلايا المتقدمة توزيع الضغط بالتساوي، مما يقلل من ضغط الهيكل المحلي ويمدد عمر الدبابيس. يسترشد النمذجة الحاسوبية بمعلمات التصميم مثل سمك الجهاز ، وقسوة المطاط ، ووضع الوسادة ،تحسين امتصاص الطاقة دون المساس بالسلامة الهيكلية.
التعب العالي ومقاومة البيئة
يحتوي المركب المطاطي على مُثبتات الأشعة فوق البنفسجية والأوزون والمُثبطات الكيميائية والألياف الاصطناعية عالية القوة، مما يسمح للمدافعين بمقاومة الظروف البحرية القاسية.يحتفظون بالمرونة و القدرة على امتصاص الطاقة حتى بعد الآلاف من الركوب عالي الطاقة، والحد من تواتر الصيانة وضمان موثوقية التشغيل على المدى الطويل.
التثبيت الموحد والمرن
يسمح التصميم الوحدوي للدبابير بالتركيب على طول المقدمة أو المؤخرة أو المواقف الجانبية. توزّع أنظمة التركيب الآمنة ، بما في ذلك الأطراف المعززة أو دعامات السلاسل ، قوى الاصطدام بشكل فعال.يمكن استبدال الوحدات الفردية دون تجميد الجاف، مما يقلل من وقت التوقف والاضطرابات التشغيلية. يسمح ارتفاع وعرض وقدرة الانحراف القابلة للتخصيص بالتكيف مع مختلف أحجام الزوارق ومتطلبات التشغيل.
تحسين سلامة التشغيل
الهندسة المثلى للدبابير ، والارتداد المتحكم به ، والأسطح المنزلقة UHMW-PE تقلل من حركة السفينة الجانبية والصدمات المفاجئة أثناء الرصيف.يتم تحسين سلامة الطاقم حيث تحافظ الجرارات على اتصال مستقر خلال عمليات الطاقة العالية، في حين أن قوى رد الفعل المتوقعة تمكن المشغلين من تنفيذ المناورات المعقدة بأمان وكفاءة، حتى في ظل ظروف بيئية معاكسة.
التطبيقات
محطات الحاويات عالية التردد
مصممة للتعامل مع دورات الركوب السريعة مع فئات سفن متعددة ، توفر هذه المدافع امتصاص طاقة ثابت وتقلل من تلف الهيكل والرصيف.
محطات صناعية ونفطية
يتم استيعاب المرافق ذات الطاقة العالية التي تشمل ناقلات النفط أو ناقلات المواد الكيميائية بكفاءة ، مما يقلل من الضغط على السحب والبنية التحتية مع ضمان عمليات آمنة.
المرافقة والسحب في البحر
توفر الدبابيس الحماية أثناء الدفع الجانبي والمناورات الخلفية وعمليات السحب في ظروف ساحلية ديناميكية ، والحفاظ على استقرار السفينة ومنع الأضرار الهيكلية.
لماذا تختار شركة هونغرونتونغ مارين
التحليل الشامل للمرسى
توفر هونغرونتونغ خدمات هندسية مفصلة ، بما في ذلك حساب طاقة الرصيف ، ومحاكاة العناصر المحدودة ، وتقييم الحمل. يتم تحسين التصاميم لنوع السفينة ،تواتر العمليات، والظروف البيئية، وضمان أداء موثوق به.
علم المواد المتقدم
صيغ المطاط مصممة من أجل المتانة، مقاومة التعب، الاستقرار الكيميائي، ومقاومة الأشعة فوق البنفسجية.ضمان طول العمر في العمليات ذات التأثير العالي.
التخصيص والوحدة
يمكن تخصيص أجهزة الدفاع في الارتفاع والعرض وقدرة الانحناء وتكوين التثبيت. تسمح التصميمات المدمجة باستبدال الوحدات الفردية ، مما يقلل من وقت التوقف وتكاليف الصيانة ،مع الوفاء بالمتطلبات التشغيلية الخاصة.
تخطيط دعم دورة الحياة والصيانة
توفر "هونغرونتونغ" إشراف التثبيت، ومراقبة الأداء، والفحوصات الروتينية، والتحقيقات بعد التثبيت، وضمان أن نظام المدافع يوفر سلامة مثالية،والكفاءة على مدار دورة حياتها بأكملها.
الأسئلة الشائعة
السؤال 1: هل يمكن لهذه المدافع أن تتعامل مع الوقوف المتكرر عالي الطاقة؟
أج: نعم. تم تصميمها بمكونات مطاطية عالية التعب ومحاطات مقوية، وتحافظ على قدرة امتصاص الطاقة والمرونة بعد آلاف الاصطدامات.
السؤال 2: هل المدافع متوافقة مع أحجام مختلفة للجر؟
الجواب: نعم. يمكن تخصيص الارتفاع والعرض والانحناء وتكوين اللحاء لأحجام مختلفة للجر والمتطلبات التشغيلية.
السؤال 3: كيف تعمل المدافع في الظروف البيئية القاسية؟
ج: المواد مقاومة للأشعة فوق البنفسجية، والأوزون، والمياه المالحة، والتعرض للكيماويات، وتقلبات درجة الحرارة، مما يضمن أداء ثابت في بيئات الموانئ والبحر المختلفة.
السؤال 4: ما هي روتينات الصيانة الموصى بها؟
ج: فحص المسامير والشرائح والأسطح المطاطية والسدادات كل 6-12 شهرًا. استبدال المكونات المتآكلة أو التالفة على الفور للحفاظ على أداء مثالي.
السؤال 5: ما هو عمر الخدمة النموذجي لهذه المدافع؟
ج: مع الصيانة المناسبة ، تستمر الدبابيس لمدة 15-20 عامًا. تبقى خصائص المواد وسلامة الهيكل مستقرة حتى في ظل عمليات طاقة عالية متكررة.
