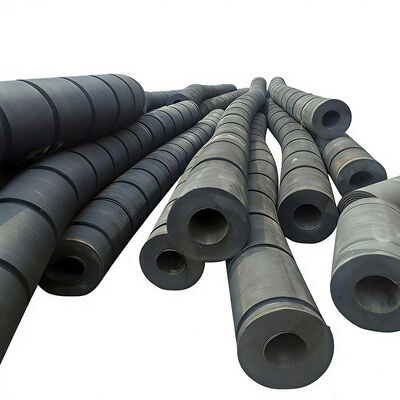

الهيكل الثقيل لـ Fender المطاطي تخفيف الأثر مكافحة التآكل أداء طويل الأمد
الوصف
قوارب السحب هي مكونات أساسية للسلامة البحرية، مصممة لحماية قوارب السحب والسفن التي تساعدها أثناء عمليات الرصيف والسحب ومرافقة.هذه المدافع تجمع بين تكنولوجيا المطاط المتقدمة مع الصلب المعزز أو الهياكل المركبة لضمان امتصاص الطاقة العالية، توزيع حمولة موحدة، واستدامة طويلة الأجل في البيئات البحرية الصعبة.
تم تصميمها بمزيج من المطاط الطبيعي والاصطناعي عالية الجودة، ويتم تحسين أجهزة إغلاق قوارب السحب من أجل المرونة ومقاومة التعب،والمقاومة الكيميائية، مما يسمح للمدافعين بمقاومة التعرض لفترات طويلة لأشعة الشمس والماء المالح وتقلبات درجة الحرارة دون تدهور.أو هياكل الخلايا المندمجية يضمن سلوك تحويل الحمل، ضغط سلس، والحد الأدنى من ضغط الذروة، وحماية كل من هيكل السفينة وهياكل رصيف.
يتم تصميم أجزاء من الفولاذ أو دعامات التثبيت بدقة للحفاظ على سلامة الهيكل تحت تأثيرات عالية الطاقة المتكررة.في حين أن المسامير التي تقلل من الاحتكاك UHMW-PE على وجه المفرج تعزز أداء الانزلاق أثناء الدفع الجانبي أو المناورات الخلفية، والحد من تلف الهيكل وتحسين سلامة التشغيل.
هذه المدافع مناسبة لتطبيقات متنوعة، بما في ذلك المحطات الصناعية، والموانئ عالية حركة المرور، عمليات سحب البحرية، وأرصيف السفن.تقليل متطلبات الصيانة، وزيادة سلامة الطاقم، مما يجعلها لا غنى عنها لعمليات سحب حديثة.
عنوان القضية: تحديث أسطول السحب في محطة حاويات شمال أوروبا
A leading Northern European container terminal sought to upgrade its tug fleet’s fender systems after recurring incidents of minor hull damage and excessive wear during high-frequency container ship berthingsأظهرت المدافع السابقة استيعاب طاقة غير متساوي وقوى رد فعل غير متوقعة، مما أدى إلى عدم كفاءة التشغيل، وزيادة تكاليف الصيانة،
تم تكليف "هونغروونتونغ مارين" لتقديم حل دائم وذو أداء عالي قام فريق الهندسة بتحليل شاملالتغيرات المدية، ظروف الرياح، وقوى تأثير الموجات المحتملة. تم تحديد محاكاة العناصر المحدودة المتقدمة مناطق الإجهاد العالي على هيكل الجرافات ونقاط الإفراط المحتملة أثناء الدفع الجانبي.المناورات الخلفية، ومواقع ترسيخ متعددة السفن.
استناداً إلى النتائج، صممت شركة هونغرونتونغ سلسلة مخصصة من المدافع الأسطوانية والخلايا المكونة من وحدات ذات شفرات فولاذية معززة وألواح زلقة UHMW-PE سميكة.تم اختيار مركبات المطاط متعددة الطبقات لمقاومة التعب العالية، مرونة، استقرار الأشعة فوق البنفسجية، والمتانة الكيميائية. تم معالجة شرائح الفولاذ بالجهاز الحاسوبي المركزي، ومحمية من التآكل، وربطها بدقة بالمطاط لضمان سلامة هيكلية طويلة الأجل.
تم تنفيذ التثبيت خلال فترات الصيانة المخطط لها، مما يضمن محاذاة دقيقة للاتصال الموحد للهيكل. على مدى فترة مراقبة مدتها 36 شهرا،أظهرت مقاييس الأداء تحسنا كبيرا: انخفضت ضغوط الهيكل بأكثر من 85 ٪ ، تم تمديد دورات الصيانة ، وأبلغت الطاقم عن التحكم السلس مع انخفاض الصدمات والحركة الجانبية أثناء الركوب بسرعة عالية.على الرغم من الاصطدامات المتكررة عالية الطاقة من السفن التي تزيد طولها عن 250 متر، أظهرت المدافع الحد الأدنى من التآكل، مما يؤكد موثوقيتها وأدائها على المدى الطويل.
هذا المشروع يوضح كيف أن تصميم المواد المتقدمة، والهندسة الدقيقة، والبناء الوحدي يمكن أن تحسن بشكل كبير أداء أسطول الجرافات، وتخفيض تكاليف الصيانة،وزيادة سلامة التشغيل في بيئات محطات الحاويات عالية التردد.
المواصفات
| مكان المنشأ | الصين |
| الاسم التجاري | هونغروتونغ مارين |
| اسم المنتج | أجهزة الدفع للقوارب الرافعة |
| المواد | المطاط الطبيعي عالي الجودة |
| الضمان | 3 سنوات |
| المعيار | الـ PIANC2002, HGT2866-2016 |
| قوة الشد | ≥16 MPA |
| صلابة | ≤82 الشاطئ A |
| مدة الحياة | 15-20 سنة |
| الخدمة | OEM أو ODM |
| اللون | متطلبات العملاء |
| التطبيق | قوارب سحب، قوارب عمل، الخ |
| د * د | E | أأقصى | بأقصى | ج | م | F | (ل) |
| 250*125 | 190 | 200 | 570 | 500 | 75 | 300 | 2-13 متراً في قسم واحد أو مشتركة لأطول |
| 300*150 | 225 | 225 | 600 | 700 | 75 | 350 | |
| 380*190 | 280 | 225 | 650 | 800 | 100 | 400 | |
| 400*200 | 300 | 250 | 670 | 800 | 100 | 400 | |
| 450*225 | 350 | 250 | 700 | 850 | 100 | 400 | |
| 480*240 | 350 | 250 | 700 | 850 | 100 | 400 | |
| 500*250 | 375 | 280 | 730 | 900 | 100 | 400 | |
| 540*270 | 375 | 280 | 730 | 900 | 100 | 400 | |
| 600*300 | 450 | 300 | 800 | 900 | 125 | 500 | |
| 700*350 | 500 | 350 | 870 | 950 | 125 | 500 | |
| 800*400 | 600 | 350 | 930 | 1000 | 125 | 500 | |
| 900*450 | 675 | 350 | 1000 | 1100 | 150 | 500 |
الخصائص
امتصاص الطاقة بكفاءة عالية
تم تصميم أجهزة إغلاق قوارب السحب لاستيعاب الطاقة القصوى عبر مجموعة واسعة من سرعات الاصطدام وأحجام السفن. التصاميم الهندسية المتقدمة، مثل الهياكل الخلية والأسطوانية،تسمح بضغط سلس وتوزيع حمولة موحدهذا يقلل من القوى القصوى على كل من الجرار والسفينة المساعدة ، مما يقلل من تشوه الهيكل والإجهاد الهيكلي ومتطلبات الصيانة.النمذجة الحاسوبية تضمن منحنيات قوة التفاعل المثلى، توفير أداء متوقع أثناء عمليات الركوب المعقدة.
مركبات المطاط المستدامة
المدافع تستخدم خليطاً من المطاط متعدد الطبقات مع مكونات اصطناعية وطبيعية، معززة بألياف عالية القوة.والعمر التعب المتفوقحتى بعد آلاف الركوب، يحتفظ المطاط بمرونته واستقرار الأبعاد وقدرته على امتصاص الطاقة، مما يضمن أداء طويل الأجل في البيئات البحرية الصعبة.
تعزيز هيكلي قوي
يتم تصميم شظايا الفولاذ وأقواس التثبيت بدقة ، ومعدات CNC ، وحماية التآكل للحفاظ على سلامة الهيكل تحت تأثيرات عالية الطاقة المتكررة.عملية التشويش المسيطر عليها تضمن رابطة قوية بين المطاط والصلب، في حين أن الوسائد التي تقلل من الاحتكاك UHMW-PE تقلل من تآكل الهيكل وتحسين أداء الانزلاق أثناء المناورات الجانبية أو الخلفية.والسلامة التشغيلية على مدى حياة الخدمة الكاملة.
التصميم المتعدد الأشكال والمرن

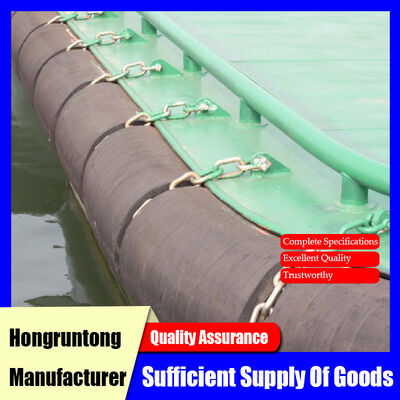

أجهزة الدفع هي وحدات ويمكن تثبيتها على القوس، الجانب، ومواقع مؤخرة السفينة. أبعاد قابلة للتخصيص، قدرة الانحراف،وتتيح تكوينات التثبيت التكيف مع أحجام مختلفة للجرافات والمتطلبات التشغيليةاستبدال الوحدات يقلل من وقت التوقف التشغيلي وتكاليف الصيانة،مع توفير المرونة للمشغلين في تكوين خصائص امتصاص الطاقة لسيناريوهات رصيف محددة أو فئات السفن.
التطبيقات
محطات الحاويات ذات الترددات العالية ومحطات البضائع
توفر المدافع امتصاصًا متسقًا للطاقة أثناء الركوب المتكرر للسفن ذات الهندسة المختلفة للهيكل ، مما يقلل من الصيانة والوقت الوقائي مع حماية السفن الرافعة والسفن المساعدة.
محطات صناعية ونفطية
يتم امتصاص تأثيرات الطاقة العالية من ناقلات النفط وحاملات المواد الكيميائية بكفاءة ، مما يحمي الجرارات من ضغوط الهيكل والأضرار الهيكلية مع ضمان سلامة التشغيل.
عمليات سحب ومرافقة البحرية
الحماية من الجرافات أثناء الدفع الجانبي، المناورات الخلفية، والعمليات الجرافية في بيئات ساحلية ديناميكية.الحافظات التي تقلل من الاحتكاك والمواد التي تمتص الطاقة العالية تحافظ على استقرار الوعاء وتمنع تلف الهيكل.
لماذا تختار شركة هونغرونتونغ مارين
حلول هندسية شاملة
توفر Hongruntong تحليلًا مفصلًا لطاقة الرصيف، ونمذجة العناصر المحدودة، وتقييمًا تشغيليًا لتحسين تصميم الدبابيس لنوع السفينة والتردد والظروف البيئية.
الخبرة المتقدمة في المواد
يتم تصميم مركبات المطاط من أجل قوة سحب عالية، مقاومة التعب، استقرار الأشعة فوق البنفسجية، والمتانة الكيميائية.الفلنجات المعززة والوسائد UHMW-PE تضمن سلامة الهيكل على المدى الطويل تحت تأثيرات عالية الطاقة المتكررة.
تصاميم قابلة للتخصيص والوحدة
يمكن تخصيص المدافع حسب الأبعاد والانحناء وامتصاص الطاقة وتكوين التثبيت. يسمح البناء الوحدوي باستبدال الوحدات الفردية دون ركوب جاف.تقليل وقت التوقف وتكاليف الصيانة.
خدمات دعم وصيانة دورة الحياة
توفر هونغرونتونغ إشرافًا على التثبيت ومراقبة الأداء والفحوصات الروتينية ومراجعات ما بعد التثبيت ، مما يضمن أقصى عمر للدبابيس وكفاءة التشغيل وسلامة الطاقم.
الأسئلة الشائعة
السؤال 1: هل يمكن لهذه المدافع أن تتعامل مع الوقوف المتكرر عالي الطاقة؟
الجواب: نعم. المركبات المطاطية متعددة الطبقات، والشرائح المقوية، والهندسة المُحسّنة تضمن امتصاص الطاقة بشكل ثابت والحد الأدنى من الارتداد على آلاف المواقع.
السؤال 2: هل المدافع متوافقة مع أحجام مختلفة للجر؟
ج: نعم. يمكن تخصيص الأبعاد وقدرة الانحناء وتصميم السترة لأحجام مختلفة للجرافات ومتطلبات التشغيل.
السؤال 3: كيف تعمل المدافع في الظروف البيئية القاسية؟
ج: المواد مقاومة للأشعة فوق البنفسجية والأوزون، محمية من التآكل، ومصممة لتقلبات درجة الحرارة، والملحية العالية، والتعرض الكيميائي، مما يضمن أداء ثابت.
ق4: ما هي روتينات الصيانة الموصى بها؟
ج: فحص المسامير والشرائح والأسطح المطاطية وأحزمة UHMW-PE كل 6-12 شهرًا. استبدال المكونات المرتدية على الفور للحفاظ على أداء مثالي.
السؤال 5: ما هي عمر الخدمة المتوقع لهذه المدافع؟
ج: عادةً 15~20 سنة مع الصيانة المناسبة ، والحفاظ على سلامة المواد والهيكل حتى في ظل الركوب المتكرر عالي الطاقة.
