مرفأ المرفأ مقاومة ارتداء عالية امتصاص تأثير متفوق المطاط البحري الصلب
الوصف

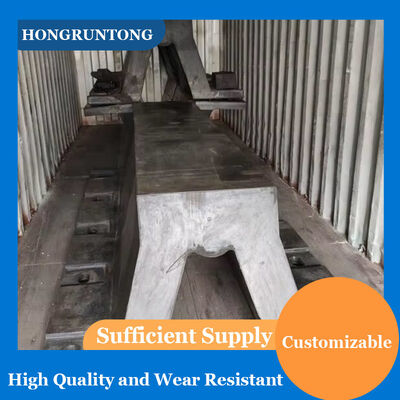

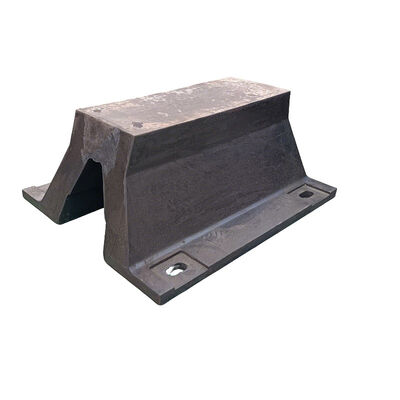

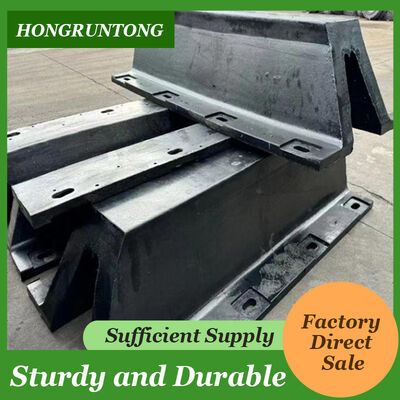

قوس مطاطي Fender هو نظام قوس متين بحرية مصممة خصيصا لعمليات الركوب متوسطة إلى ثقيلة حيث امتصاص الطاقة الموثوق بها، والاستقرار الهيكلي،ومدة خدمة طويلة هي حاسمةتم تصميم هذا الدرع مع ملف قوس منحني ، وينتشر بفعالية قوى رد الفعل عبر منطقة اتصال أوسع ، مما يقلل من الإجهاد المحلي على كل من هيكل السفينة وهيكل الرصيف.
المصنوعة من مركبات المطاط الطبيعي عالية الجودة مع مرونة معززة ومقاومة للكش ، يقدم مروحة المطاط القوس أداءً ممتازًا تحت دورات ضغط متكررة.صياغة المواد تضمن خصائص ميكانيكية مستقرة حتى في البيئات البحرية القاسية، بما في ذلك التعرض للمياه المالحة، والإشعاع فوق البنفسجي، وتقلبات درجة الحرارة، والتأثير الميكانيكي الثقيل.
يتوفر المفرج في مجموعة واسعة من الارتفاعات والطولات القياسية وتكوينات التثبيت ، مما يسمح له باستيعاب أحجام السفن مختلفة وظروف الرصيف.يتم دمج ألواح التثبيت الفولاذية ومسامير المرساة في التصميم لضمان التثبيت الآمن وسلامة الهيكل على المدى الطويل.
في التشغيل العملي ، يوفر Arch Rubber Fender توازنًا مثاليًا بين امتصاص الطاقة وقوة التفاعل ، مما يجعله مناسبًا لساحات السفن والموانئ التجارية ومرافق السحب ،والمرافق البحريةبنيتها البسيطة ولكنها عالية الكفاءة تقلل من متطلبات الصيانة مع توفير حماية ثابتة، مما يسهم في عمليات الركوب الأكثر أمانًا وتخفيض تكاليف دورة الحياة.
دراسة حالة
تم تطبيق نظام Arch Rubber Fender في حوض بناء السفن الساحلي في جنوب شرق آسيا الذي يتعامل بانتظام مع سفن الشحن متعددة الأغراض التي تتراوح حجمه من حوالي 8،000 إلى 12،000 DWT.يستخدم الرصيف المعني للرصيف المتكرر أثناء بناء السفينة، الإصلاح، والتفتيش قبل التسليم، مما أدى إلى تأثيرات مرارية على الزوايا المختلفة.مما يؤدي إلى امتصاص طاقة غير متسق وزيادة متطلبات الصيانة، فضلا عن المخاوف من الضغوط المحلية على هيكل الرصيف خلال فترات الذروة التشغيلية.
لمواجهة هذه التحديات ، زودت هونغروتونغ مارين بسلسلة من أورك ربر فندرز تم تكوينها خصيصًا لظروف التشغيل في الرصيف.تم تصميم المدافع مع صلابة المطاط الأمثل وألواح التثبيت الفولاذية المعززة لضمان سلوك التشوه المستقر تحت دورات الضغط المتكررةتم تثبيت النظام على طول قسم رصيف طوله 120 مترًا في ترتيب وحداتي ، مما يوفر توزيعًا متساوًا للحمولة وتحسين الاستقرار الجانبي أثناء اتصال السفينة.
بعد التثبيت، أبلغت حوض بناء السفن عن تحسن كبير في سلامة الرصيف وكفاءة التشغيل. تم امتصاص قوى الاصطدام بشكل فعال،تقليل الضغط على كل من هيكل السفينة وبنية الرصيفبعد أكثر من 18 شهرًا من التشغيل المستمر ، أظهرت الدبابيس تعافي مرن مستقر دون وجود ارتداء غير طبيعي أو تشوه دائم. تم تمديد فترات الصيانة ،وأصبحت إجراءات الإرسال أكثر سلاسة، مما يسهم في تقليل أوقات التوقف وتوفير التكاليف بشكل عام.تم تبني نفس تكوين قوس مطاطي Fender منذ ذلك الحين لمرافق إضافية داخل المنشأة، مما يؤكد موثوقيته وقابليته للتكرار لتطبيقات شبيهة في حوض بناء السفن.
المواصفات
|
اسم المنتج |
أدوات التشغيل |
|
|
المواد |
المطاط الطبيعي، المطاط السيليكوني |
|
|
اللون |
أسود أو مخصص |
|
|
السطح |
ناعمة |
|
|
الحجم |
الطول |
200-1000ملم |
|
الطول |
1000-3500ملم |
|
|
يمكن تخصيص جميع الأحجام |
||
|
الخصائص الفيزيائية |
محتوى البوليمر |
100% عذراء |
|
درجة حرارة العمل |
-50°C~240°C |
|
|
قوة الشد |
≥16 Mpa |
|
|
الكثافة |
90+/-5 لكل 100 ملم في |
|
|
صلابة |
50-70 (الشاطئ A) |
|
|
الطول |
≥400٪ |
|
|
الخصائص |
1من خلال مقاومة درجات الحرارة العالية |
|
|
2المقاومة للدموع الممتازة المقاومة للزيت المقاومة للشيخوخة |
||
|
3المقاومة للحمض الصناعي والقليات والمرونة الجيدة |
||
|
4تم بناؤها حسب PIANC2002 |
||
|
التطبيق |
محطات متعددة الأغراض ، رامل RoRo ، محطات سفن الركاب ، شراع |
|
|
النموذج |
W |
ب |
F |
ج |
هـ |
|
[م] |
[م] |
[م] |
[م] |
[م] |
|
|
HM-ARF200H |
400 |
320 |
145 |
128 |
200 |
|
HM-ARF250H |
500 |
410 |
175 |
160 |
250 |
|
HM-ARF300H |
600 |
490 |
225 |
196 |
300 |
|
HM-ARF400 ساعة |
800 |
670 |
300 |
260 |
400 |
|
HM-ARF500 ساعة |
1000 |
840 |
375 |
325 |
500 |
|
HM-ARF600H |
1200 |
1010 |
450 |
390 |
600 |
|
HM-ARF800H |
1600 |
1340 |
600 |
520 |
800 |
|
HM-ARF1000 ساعة |
2000 |
1680 |
750 |
650 |
1000 |
الخصائص
امتصاص طاقة عالية مع قوة تفاعل خاضعة للسيطرة
الهندسة على شكل قوس تسمح للشفرة بالتشوه تدريجياً تحت الحمل ، ويمتص مستويات عالية من الطاقة الحركية مع الحفاظ على قوى رد الفعل الخاضعة للسيطرة.هذه السمة مهمة بشكل خاص لحماية هياكل الرصيف ذات القدرة المحمولة المحدودةلضمان التخفيف الفعال للآثار دون نقل ضغوط مفرطة.
مركب مطاط طويل الأمد لفترة طويلة من الحياة
المادة المطاطية مصممة لمقاومة التآكل والتعب وتدهور البيئة حتى في ظل ضغط مستمر وقوى القطعالحد من التشوه الدائم وتوسيع عمر الخدمة في البيئات البحرية الصعبة.
الاستقرار الهيكلي وتوزيع الحمل
بالمقارنة مع المدافع التقليدية ، يوفر ملف القوس استقرارًا جانبيًا محسّنًا أثناء الرصيف. توزّع منطقة الاتصال الواسعة الأحمال بشكل أكثر تكافؤًا.الحد من الإجهاد المحلي على كل من هيكل السفينة وهياكل التثبيت، مما يعزز موثوقية النظام بشكل عام.
تثبيت سهل وصيانة منخفضة
يسمح التصميم الهيكلي البسيط بتثبيت مباشر باستخدام أدوات التثبيت القياسية للسلع البحرية.الحد الأدنى من الأجزاء المتحركة وخصائص المواد القوية تقلل بشكل كبير من متطلبات الصيانة، مما يؤدي إلى انخفاض تكاليف التشغيل على مدى دورة حياة الدرع.
التطبيقات
رصيف الموانئ التجارية
تستخدم أدوات قوس المطاط على نطاق واسع في محطات البضائع العامة والحمولة والمتعددة الأغراض حيث ترسو السفن ذات الأحجام المختلفة بشكل متكرر.قدرتها على التعامل مع الاصطدامات المتكررة تجعلها مناسبة لجدران الرصيف عالية حركة المرور.
مناطق رصيف وصيانة حوض بناء السفن
في حوض بناء السفن ، توفر هذه المدافع حماية موثوقة خلال مراحل بناء السفن وإصلاحها وتجهيزها. وهي تستوعب أشكال مختلفة للهيكل وزوايا الرصيف ،ضمان عمليات آمنة في بيئات رصيف محدودة.
أماكن رصيف سفن السحب والخدمة
بالنسبة للزوارق والسفن الخدمية التي ترسو في ترددات أعلى وسرعات متغيرة ، توفر أدوات الدفع المطاطية القوس أداءً متسقًا ودائمًا ، مما يقلل من وقت التوقف الناجم عن تلف الدفاع.
لماذا تختار شركة هونغرونتونغ مارين
خبرة مميزة في هندسة المراوح البحرية
تمتلك شركة هونغروونتونغ مارين خبرة واسعة في تصميم وتوريد أنظمة المسامير المطاطية للمشاريع البحرية والبحرية العالمية.فريقنا الهندسي يفهم ظروف الركوب في العالم الحقيقي وترجم المتطلبات التشغيلية إلى حلول موثوقة.
قدرة التصميم المخصصة
نحن نقدم تصاميم مصممة خصيصاً بناءً على خصائص السفينة، حسابات طاقة الرصيف، وقيود هيكل الرصيف.يتم تحسين كل حل لمتطلبات محددة للمشروع.
مراقبة جودة صارمة واختيار المواد
يتم تصنيع جميع أدوات القماش الرئيسي باستخدام مركبات مطاطية مختارة بعناية وتخضع لمراجعات الأبعاد والأداء. وهذا يضمن جودة ثابتة، وأداء متوقع،والامتثال للمعايير البحرية الدولية.
دعم فني وشامل بعد البيع
وبالإضافة إلى توفير المنتجات، توفر هونغرونتونغ مارين الوثائق التقنية، وإرشادات التثبيت، والدعم طويل الأجل.يضمن الخدمة المباشرة أن يتلقى العملاء المساعدة طوال دورة حياة المنتج، من التصميم إلى التشغيل.
الأسئلة الشائعة
1ما هي الأحجام المتوفرة من قوس مطاطي؟
تتوفر أجهزة أدوات الرابطة القوسية في عدة ارتفاعات وطولات قياسية ، ويمكن توفير أبعاد مخصصة بناءً على متطلبات المشروع.
2هل يمكن استخدام الدبابيس بشكل متكرر في ظروف الركوب الثقيلة؟
نعم، لقد صممت لتكرار دورات الضغط والحفاظ على استعادة مرنة تحت الاستخدام الثقيل المستمر.
3أي نوع من المواد المطاطية تستخدم؟
يستخدم مطاط طبيعي عالي الجودة مع مقاومة متزايدة للكش ، والتعب ، والتعرض للبيئة البحرية.
4هل أدوات التثبيت مدرجة؟
يمكن توفير ألواح التثبيت الفولاذية وتكوينات المسامير الراسخة كجزء من حزمة كاملة لنظام الدبابير.
5هل المدافع تتوافق مع معايير السلامة البحرية؟
يتم تصنيع المدافع وفقا للممارسات الدولية ذات الصلة في مجال الهندسة البحرية وإجراءات مراقبة الجودة.
