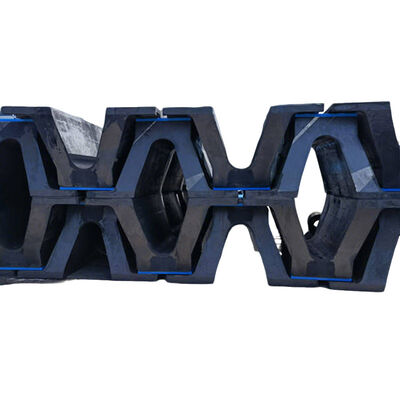

قوس مطاطي المروحة توزيع قوة موحدة صيانة منخفضة مقاومة ضغط عالية
الوصف
Arch Rubber Fender is engineered to meet the demanding requirements of offshore facilities and heavy marine operations where vessels with high displacement and variable berthing conditions are involvedيسمح الهيكل المميز على شكل قوس للجدار بامتصاص طاقة رصيف كبيرة مع الحفاظ على قوى رد فعل يمكن التحكم فيها ويمكن التنبؤ بها ،ضمان السلامة الهيكلية لكل من البنية التحتية البحرية والسفن.
تم تصنيع جسم المفرج باستخدام مركبات المطاط الطبيعي ذات الجودة العالية التي تم تطويرها خصيصًا لقدرة تحمل عالية ومقاومة التعب على المدى الطويل.هذه المواد تحتفظ بخصائص ميكانيكية مستقرة تحت الضغط المستمر، التشوهات الكبيرة، والتعرض البيئي القاسي، بما في ذلك رذاذ الملح، والإشعاع فوق البنفسجي، وتغيرات درجة الحرارة التي تحدث عادة في البيئات البحرية.
من الناحية الهيكلية ، يعزز ملف القوس الاستقرار الجانبي ويمنع الانحناء تحت الأحمال الغريبة ،التي غالباً ما تظهر أثناء ركوب السفن في البحار عندما تقترب السفن بزوايا غير متساويةيمكن تزويد المفرج بإطارات فولاذية مقوية ، وألواحها الأمامية ، ووسائد مواجهة UHMW-PE منخفضة الاحتكاك لاستيعاب مناطق اتصال كبيرة للهيكل وتقليل قوى القطع أثناء حركة السفينة.
في المحطات البحرية، قواعد الخدمة، والمرافق البحرية الثقيلة، أورك المطاطية Fenders توفر واجهة وقائية موثوقة التي تقلل من المخاطر التشغيلية، وحماية البنية التحتية الحيوية،ويدعم عمليات بحرية آمنة وفعالةتصميمها القوي وأدائها المثبت يجعلها مناسبة للتنفيذ على المدى الطويل في بيئات صعبة مع الحد الأدنى من تدخل الصيانة.
دراسة حالة
قاعدة إمدادات البحرية لدعم أنشطة التنقيب عن النفط والغاز تتطلب نظام حفر قادر على استيعاب الركوب المتكرر لسفن الإمداد البحرية (OSVs) ،سفن إمداد الجرارات التي تتعامل مع المرساة (AHTS)، وسفن دعم البناء التي تتراوح حجمه من 15،000 إلى 35،000 DWT. تم تعريض الرصيف لظروف البحر المفتوح ، مع تأثير كبير من الرياح والتيار والموجات ،مما يؤدي إلى زوايا التقارب المتغيرة وارتفاع أحمال الرصيف المحلية.
وقد زودت شركة هونغروونتونغ مارين بنظام فندر المطاطي القوس للخدمات الثقيلة المصمم للتعامل مع الطاقات المرتفعة للركن مع الحفاظ على قوى رد فعل مقبولة لهيكل الرصيف الحالي.تم تكوين المدافع مع زيادة سمك القسم وتحسين صلابة المطاط لضمان تشوه مستقر تحت الأحمال الكبيرةتم تنفيذ التثبيت على طول مناطق الرصيف الحرجة حيث تتحرك السفن في كثير من الأحيان تحت قوى بيئية ديناميكية.
بعد التنفيذ، لاحظت القاعدة البحرية تحسنًا ملحوظًا في سلامة الرصيف وموثوقية التشغيل.أظهرت الدبابيس أداء متسق في ظل ظروف تقارب مختلفة، ويمتص بكفاءة طاقة الاصطدام ويقلل من الحركة الجانبية أثناء اتصال السفينة.لم يظهر نظام الدبابيس أي علامات على تدهور المواد المبكر أو عدم الاستقرار الهيكليأكدت الملاحظات التشغيلية تحسين الثقة أثناء عمليات الركوب وتقليل خطر الأضرار الهيكلية.مما يؤدي إلى اعتماد تكوينات مماثلة للدبابيس للمركبات البحرية الإضافية داخل المنشأة.
المواصفات
|
اسم المنتج |
أدوات التشغيل |
|
|
المواد |
المطاط الطبيعي، المطاط السيليكوني |
|
|
اللون |
أسود أو مخصص |
|
|
السطح |
ناعمة |
|
|
الحجم |
الطول |
200-1000ملم |
|
الطول |
1000-3500ملم |
|
|
يمكن تخصيص جميع الأحجام |
||
|
الخصائص الفيزيائية |
محتوى البوليمر |
100% عذراء |
|
درجة حرارة العمل |
-50°C~240°C |
|
|
قوة الشد |
≥16 Mpa |
|
|
الكثافة |
90+/-5 لكل 100 ملم في |
|
|
صلابة |
50-70 (الشاطئ A) |
|
|
الطول |
≥400٪ |
|
|
الخصائص |
1من خلال مقاومة درجات الحرارة العالية |
|
|
2المقاومة للدموع الممتازة المقاومة للزيت المقاومة للشيخوخة |
||
|
3المقاومة للحمض الصناعي والقليات والمرونة الجيدة |
||
|
4تم بناؤها حسب PIANC2002 |
||
|
التطبيق |
محطات متعددة الأغراض ، رامل RoRo ، محطات سفن الركاب ، شراع |
|
|
النموذج |
W |
ب |
F |
ج |
هـ |
|
[م] |
[م] |
[م] |
[م] |
[م] |
|
|
HM-ARF200H |
400 |
320 |
145 |
128 |
200 |
|
HM-ARF250H |
500 |
410 |
175 |
160 |
250 |
|
HM-ARF300H |
600 |
490 |
225 |
196 |
300 |
|
HM-ARF400 ساعة |
800 |
670 |
300 |
260 |
400 |
|
HM-ARF500 ساعة |
1000 |
840 |
375 |
325 |
500 |
|
HM-ARF600H |
1200 |
1010 |
450 |
390 |
600 |
|
HM-ARF800H |
1600 |
1340 |
600 |
520 |
800 |
|
HM-ARF1000 ساعة |
2000 |
1680 |
750 |
650 |
1000 |
الخصائص
امتصاص الطاقة العالي للسفن الثقيلة
تم تصميم المزلق ليمتص مستويات عالية من الطاقة الحركية الناتجة عن الأوعية الكبيرةضمان التخفيف الفعال للآثار حتى أثناء حوادث الركن عالية الطاقة.
الأداء المستقر تحت الأحمال المتحركة والزاوية
غالباً ما يتضمن الرصيف البحري اتصالًا غير موحد وحملًا غريبًا. يعزز الملف الشكل القوسي الاستقرار الجانبي ويمنع التشوهات غير المتوقعة.الحفاظ على أداء موثوق به في ظل ظروف تحميل معقدة.
زيادة مقاومة المواد في البيئات البحرية
تم تصميم المركب المطاطي ليتحمل التعرض لفترة طويلة للمياه المالحة، الأشعة فوق البنفسجية، وتقلبات درجة الحرارة.هذا يضمن الصمود على المدى الطويل والخصائص الميكانيكية المتسقة في البيئات البحرية القاسية.
التوافق مع أنظمة أجهزة الإطارات الثقيلة
يمكن دمج أدوات القماش القوس مع الإطارات الأمامية الفولاذية ، واللوحات التي تواجه مساحة كبيرة ، والوسائد منخفضة الاحتكاك ،تشكل نظامًا كاملًا للدبابيس الثقيلة مناسبًا للمرافق البحرية البحرية والصناعية.
التطبيقات
قواعد التوريد البحرية ومحطات الخدمة
هذه المدافع مثالية لحماية المرافق المستخدمة من قبل OSVs وسفن AHTS وسفن دعم البناء العاملة في بيئات بحرية صعبة.
المنشآت الصناعية البحرية الثقيلة
تستخدم أجهزة الملاحة المطاطية على نطاق واسع في الموانئ الصناعية التي تتعامل مع المعدات الثقيلة والوحدات والحمولة المشاريعية حيث من المتوقع استخدام طاقة عالية في الرصيف.
أماكن الرصيف المكشوفة
في الأماكن الخاضعة للرياح والأمواج والتيار ، يدعم سلوك التشوه المستقر للدرع إيقاف آمن في ظل ظروف صعبة.
لماذا تختار شركة هونغرونتونغ مارين
الخبرة في تطبيقات أجهزة التشنج في الخارج
"هونغ رونتونغ مارين" لديها خبرة واسعة في توفير أنظمة الدبابيس للمشاريع البحرية و البحرية الثقيلة.
نهج التصميم القائم على الهندسة
تم تصميم كل نظام أجهزة الطوارئ على أساس تحليل طاقة الركوب المفصل والظروف الخاصة بالموقع ، مما يضمن أداءً مثاليًا وسلامة هيكلية.
معايير صناعة صارمة
نطبق مراقبة جودة صارمة طوال عملية التصنيع، من اختيار المواد الخام إلى الفحص النهائي، وضمان الموثوقية في البيئات البحرية المطالبة.
الدعم التشغيلي على المدى الطويل
فريقنا الفني يوفر وثائق شاملة، ودعم التثبيت، والمساعدة المستمرة لضمان الأداء المستمر طوال عمر الخدمة من المدافع.
الأسئلة الشائعة
1هل أورك ربر فيندر مناسبة للبيئات البحرية؟
نعم، تم تصميمها خصيصاً لتحمل الظروف القاسية في الشاطئ، بما في ذلك التعرض للموجات والتيارات والبيئات البحرية المتآكلة.
2هل يمكن أن يتعامل مع الطاقة العالية من السفن الكبيرة؟
مع الاختيار والتكوين المناسبين ، يمكن أن تمتص أجهزة إيقاف المطاط القوس طاقات الركوب العالية التي تولدها السفن البحرية الثقيلة.
3كيف يُؤدي جهاز الدفاع في ظل زاوية القارب؟
يوفر ملف القوس استقرارًا جانبيًا محسنًا ، مما يسمح بتشوه ثابت تحت الأحمال الغريبة والزاوية.
4ما هي المكونات الاختيارية التي يمكن أن يتم توفيرها مع المفرج؟
يمكن توفير الإطارات الأمامية الفولاذية ، وسائط مواجهة UHMW-PE ، وأنظمة الارتكاز المخصصة كجزء من حل كامل.
5هل توفر "هونغ رونتونغ مارين" حسابات تقنية للمشاريع البحرية؟
نعم، فريق الهندسة لدينا يمكن أن تساعد في حسابات طاقة الرصيف وتصميم النظام للتطبيقات البحرية.
