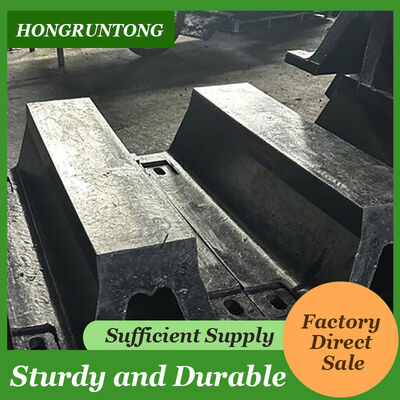

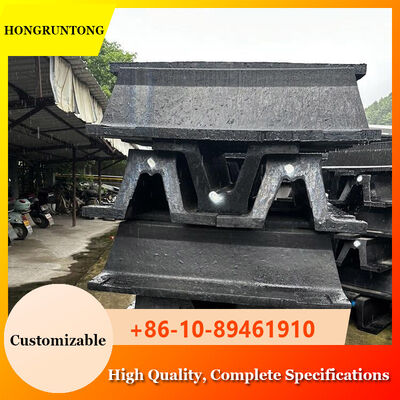

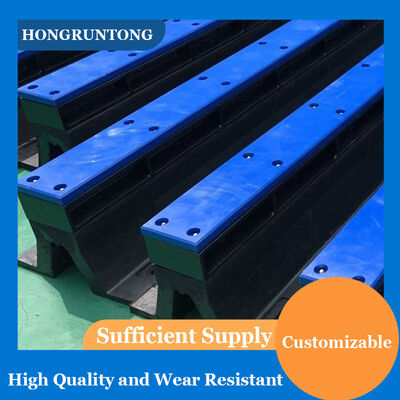

نوع V Fenders تصميم مضغوط مقاومة للصدمات قوية مقاومة للأحوال الجوية الأداء
الوصف
تم تصميم قوس المطاط Fender خصيصا لمصانع السفن ومرافق البناء البحري حيث السفن ذات الاضطرابات الكبيرة توليد طاقة رصيف فورية عالية. أثناء إطلاق السفينة،محاكمة الرصيف، وعمليات الارتباط الأولية ، غالباً ما تكون أحمال الاصطدام أعلى وأقل قابلية للتنبؤ منها في العمليات الروتينية في الميناء. توفر هيكل الدبابيس على شكل قوس تشوهات خاضعة للسيطرة ،مما يسمح لها بامتصاص ذروات الطاقة المفاجئة مع الحفاظ على الاستقرار الهيكلي.
المصنع مصنوع من مركبات المطاط الطبيعي عالية القوة المصممة لمقاومة عالية للحمل والانتعاش المرن السريعقوى تأثير عالية بدون تشقق، التشوه الدائم المفرط، أو فقدان الأداء الميكانيكي.وهو أمر بالغ الأهمية في بيئات ساحات السفن المفتوحة.
من الناحية الهيكلية ، يُحسن ملف القوس توزيع الحمل على طول جدار الرصيف ويمنع تركيز الإجهاد في نقاط التثبيت. The fender can be supplied with heavy-duty steel mounting plates and reinforced anchoring systems to accommodate the high reaction forces generated during vessel launching and berthing of newly built shipsتصميمه القوي والمقرب يسمح بالتركيب على طول الممرات المنزلية وممرات التجهيز ومداخل الحوض الجاف.
في عمليات حوض بناء السفن، تلعب أدوات الحماية الحيوية دوراً حيوياًالمراحل الحرجة للتعامل مع المياه.وأدائها المتوقع يجعلها الحل المفضل لساحات السفن التي تتعامل مع السفن التجارية الكبيرة والهياكل البحرية.
دراسة حالة
احتاج حوض بناء سفن كبير متخصص في بناء ناقلات البضائع والناقلات إلى نظام أجهزة تحديث على طول رصيف التجهيز ، حيث يتم بناء سفن جديدة تتراوح بين 40،000 و 80،000 ،تم ترسيخ 000 طن من السفن اليدوية للتجهيز النهائي والاستعداد للتجربة البحريةخلال الرصيف الأولي بعد الإطلاق، اقتربت السفن من الرصيف تحت قدرة محدودة على المناورة،مما يؤدي إلى ارتفاع قوى الاصطدام الفوري وتوزيع الحمل غير المتساوي على نظام الحاجز الحالي.
وقد زودت شركة هونغرونتونغ مارين بـ"أورك ربر فيندرز" ذات الأدوات الثقيلة المصممة لاستيعاب طاقات الركوب المرتفعة المرتبطة بالسفن الكبيرة الجديدة.تم اختيار المدافع مع زيادة ارتفاع القسم وتحسين صلابة المطاط لضمان امتصاص الطاقة الفعال مع الحد من قوى التفاعل على هيكل الرصيفتم تضمين ألواح تركيب فولاذية مقوية وأنظمة ترسانة قوية لتعزيز موثوقية الهيكل خلال ظروف الذروة.
بعد التثبيت ، أبلغت حوض بناء السفن عن تحسين التحكم والسلامة خلال عمليات الركوب الأولية. تم امتصاص قوى الاصطدام بشكل فعال ،تقليل الضغط على كل من هيكل السفينة وجدار الرصيفعلى مدار دورات إطلاق سفينة متعددة و إرسالها إلى الميناء، حافظت المدافع على سلوك التشوه المستقر دون تلف مرئي أو ارتداء مفرط.لاحظت حوض بناء السفن انخفاضاً في عمليات التفتيش والإصلاح المتعلقة بتلف الأجهزة، وقد تم تبني الحل منذ ذلك الحين كمواصفات قياسية لمرافق إضافية للتجهيز داخل المنشأة.
المواصفات
|
اسم المنتج |
أدوات التشغيل |
|
|
المواد |
المطاط الطبيعي، المطاط السيليكوني |
|
|
اللون |
أسود أو مخصص |
|
|
السطح |
ناعمة |
|
|
الحجم |
الطول |
200-1000ملم |
|
الطول |
1000-3500ملم |
|
|
يمكن تخصيص جميع الأحجام |
||
|
الخصائص الفيزيائية |
محتوى البوليمر |
100% عذراء |
|
درجة حرارة العمل |
-50°C~240°C |
|
|
قوة الشد |
≥16 Mpa |
|
|
الكثافة |
90+/-5 لكل 100 ملم في |
|
|
صلابة |
50-70 (الشاطئ A) |
|
|
الطول |
≥400٪ |
|
|
الخصائص |
1من خلال مقاومة درجات الحرارة العالية |
|
|
2المقاومة للدموع الممتازة المقاومة للزيت المقاومة للشيخوخة |
||
|
3المقاومة للحمض الصناعي والقليات والمرونة الجيدة |
||
|
4تم بناؤها حسب PIANC2002 |
||
|
التطبيق |
محطات متعددة الأغراض ، رامل RoRo ، محطات سفن الركاب ، شراع |
|
|
النموذج |
W |
ب |
F |
ج |
هـ |
|
[م] |
[م] |
[م] |
[م] |
[م] |
|
|
HM-ARF200H |
400 |
320 |
145 |
128 |
200 |
|
HM-ARF250H |
500 |
410 |
175 |
160 |
250 |
|
HM-ARF300H |
600 |
490 |
225 |
196 |
300 |
|
HM-ARF400 ساعة |
800 |
670 |
300 |
260 |
400 |
|
HM-ARF500 ساعة |
1000 |
840 |
375 |
325 |
500 |
|
HM-ARF600H |
1200 |
1010 |
450 |
390 |
600 |
|
HM-ARF800H |
1600 |
1340 |
600 |
520 |
800 |
|
HM-ARF1000 ساعة |
2000 |
1680 |
750 |
650 |
1000 |
الخصائص
أداء متفوق تحت تأثير فوري كبير
قوس المطاطية قادرة على امتصاص الاصطدامات المفاجئة عالية الطاقة المولدة أثناء إطلاق السفينة والرسو للمرة الأولى. هندسة القوس تمكن من التشوه السريع والمسيطر عليه،منع نقل حمولة الصدمة مباشرة إلى هيكل الرصيف.
القدرة على تحمل الحمولة العالية للسفن ذات الحركة الكبيرة
مصمم للسفن التجارية الكبيرة ، يوفر نظام الدبابير قدرة محملة محسنة مع الحفاظ على الاسترداد المرن.هذا يضمن أداء موثوق به حتى عند التعامل مع السفن ذات القدرة المدارية المحدودة.
تعزيز هيكلي وتثبيت آمن
تتوفر لوحات تركيب فولاذية ثقيلة و خيارات ترسيخ لضمان أن يبقى المفرج ثابتًا بشكل آمن في ظل ظروف الحمل القاسية.هذا يقلل من خطر تخفيف أو فشل هيكلي خلال العمليات الحرجة.
الصمود على المدى الطويل في بيئات ساحة السفن المفتوحة
المركب المطاطي يوفر مقاومة للكشط والطقس والتعب، وضمان أداء ثابت على الرغم من التعرض لأشعة الشمس، وتغير درجة الحرارة،والإجهاد الميكانيكي الشائع في إعدادات حوض بناء السفن.
التطبيقات
إطلاق السفينة والرصيف الأولي
توفر أدوات الحماية الحيوية أثناء إطلاق السفينة والرسو الأول، حيث تكون أحمال الاصطدام مرتفعة وغالبًا ما تكون غير متوقعة.
تجهيز الرصيف ومناطق التحضير للمحاكمات البحرية
هذه المدافع تدعم الرصيف الآمن للسفن التي تم بناؤها حديثًا أثناء مراحل التجهيز والتفتيش والاستعداد للتجربة.
مدخلات المرفأ الجاف ومرافق الإصلاح
يتم تثبيتها في مدخلات الرصيف ، وتساعد أدوات الرصيف على توجيه وحماية السفن الكبيرة أثناء عمليات الرصيف وإزالة الرصيف.
لماذا تختار شركة هونغرونتونغ مارين
خبرة واسعة في مشاريع حوض بناء السفن
قدمت شركة هونغروونتونغ مارين أنظمة أجهزة المدافع إلى العديد من حوض بناء السفن في جميع أنحاء العالم. فهمنا لعمليات بناء السفن يسمح لنا بتوفير حلول مصممة خصيصًا لمراحل المعالجة الحرجة.
الحلول الهندسية للعمليات عالية المخاطر
نحن نصمم أنظمة المدافع خصيصًا لسيناريوهات تأثير عالية، وضمان هامش السلامة الكافي والأداء المتوقع أثناء إطلاق السفينة وركن سفينة كبيرة.
المواد ذات الجودة العالية والتصنيع
يتم استخدام مركبات المطاط عالية الجودة فقط ومكونات الصلب المعتمدة للبحرية ، مما يضمن جودة ثابتة وموثوقية طويلة الأجل.
الدعم الفني والمشروع المستجيب
من استشارات التصميم إلى إرشادات التثبيت، توفر شركة هونغرونتونغ مارين دعمًا شاملًا لضمان تنفيذ المشروع بسلاسة وتشغيل موثوق به.
الأسئلة الشائعة
1هل يمكن لـ (آرك) أن يتعامل مع تأثيرات إطلاق السفينة؟
نعم، عندما يتم اختيارها بشكل صحيح، فإنها قادرة على امتصاص الأحمال الفورية الكبيرة التي تولد أثناء إطلاق السفينة والرسو الأولي.
2هل المنفذ مناسب للسفن الكبيرة التي بنيت حديثاً؟
يستخدم عادةً في ناقلات البضائع السائبة والناقلات وغيرها من السفن الكبيرة خلال مراحل التجهيز والتجربة.
3ما هي خيارات التثبيت المتاحة لاستخدام حوض بناء السفن؟
يمكن توفير ألواح تركيب ثقيلة والأنظمة المقوية للترسيخ لتلائم هياكل حوض بناء السفن.
4كيف يعمل المدافع في ظل تأثيرات عالية متكررة؟
الحاجز يحافظ على الاسترداد المرن والنزاهة الهيكلية تحت تأثيرات متكررة عالية الطاقة.
5هل يمكن إعادة استخدام نفس تصميم المفرج لمرافق متعددة؟
نعم، بمجرد التحقق من صحة التصميم، يمكن تكرارها عبر معسكرات السفن المشابهة والمشاريع.
