مروحة مطاطية منخفضة الأداء عالية ضد الشيخوخة ضد التآكل النوع الثابت
الوصف

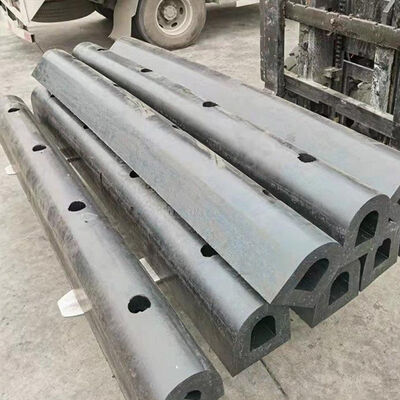

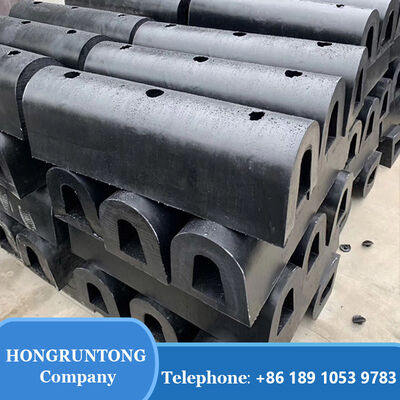

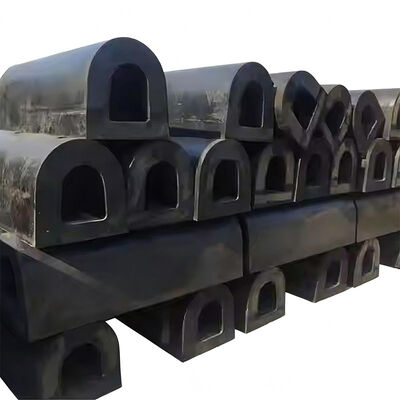

D Type Fenders serve as dependable protective systems in shipbuilding and dry dock environments where controlled contact and structural safeguarding are essential during vessel construction and maintenance phases.
المصنوعة من المطاط عالية المرونة ومعززة السيطرة على الكثافة، هذه المدافع منع ضرر الاتصال الصلب إلى الصلب أثناء محاذاة الهيكل، عمليات التجهيز،والتنقل داخل مساحات رصيف محدودة.
دراسة الحالة حماية المرفأ الجاف للسفن الكبيرة
احتاج حوض بناء السفن الذي يبني 85،000 ناقل حمولة DWT إلى حماية جانبية دائمة داخل غرف رصيف الجاف. بعد تثبيت 400 ملم من Fenders من النوع D على طول جدران الرصيف،تم تقليل تلف غطاء الهيكل أثناء التثبيت بشكل كبيرأكدت فرق الصيانة تحسين سلامة التشغيل وتقليل متطلبات إعادة الطلاء، مما أدى إلى وفورات زمنية قابلة للقياس لكل دورة سفينة.
المواصفات
| اسم المنتج | أجهزة التشويش من نوع D |
| الاسم التجاري | هونغروتونغ مارين |
| المواد | المطاط الطبيعي عالي الأداء |
| اللون | الأسود و متطلبات العملاء |
| النوع | أجهزة الدفع المثبتة من المطاط D |
| المعيار | HGT2866-2016, PIANC2002 |
| امتصاص الطاقة | 147kN إلى 920kN |
| قوة التفاعل | 5.1KN-M إلى 64KN-M |
| التطبيق | الميناء، الميناء، الرصيف، الخ |
| أ | ب | ج | د | E | F | هـ | ك |
| [م] | [م] | [م] | [م] | [م] | [م] | [م] | [م] |
| 70 | 30 | 15 | 30 | 45 | 80 | 90 - 130 | 200 - 300 |
| 100 | 45 | 15 | 30 | 50 | 100 | 90 - 130 | 200 - 300 |
| 125 | 60 | 20 | 40 | 60 | 125 | 110 - 150 | 250 - 300 |
| 150 | 75 | 20 | 40 | 75 | 150 | 110 - 150 | 250 - 300 |
| 150 | 80 | 25 | 50 | 100 | 200 | 130 - 180 | 300 - 400 |
| 200 | 100 | 25 | 50 | 100 | 200 | 130 - 180 | 300 - 400 |
| 200 | 100 | 30 | 60 | 125 | 250 | 140 - 200 | 350 - 450 |
| 250 | 125 | 30 | 60 | 125 | 250 | 140 - 200 | 350 - 450 |
| 300 | 150 | 30 | 60 | 150 | 300 | 140 - 200 | 350 - 450 |
| 350 | 175 | 35 | 75 | 175 | 350 | 140 - 200 | 350 - 450 |
| 380 | 190 | 35 | 75 | 190 | 380 | 140 - 200 | 350 - 450 |
| 300 | 150 | 35 | 75 | 175 | 400 | 140 - 200 | 350 - 450 |
| 400 | 200 | 35 | 75 | 200 | 400 | 140 - 200 | 350 - 450 |
| 500 | 250 | 45 | 90 | 250 | 500 | 160 - 230 | 400 - 500 |
| * ملاحظة: يمكن تخصيص الأحجام الأخرى وفقًا لمتطلباتك. | |||||||
| أ | ب | ج | د | E | F | G | هـ | ك |
| [م] | [م] | [م] | [م] | [م] | [م] | [م] | [م] | [م] |
| 100 | 25 | 10 | 30 | 15 | 100 | 50 | 90 - 130 | 200 - 300 |
| 150 | 30 | 12 | 65 | 20 | 150 | 75 | 110 - 150 | 250 - 350 |
| 200 | 45 | 15 | 75 | 25 | 200 | 100 | 130 - 180 | 300 - 400 |
| 250 | 50 | 20 | 100 | 30 | 250 | 125 | 140 - 200 | 350 - 450 |
| 300 | 60 | 25 | 125 | 30 | 300 | 150 | 140 - 200 | 350 - 450 |
| 350 | 70 | 25 | 150 | 35 | 350 | 175 | 140 - 200 | 350 - 450 |
| 400 | 80 | 30 | 175 | 35 | 400 | 200 | 140 - 200 | 350 - 450 |
| 400 | 80 | 30 | 200 | 35 | 400 | 200 | 140 - 200 | 350 - 450 |
| 500 | 100 | 30 | 250 | 35 | 500 | 250 | 140 - 200 | 350 - 450 |
الخصائص
استرداد مرن عالي للمناورة منخفضة السرعة
في عمليات حوض بناء السفن والرصيف الجاف ، تحدث حركات السفن عادة في سرعات منخفضة خاضعة للرقابة ولكن مستمرة. تتيح هندسة Fender Type D الضغط التدريجي في هذه الظروف ،توفير مسدس كاف دون توليد قوة ارتداد مفرطة يمكن أن تزعزع استقرار المحاذاةيضمن التركيب الجزيئي للصلة المتقاطعة المطاط تعافي مرن سريع بعد كل دورة ضغط، ومنع التشوه التراكمي والحفاظ على أداء ثابت مع مرور الوقت.
المقاومة الممتازة للدموع والكسر
أثناء محاذاة السفينة ، غالباً ما يحدث الاحتكاك الجانبي على طول سطح المفرج.تستخدم هونغروونتونغ مارين مركبات مطاطية مصممة بمقاومة مزدهرة للدموع وقوة سحب عالية لمنع تمزق السطح أو تشق الحافةتثبت المحاكاة المختبرية للكشط أن المادة تحافظ على سلامتها الهيكلية حتى بعد اتصال ميكانيكي طويل مع طبقة الصلب للهيكل أو سلاسل الراساة أو معدات الرصيف.
استقرار الأبعاد تحت الحمل المستمر
تتضمن عمليات الرصيف الجاف في بعض الأحيان اتصالًا ثابتًا طويلًا بين هيكل السفينة وجدار الرصيف.الكثافة الداخلية والتركيب المركب من D النوع Fenders لدينا تقليل تشوه الزحف خلال فترات ضغط طويلةهذا يضمن أن الحاجز يحافظ على هندسته الأصلية ويستمر في توفير توزيع حمولة موحد دون تسطيح أو تصلب.
واجهة تركيب محسنة لسلامة الهيكل
السطح الخلفي المسطح يسمح بالمسدس الآمن ضد جدران رصيف الخرسانة المعززة أو الصلب.يتم محاذاة ثقوب التثبيت من قبل بدقة لتقليل ضغوط التثبيت ومنع الضغط غير المتساوي- أجهزة غسيل من الفولاذ المقاوم للصدأ أو ألواح الدعم الاختيارية تعزز الموثوقية الهيكلية في المنشآت ذات الحمولة العالية.
التطبيقات
غرف المرفأ الجافة
يتم تثبيت طراز D Fenders على نطاق واسع على طول جدران الغرفة حيث يتم وضع السفن للبناء أو الصيانة.أنها تمنع الأضرار الهيكلية أثناء تحريك الهيكل وتوفير اتصال وقائي ثابت خلال فترات إصلاح طويلة.
منصات تجهيز بناء السفن
خلال المراحل النهائية من التجهيز ، يتم إعادة وضع السفن في كثير من الأحيان لتثبيت المعدات. تحمي أنظمة المسامير كل من طلاء الهيكل والبنية التحتية للمرفأ من الاصطدام غير المقصود.
مرافق صيانة السفن وتعديلها
في ساحات الإصلاح حيث تخضع السفن لتعزيز هيكلي أو إعادة طلاء ، تحمي Fenders من النوع D أسطح الهيكل الحرجة ، مما يقلل من تكاليف إعادة العمل ويزيد من الكفاءة العامة.
لماذا تختار شركة هونغرونتونغ مارين
خبرة متخصصة في بيئات هندسة حوض بناء السفن
(هونغرونتونغ مارين) تفهم التعقيدات التشغيلية لمرافق بناء السفن وصيانتها فريقنا الهندسي يقيم أبعاد الرصيفومناطق التواصل لتوصية المواصفات المثلىهذا يضمن التوافق الدقيق مع سير العمل في حوض بناء السفن والقيود التشغيلية.
تكنولوجيا التجمع المتقدمة للمطاط
صيغنا المطاطية تم تطويرها من خلال عمليات التشويش المسيطر عليها التي توازن الصلابة، وقوة الشد، وخصائص التمدد.كل دفعة إنتاج تخضع لاختبارات جودة صارمة، بما في ذلك تحليل ضغط الشد ، والطول عند قياس الكسر ، والتحقق من الصلابة ، ومحاكاة الشيخوخة المتسارعة.هذا النهج العلمي يضمن أداء ميكانيكي متسق عبر المنشآت الكبيرة.
التصنيع الدقيق وضمان الجودة
دقة الأبعاد ضرورية في تطبيقات الحاويات الجافة، وتحافظ خطوط إنتاجنا على مساوئ ضيقة لضمان التوجيه الصحيح والتركيب السهل.إجراءات فحص شاملة تؤكد الكثافة الموحدة والسلامة الهيكلية قبل الشحن.
الدعم الفني طويل الأجل والتعاون في المشروع
نحن نقدم رسومات التثبيت التفصيلية، توصيات التثبيت، والاستشارات في الموقع عند الضرورة. دعمنا بعد البيع يضمن أن أجزاء استبدال،والمساعدة الهندسية متاحة بسهولة طوال دورة حياة المنتج.
الأسئلة الشائعة
1هل أجهزة الدفع من النوع D مناسبة للاتصال الساكن المستمر في الأرصفة الجافة؟
نعم، لقد صممت للحفاظ على استقرار الأبعاد والمرونة حتى في ظل ظروف ضغط طويلة.
2هل يمكن تعديل صلابة للعمليات منخفضة السرعة؟
نعم، يمكن تخصيص صلابة الشاطئ لتحسين أداء التخفيف.
3ما هي أجهزة التثبيت الموصى بها؟
يوصى بالشفرات المقاومة للتآكل وألواح الدعم المقوية للمنشآت الثقيلة.
4كم مرة يجب فحصها؟
التفتيش السنوي كافي بشكل عام ما لم يكن عرضاً لضغوط تشغيلية شديدة.
5هل يمكن استبدال الأجزاء المتضررة بشكل فردي؟
نعم، التثبيت الوحدوي يسمح باستبدال انتقائي دون إزالة النظام بأكمله.
