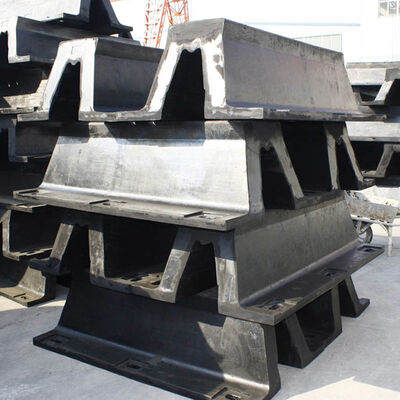

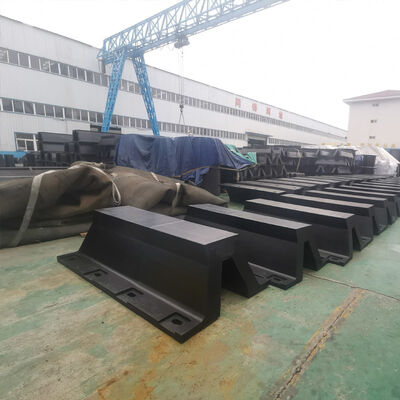

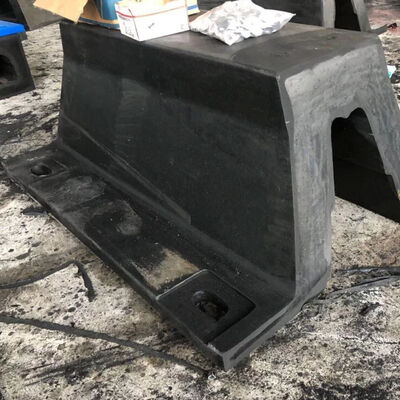

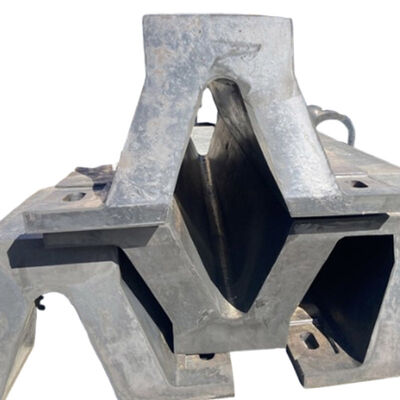

قوس مطاطي هو نظام حماية هيكلي بحري مصمم لاستيعاب طاقة الحمل العالي وتخفيف الأثر المسيطر عليه بين هيكل السفينة والبنية التحتية البحرية أو الساحلية.يتم تصنيع المنتج باستخدام مركبات الاستومر ذات الجودة البحرية من خلال عمليات التشويش والتشكيل الخاضعة للرقابةيضمن سلامة جزيئية مستقرة، والاحتفاظ بالمرونة على المدى الطويل، ومقاومة التعب تحت دورات التحميل الضغط المتكررة.
يعتمد التكوين الهيكلي على هندسة قوسية محسّنة لظروف الهندسة البحرية حيث تتأثر حركة السفينة بتأثير الموجات وحمل الرياح وقوى التعيين الديناميكية.يعمل النظام من خلال التشوه التدريجي تحت الحمل الصدمةتحويل الطاقة الحركية إلى طاقة الإجهاد المرن وتقليل تركيز الإجهاد على كل من هياكل السفن والمنشآت البحرية الثابتة.
المنتج مصمم للمحطات البحرية ومحطات التحميل الساحلية والبيئات البحرية المعرضة حيث تتضمن ظروف التشغيل تأثير الموجة المستمرة ، والتعرض للتآكل في المياه المالحة ،و زوايا إيقاف السفن غير المنتظمة.
محطة نقل الغاز المسال في الخارج تقع في راسلافان،قامت قطر بتطبيق أنظمة قوس مطاطي لتحسين سلامة الرصيف للناقلات البحرية التي تعمل في ظروف عالية التعرض في البحرتعمل المنشأة في بيئة تتميز بتأثير الرياح القوية، وتغيرات المد والجزر،وحركة السفينة التي تسببها الموجة والتي أدت في السابق إلى سلوك غير مستقر في الرصيف وتسريع ارتداء أنظمة الدبابيس الحالية.
The operational challenge involved reducing impact stress during vessel approach under dynamic positioning conditions while maintaining structural protection for offshore loading arms and platform interfacesأظهرت أنظمة الحماية القائمة أداءً محدودًا في ظل الاتصال الزاوي للقناة وتقلب الأحمال.
تم تثبيت وحدات Arch Rubber Fender في نقاط الاتصال الأساسية على هيكل الرصيف البحري مع تعزيز واجهات التثبيت لاستيعاب نقل الحمل متعدد الاتجاهات.بعد التنفيذ، أظهرت بيانات الرصد تحسن الاستقرار أثناء ركوب السفن وتقليل تقلبات الأثر تحت حركة الموجة.ساهم النظام في تحسين استمرارية التشغيل وتقليل تواتر تدخلات الصيانة في الظروف البحرية.
| اسم المنتج | أدوات التشغيل |
| المواد | المطاط الطبيعي، المطاط السيليكوني |
| اللون | أسود أو مخصص |
| السطح | ناعمة |
| الحجم | ارتفاع: 200-1000 مم الطول: 1000-3500 مم يمكن تخصيص جميع الأحجام |
| الخصائص الفيزيائية | محتوى البوليمر: 100٪ من البكر درجة حرارة العمل: -50°C~240°C قوة السحب: ≥16 Mpa الكثافة: 90+/-5 لكل 100 ملم في صلابة: 50-70 (الشاطئ A) التمدد: ≥400٪ |
| الخصائص | 1من خلال مقاومة درجات الحرارة العالية 2المقاومة للدموع الممتازة المقاومة للزيت المقاومة للشيخوخة 3المقاومة للحمض الصناعي والقليات والمرونة الجيدة 4تم بناؤها حسب PIANC2002 |
| التطبيق | محطات متعددة الأغراض ، رامل RoRo ، محطات سفن الركاب ، شراع |
| النموذج | W [ملم] | B [ملم] | F [ملم] | C [ملم] | (م) |
|---|---|---|---|---|---|
| HM-ARF200H | 400 | 320 | 145 | 128 | 200 |
| HM-ARF250H | 500 | 410 | 175 | 160 | 250 |
| HM-ARF300H | 600 | 490 | 225 | 196 | 300 |
| HM-ARF400H | 800 | 670 | 300 | 260 | 400 |
| HM-ARF500H | 1000 | 840 | 375 | 325 | 500 |
| HM-ARF600H | 1200 | 1010 | 450 | 390 | 600 |
| HM-ARF800H | 1600 | 1340 | 600 | 520 | 800 |
| HM-ARF1000H | 2000 | 1680 | 750 | 650 | 1000 |
