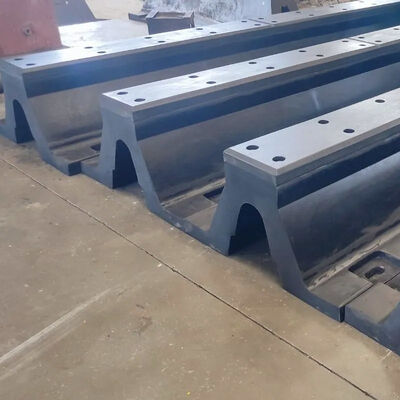

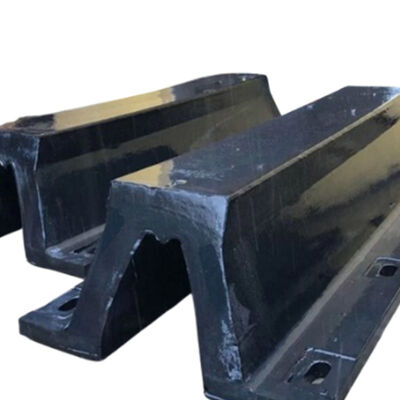

قوس مطاطي هو نظام حماية من الاصطدام البحري مصمم لحياة خدمة طويلة في ظروف الركوب المطالبة حيث الضغط المتكرر، والتعرض للبيئة،والاستقرار الهيكلي هي اعتبارات تصميم حاسمة.
المصنوع من مركبات إيلاستومر بحرية عالية الأداء باستخدام الخلط المتحكم به، وتصنيع الدقة، وعمليات التشويش المثلى،هذا الدرع يحقق خصائص مواد متسقة في جميع أنحاء الجسم المطاطي بأكملهعملية التصنيع تضمن توزيع الكثافة المتساوية، والصلابة المستقرة، والأداء الميكانيكي الموثوق به خلال التشغيل على المدى الطويل.
بدأ ميناء تجاري متعدد الأغراض في هامبورغ، ألمانيا مشروع تجديد البنية التحتية لتحسين متانة أنظمة حماية الرصيف الخاصة به التي تخدم سفن الشحن، السفن Ro-Ro،وسفن الخدمة الساحلية.
كان نظام المدافع الأصلي يعمل منذ أكثر من عقد من الزمن وظهرت شيخوخة مواد تدريجيةوالكسر السطحي الناجم عن التعرض الطويل الأجل للأشعة فوق البنفسجية ودورات الضغط المتكررة.

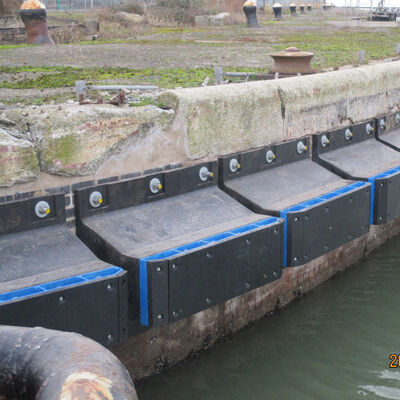

بعد تثبيت أنظمة المدافع المطاطية القوس المصنوعة من مركبات الاستومر البحرية عالية الأداء، أظهرت عمليات التفتيش الروتينية أن المدافع حافظت على هندسة مستقرة،مرونة ثابتة، وخصائص امتصاص طاقة موثوقة مع ارتداء سطحي طفيف فقط. أبلغ موظفو صيانة الميناء عن انخفاض كبير في تواتر استبدال وعبء عمل التفتيش.
| المعلم | المواصفات |
|---|---|
| اسم المنتج | أدوات التشغيل |
| المواد | المطاط الطبيعي، المطاط السيليكوني |
| اللون | أسود أو مخصص |
| السطح | ناعمة |
| الحجم | ارتفاع: 200-1000 مم الطول: 1000-3500 مم يمكن تخصيص جميع الأحجام |
| الخصائص الفيزيائية | محتوى البوليمر: 100٪ من البكر درجة حرارة العمل: -50°C~240°C قوة السحب: ≥16 Mpa الكثافة: 90+/-5 لكل 100 ملم في صلابة: 50-70 (الشاطئ A) التمدد: ≥400٪ |
| الخصائص |
|
| التطبيق | محطات متعددة الأغراض ، رامل RoRo ، محطات سفن الركاب ، شراع |
| النموذج | W [ملم] | B [ملم] | F [ملم] | C [ملم] | (م) |
|---|---|---|---|---|---|
| HM-ARF200H | 400 | 320 | 145 | 128 | 200 |
| HM-ARF250H | 500 | 410 | 175 | 160 | 250 |
| HM-ARF300H | 600 | 490 | 225 | 196 | 300 |
| HM-ARF400H | 800 | 670 | 300 | 260 | 400 |
| HM-ARF500H | 1000 | 840 | 375 | 325 | 500 |
| HM-ARF600H | 1200 | 1010 | 450 | 390 | 600 |
| HM-ARF800H | 1600 | 1340 | 600 | 520 | 800 |
| HM-ARF1000H | 2000 | 1680 | 750 | 650 | 1000 |
المركبات المعدلة خصيصًا للسلع البحرية توفر خصائص ميكانيكية متوازنة بما في ذلك قوة الشد والطول واسترداد الضغط ومقاومة الاحتكاك.يحتفظ تكوين المادة المثالي بالمرونة المستقرة خلال التعرض لفترة طويلة لمياه البحر، الأكسجين، الأوزون، والإشعاع فوق البنفسجي.
مصممة للحفاظ على سلامة الهيكل تحت الحمل الدوري على المدى الطويل عن طريق التحكم في توزيع الإجهاد الداخلي في جميع أنحاء جسم المطاط.الهندسة المحسّنة للقوس تقلل من التشوهات المحلية وتحد من تركيز الإجهاد، مما يسمح بالانتعاش الفعال بعد اصطدامات السفينة المتكررة.
مصممة للحفاظ على الهندسة الأصلية بعد التشوه المتكرر من خلال الربط الجزيئي المتحكم به الذي تم تحقيقه أثناء التشويش.خصائص الاسترداد المستقر تساعد على الحفاظ على قدرة استيعاب الطاقة المتسقة على مدى آلاف دورات الرصيف.
تم تصميم نظام المواد لمقاومة تدهور البيئة من خلال تحسين مقاومة الأكسدة والطقس والهجوم الكيميائي.هذا يعزز استقرار الأبعاد ويدعم الأداء الميكانيكي الموثوق به طوال التشغيل في الهواء الطلق على المدى الطويل.
التركيز الكبير على علم المواد خلال تطوير المنتج والتصنيع. صياغة مركبات المطاط، اختيار المواد الخام، التحكم في الخلط،ويتم إدارة معايير التشطيب من خلال إجراءات الإنتاج الموحدة لضمان الأداء الميكانيكي المتسق.
إن الإنتاج باستخدام معدات التشكيل الخاضعة للسيطرة وعمليات التصنيع الموحدة يحقق دقة أبعاد موحدة وخصائص مادية مستقرة.إجراءات التفتيش المتعددة تضمن أن كل منتج نهائي يفي بالمواصفات الهندسية.
دعم هندسي مخصص من خلال ضبط أبعاد المنتج، صلابة المطاط، ترتيبات التثبيت،المواصفات الهيكلية لتحقيق التوافق مع متطلبات الأداء الخاصة بالمشروع.
ويمتد دعم الهندسة إلى ما وراء تصنيع المنتج لتشمل الاستشارات التقنية أثناء تخطيط المشروع، واختيار المنتج، وتوجيه التثبيت،وتوصيات الصيانة التشغيلية.
