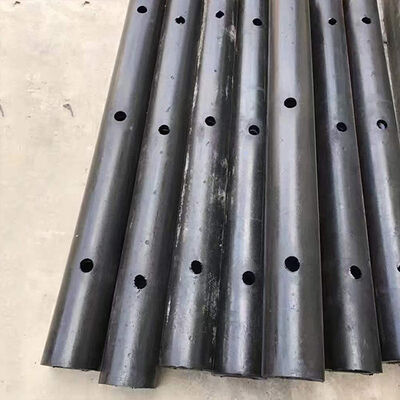

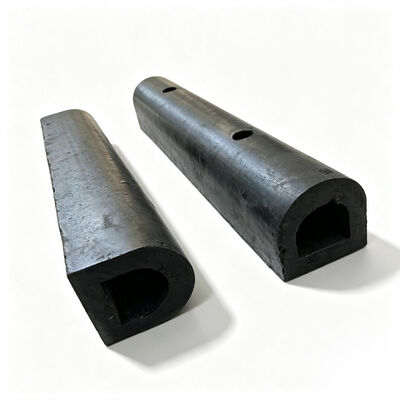

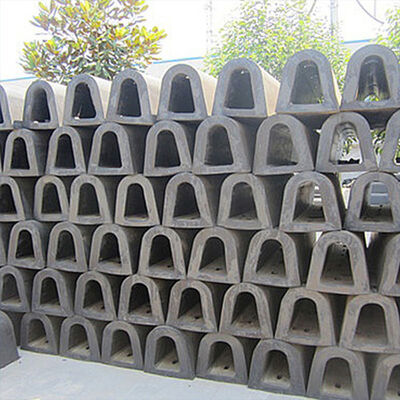

تم تطوير واقيات من النوع D وهي مقاطع مطاطية مبثوقة مصممة بدقة للمنشآت البحرية التي تتطلب امتصاصًا موثوقًا للصدمات، وقوة رد فعل متحكم بها، وحماية متينة تحت التلامس المتكرر للسفن. يجمع المقطع العرضي على شكل حرف D بين غلاف تركيب مدمج وحجم مطاط كافٍ لاستيعاب الضغط وتوزيع أحمال التلامس بين السفينة ورصيف، أو عوامة، أو رصيف، أو منصة، أو أي هيكل داعم آخر.
جسم الواقي مصنوع من مركبات مطاطية عالية القوة مختارة وفقًا للمتطلبات الميكانيكية والبيئية للمشروع. تسمح هذه الخصائص للمقطع النهائي بالحفاظ على السلامة الهيكلية والمرونة الوظيفية أثناء الخدمة البحرية طويلة الأجل.
يعتمد مبدأ التشغيل على التشوه المرن المتحكم فيه. عندما تقترب السفينة من هيكل محمي، يتم نقل قوة التلامس الأولية إلى المقطع المطاطي. مع زيادة الحمل، ينضغط جسم على شكل حرف D ويتشوه تدريجيًا، ويمتص جزءًا من طاقة الصدمة ويقلل من معدل نقل الحمل إلى الهيكل الداعم. بعد إزالة القوة الخارجية، يستعيد المطاط شكله الأصلي.
هذه الآلية التشوهية ذات قيمة خاصة للمنشآت البحرية المعرضة لظروف تشغيل متغيرة بما في ذلك إزاحة السفينة، وسرعة الرصيف، وزاوية الاقتراب، والمد والجزر، والتيار، والرياح، وحركة الأمواج، وحركة الإرساء.

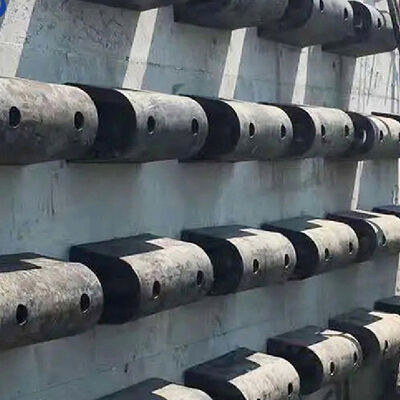

قامت سلطة ميناء في شمال أوروبا بتنفيذ مشروع توسعة لزيادة قدرة المناولة للسفن العامة، وسفن الحاويات الفرعية، وناقلات البضائع الساحلية. كان قسم الرصيف الجديد بطول حوالي 175 مترًا وتضمن هياكل خرسانية مسلحة بأعضاء دعم فولاذية مدمجة.
اختار مهندسو المشروع تكوين واقيات من النوع D لأن المقطع يمكن أن يوفر سطح تلامس مرن مع الحفاظ على غلاف تركيب مدمج نسبيًا. شملت عملية الهندسة مراجعة رسومات الرصيف، وأبعاد التركيب، وخصائص السفن المتوقعة، والظروف البيئية.
تم التنفيذ قبل بداية موسم التشغيل الرئيسي. خلال فترة التشغيل الأولى، استقبل الرصيف سفنًا ذات أشكال هياكل وظروف تحميل مختلفة. استوعب نظام الواقيات الاختلافات في موضع التلامس مع الحفاظ على واجهة مرنة بين السفن والرصيف.
| اسم المنتج | واقيات من النوع D |
|---|---|
| اسم العلامة التجارية | هونغرونتونغ مارين |
| المادة | مطاط طبيعي عالي الأداء |
| اللون | أسود ومتطلبات العملاء |
| النوع | واقيات مطاطية ثابتة من النوع D |
| المعيار | HGT2866-2016، PIANC2002 |
| امتصاص الطاقة | 147 كيلو نيوتن إلى 920 كيلو نيوتن |
| قوة رد الفعل | 5.1 كيلو نيوتن متر إلى 64 كيلو نيوتن متر |
| التطبيق | ميناء، رصيف، إلخ |
| أ [مم] | ب [مم] | ج [مم] | د [مم] | هـ [مم] | و [مم] | ح [مم] | ك [مم] |
|---|---|---|---|---|---|---|---|
| 70 | 30 | 15 | 30 | 45 | 80 | 90-130 | 200-300 |
| 100 | 45 | 15 | 30 | 50 | 100 | 90-130 | 200-300 |
| 125 | 60 | 20 | 40 | 60 | 125 | 110-150 | 250-300 |
| 150 | 75 | 20 | 40 | 75 | 150 | 110-150 | 250-300 |
| 150 | 80 | 25 | 50 | 100 | 200 | 130-180 | 300-400 |
| 200 | 100 | 25 | 50 | 100 | 200 | 130-180 | 300-400 |
| 200 | 100 | 30 | 60 | 125 | 250 | 140-200 | 350-450 |
| 250 | 125 | 30 | 60 | 125 | 250 | 140-200 | 350-450 |
| 300 | 150 | 30 | 60 | 150 | 300 | 140-200 | 350-450 |
| 350 | 175 | 35 | 75 | 175 | 350 | 140-200 | 350-450 |
| 380 | 190 | 35 | 75 | 190 | 380 | 140-200 | 350-450 |
| 300 | 150 | 35 | 75 | 175 | 400 | 140-200 | 350-450 |
| 400 | 200 | 35 | 75 | 200 | 400 | 140-200 | 350-450 |
| 500 | 250 | 45 | 90 | 250 | 500 | 160-230 | 400-500 |
| أ [مم] | ب [مم] | ج [مم] | د [مم] | هـ [مم] | و [مم] | ز [مم] | ح [مم] | ك [مم] |
|---|---|---|---|---|---|---|---|---|
| 100 | 25 | 10 | 30 | 15 | 100 | 50 | 90-130 | 200-300 |
| 150 | 30 | 12 | 65 | 20 | 150 | 75 | 110-150 | 250-350 |
| 200 | 45 | 15 | 75 | 25 | 200 | 100 | 130-180 | 300-400 |
| 250 | 50 | 20 | 100 | 30 | 250 | 125 | 140-200 | 350-450 |
| 300 | 60 | 25 | 125 | 30 | 300 | 150 | 140-200 | 350-450 |
| 350 | 70 | 25 | 150 | 35 | 350 | 175 | 140-200 | 350-450 |
| 400 | 80 | 30 | 175 | 35 | 400 | 200 | 140-200 | 350-450 |
| 400 | 80 | 30 | 200 | 35 | 400 | 200 | 140-200 | 350-450 |
| 500 | 100 | 30 | 250 | 35 | 500 | 250 | 140-200 | 350-450 |
