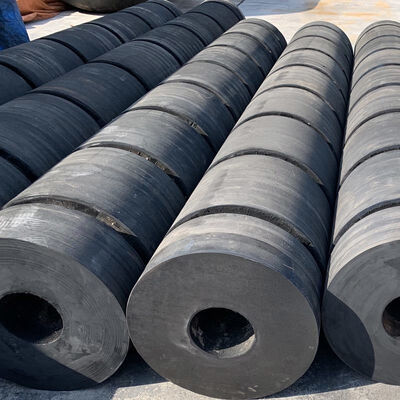

حواجز القاطرات أداء ممتاز في التخفيف، مطاط بحري، جودة معتمدة

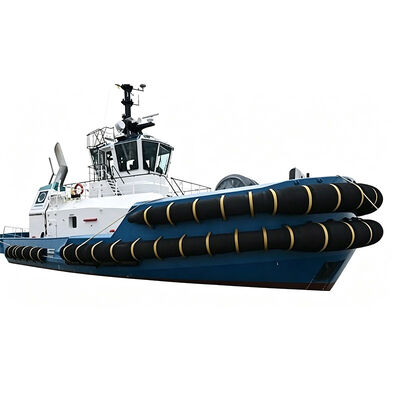

حواجز القاطرات هي مكونات مطاطية بحرية مصممة لتوفير حماية محكومة للقاطرات أثناء عمليات مناولة السفن، السحب، المرافقة، الدفع، الرسو، مغادرة الرسو، وعمليات تحديد مواقع المعدات العائمة. يتم تركيب النظام في مناطق الاتصال المحددة لهيكل القاطرة ويعمل كواجهة ميكانيكية مرنة بين القاطرة وسفينة أخرى أو هيكل بحري.
في التشغيل العادي، تتعرض الحاجز للانضغاط، الصدم، الاحتكاك، القص، والحمل الدوري المتكرر. الغرض الهندسي منها هو امتصاص وتوزيع قوى الاتصال قبل وصولها إلى هيكل الهيكل الفولاذي، مع تقليل الضغط المركز المنقول إلى السفينة المتصلة. هذه الوظيفة مهمة بشكل خاص للقاطرات لأن الاتصال بين السفن غالباً ما يكون جزءاً مقصوداً من المناورة بدلاً من كونه حدثاً غير طبيعي.
دراسة حالة: حواجز القاطرات لأسطول سحب في ميناء نهري في البرازيل
قام مشغل ميناء نهري في البرازيل بصيانة أسطول من القاطرات التقليدية بقوة 1900 حصان تستخدم للمساعدة في مناولة ناقلات البضائع السائبة وناقلات الأنهار على طول محطة شحن داخلية مزدحمة. تم تخصيص إحدى القاطرات التي تزن 310 طن بشكل أساسي لمناولة الناقلات ومناورة السفن الكبيرة. نظرًا لأن المحطة كانت تعمل باستمرار على مدار العام، فقد قامت القاطرة بعدد كبير من دورات الدفع والسحب كل أسبوع.
كان ترتيب الحواجز الحالي للسفينة في الخدمة لفترة طويلة وأظهر تآكلاً كبيراً حول أكتاف المقدمة ومناطق الاتصال الجانبية. كانت المشكلة الأكثر وضوحاً هي التآكل غير المتساوي الناجم عن الاتصال المتكرر بناقلات الفولاذ أثناء تحديد المواقع بسرعة منخفضة. أصبح سطح الحاجز أرق في عدة مناطق ذات اتصال عالٍ، بينما شهدت أقسام أخرى تآكلاً أقل بكثير.
أراد المشغل تحسين اتساق ترتيب الحواجز دون إجراء تعديلات كبيرة على هيكل القاطرة. لذلك، ركز المشروع على استبدال المكونات المتآكلة بتكوين متوافق مع نقاط التركيب الحالية مع تحسين توزيع منطقة الاتصال.
المواصفات
| مكان المنشأ |
الصين |
| اسم العلامة التجارية |
هونغرونغتون مارين |
| اسم المنتج |
حواجز القاطرات |
| المادة |
مطاط طبيعي عالي الجودة |
| الضمان |
3 سنوات |
| المعيار |
PIANC2002, HGT2866-2016 |
| مقاومة الشد |
≥16 ميجا باسكال |
| الصلابة |
≤82 شور أ |
| عمر الخدمة |
15-20 سنة |
| الخدمة |
OEM أو ODM |
| اللون |
متطلبات العملاء |
| التطبيق |
قاطرة، قارب عمل، إلخ |
الأبعاد الفنية
| D*d |
E |
A كحد أقصى |
B كحد أقصى |
C |
M |
F |
L |
| 250*125 |
190 |
200 |
570 |
500 |
75 |
300 |
2-13 متر في قسم واحد أو موصلة لطول أطول |
| 300*150 |
225 |
225 |
600 |
700 |
75 |
350 |
|
| 380*190 |
280 |
225 |
650 |
800 |
100 |
400 |
|
| 400*200 |
300 |
250 |
670 |
800 |
100 |
400 |
|
| 450*225 |
350 |
250 |
700 |
850 |
100 |
400 |
|
| 480*240 |
350 |
250 |
700 |
850 |
100 |
400 |
|
| 500*250 |
375 |
280 |
730 |
900 |
100 |
400 |
|
| 540*270 |
375 |
280 |
730 |
900 |
100 |
400 |
|
| 600*300 |
450 |
300 |
800 |
900 |
125 |
500 |
|
| 700*350 |
500 |
350 |
870 |
950 |
125 |
500 |
|
| 800*400 |
600 |
350 |
930 |
1000 |
125 |
500 |
|
| 900*450 |
675 |
350 |
1000 |
1100 |
150 |
500 |
|
الميزات الرئيسية
مقطع جانبي متطابق بدقة لحماية المقدمة والكتف
يمكن أن تتعرض مناطق المقدمة والكتف للقاطرة لظروف اتصال مختلفة عن الأقسام الجانبية المركزية. أثناء عمليات الدفع، قد تقترب القاطرة من سفينة بزاوية، مما يتسبب في بدء الاتصال عند كتف المقدمة قبل توزيع القوة على طول الجانب. لذلك، يجب أن يستوعب شكل الحاجز هندسة الاتصال المتغيرة دون إنشاء إجهاد موضعي مفرط.
يمكن تصنيع حواجز القاطرات بأبعاد وأشكال مناسبة لهذه الأقسام الهيكلية المحددة. تحدد هندسة المقطع العرضي مساحة الاتصال المتاحة وتتحكم في كيفية تشوه المطاط مع زيادة الحمل. يمكن للشكل المتطابق بشكل صحيح أن يتوافق مع سطح الهيكل المتصل مع الحفاظ على سمك مادة كافٍ للتشغيل المتكرر.
قوة رد فعل محكومة وضغط اتصال
يجب أن يمتص الحاجز طاقة الاتصال دون توليد قوة رد فعل مفرطة. هذان المتطلبان مرتبطان ارتباطاً وثيقاً بصلابة المطاط، وأبعاد الشكل، وخصائص الانضغاط، ومساحة التشوه المتاحة.
عند انضغاط الحاجز، تزداد قوة رد فعله وفقاً لدرجة التشوه. يسمح الشكل المناسب للمطاط بالتشوه التدريجي ضمن نطاق التشغيل المقصود. يساعد هذا الاستجابة المحكومة على توزيع حمل الاتصال بدلاً من نقل قوة مفاجئة مباشرة إلى هيكل القاطرة.
مقاومة التعب لدورات التشغيل عالية التردد
قد تتعرض قاطرة تعمل في ميناء تجاري لآلاف دورات الاتصال على مدار حياتها العملية. تتسبب كل دورة في تشوه داخل جسم المطاط، يليه استعادة جزئية أو كاملة. يؤدي التشوه المتكرر إلى إجهادات تعب يجب أخذها في الاعتبار أثناء اختيار المواد والشكل.
يتم اختيار مركب المطاط للحفاظ على خصائصه الوظيفية من خلال التحميل الميكانيكي المتكرر. كما أن المعالجة المناسبة والتصنيع المتحكم فيه مهمان لأن اتساق المادة الداخلية يؤثر على سلوك التعب.
مقاومة العوامل الجوية ومياه البحر للتعرض البحري طويل الأمد
تبقى حواجز القاطرات معرضة للبيئة الخارجية طوال عمر خدمتها. على عكس مكونات الآلات المحمية، فهي تتعرض بشكل روتيني لمياه البحر، والمطر، وأشعة الشمس، ورواسب الملح، وتغيرات درجات الحرارة، والتلوث الميكانيكي.
يمكن اختيار مركب المطاط لتوفير مقاومة للإجهادات البيئية البحرية الشائعة. تساعد مقاومة العوامل الجوية على تقليل التدهور الناجم عن التعرض المطول للأشعة فوق البنفسجية، بينما تدعم خصائص المواد المناسبة المرونة المستمرة في الظروف الخارجية.
التطبيقات
- الموانئ النهرية ومحطات الممرات المائية الداخلية: تعمل قاطرات الأنهار بشكل متكرر في قنوات ملاحة ضيقة حيث يتطلب الدفع ومناولة الناقلات اتصالاً مادياً متكرراً.
- محطات البضائع السائبة والبضائع العامة: تساعد قاطرات الدعم لمحطات البضائع السائبة والبضائع العامة السفن الكبيرة بشكل متكرر أثناء الرسو والمغادرة.
- إصلاح السفن وتجديد الأسطول: غالباً ما تتطلب القاطرات القديمة استبدال الحواجز مع الاحتفاظ بهياكلها وهياكل التركيب الأصلية.
لماذا تختار هونغرونغتون مارين
- خبرة إنتاج طويلة الأمد: أكثر من 30 عاماً من الخبرة في التصنيع تخدم التطبيقات البحرية والصناعية.
- هندسة مخصصة: العمل من رسومات السفينة، أبعاد التركيب، أو قياسات مقدمة من العميل لتصميمات متوافقة.
- فحص الإنتاج والتحكم في المواصفات: مراقبة جودة شاملة بما في ذلك الفحوصات البعدية والفحص المتعلق بالمواد.
- توريد منسق لصيانة الأسطول: دعم مشتريات الأسطول المنظمة مع تحديد واضح للمواصفات للسفن المختلفة.
أسئلة متكررة
1. هل يمكن توريد حواجز القاطرات بأشكال مختلفة لمواقع هيكل مختلفة؟
نعم. قد تتطلب مناطق الهيكل المختلفة أشكالاً أو أبعاداً مطاطية مختلفة لأن اتجاه الاتصال ومساحة التركيب المتاحة يمكن أن تختلف. يمكن هندسة أقسام المقدمة، والكتف، والمؤخرة، والجوانب بشكل منفصل عند الحاجة، مع الحفاظ على التوافق عبر ترتيب الحماية الكامل.
2. ما هي المعلومات التي يجب تقديمها عند طلب عرض أسعار؟
تشمل المعلومات المفيدة نوع القاطرة، الأبعاد، الإزاحة، شكل الحاجز المطلوب، أطوال الأقسام الفردية، الكمية، صلابة المطاط إذا تم تحديدها، أبعاد التركيب، ومتطلبات التسليم. يمكن للرسومات أو الصور الموجودة مع قياسات دقيقة تحسين التقييم الفني لمشاريع الاستبدال بشكل كبير.
3. هل حواجز القاطرات مناسبة للدفع المتكرر ضد ناقلات الفولاذ؟
نعم. يمكن تصميمها للانضغاط المتكرر والاتصال المنزلق مع ناقلات الفولاذ. بالنسبة لهذه التطبيقات، يجب أن يركز مواصفات المطاط بشكل خاص على مقاومة التآكل، وأداء التعب، ومنطقة الاتصال، وخصائص التشوه لأن الحركة الجانبية المتكررة يمكن أن تولد تآكلاً كبيراً في السطح.
4. هل يمكن استبدال نظام الحاجز دون تعديل هيكل القاطرة؟
في العديد من مشاريع الاستبدال، يمكن تصنيع الحواجز الجديدة لتتناسب مع ترتيب التركيب الحالي، مما يقلل من تعديل الهيكل. ومع ذلك، يجب فحص الهيكل الداعم الحالي قبل الاستبدال لأن التآكل، أو التشوه، أو نقاط التثبيت التالفة، أو التغييرات الهيكلية قد تؤثر على التركيب.
5. ما الذي يجب فحصه أثناء فحص الحاجز؟
يجب أن يشمل الفحص تآكل السطح، والتشققات، والقطع، والتشوه غير الطبيعي، وتغييرات الشكل الدائمة، والتعزيز المكشوف إذا كان ذلك منطبقاً، وحالة التثبيت، والفجوات بين الأقسام المتجاورة. يجب إيلاء اهتمام خاص للمناطق التي تتعرض لاتصال متكرر. يجب أن يعكس تكرار الفحص كثافة تشغيل القاطرة والظروف البيئية.
