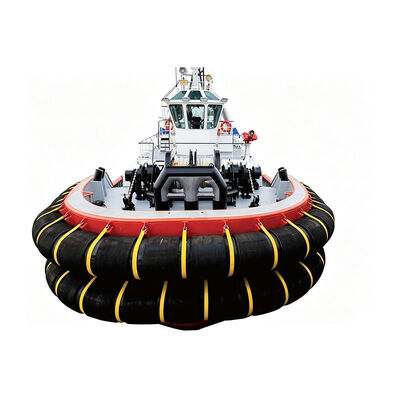

حواجز القوارب الساحبة هي أنظمة حماية مطاطية بحرية مصممة للقوارب الساحبة التي تقوم بتلامس متكرر للسفن أثناء السحب والدفع والمرافقة والمساعدة في الرسو والمناورة في أحواض بناء السفن وتحديد المواقع في عرض البحر والتعامل مع الهياكل العائمة. يتم تثبيت نظام الحاجز في مناطق محددة من هيكل القارب الساحب لإنشاء واجهة محكومة بين القارب الساحب والسفينة أو الهيكل المتصل، مما يسمح بامتصاص قوى التلامس وتوزيعها دون تفاعل مباشر بين الفولاذ والفولاذ.

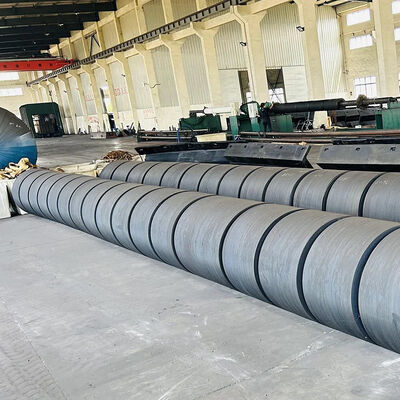

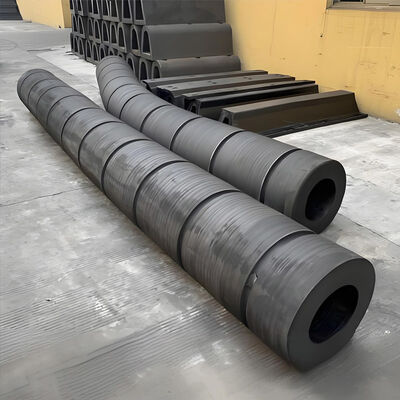

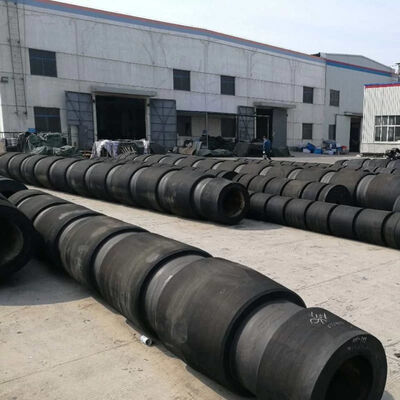

يتم تصنيع المنتج من مركبات مطاطية هندسية مختارة للقوة الميكانيكية والمرونة ومقاومة التآكل وأداء التعب ومقاومة التعرض للبيئة البحرية. اعتمادًا على تكوين هيكل القارب الساحب ووظيفة التشغيل المقصودة، يمكن للنظام أن يشتمل على مقاطع مطاطية وأبعاد مختلفة بما في ذلك الأشكال الأسطوانية وشبه المنحرفة وأنواع M و W وأقسام مخصصة أخرى.
قام مقاول بحري في عرض البحر في النرويج بتشغيل قارب سحب ASD بقوة 4500 حصان وإزاحة تقريبية تبلغ 560 طنًا لدعم أنشطة البناء والإمداد في عرض البحر في قاعدة خدمة في بحر الشمال. كان ترتيب الحاجز الحالي قد تعرض لتآكل متسارع حول مناطق التلامس الجانبي الأولية بسبب الظروف البيئية القاسية التي تتميز بدرجات حرارة منخفضة وتعرض لمياه البحر ورياح قوية وحركة متكررة للسفن.
قامت Hongruntong Marine بمراجعة أبعاد التركيب ومعلومات التشغيل، وتكوين حواجز قوارب سحب بديلة وفقًا لمواقع التركيب الحالية مع الاهتمام بأبعاد المقطع العرضي ومنطقة التلامس وصلابة المطاط والتشوه المتوقع. كان الهدف الهندسي هو توفير مرونة كافية للتلامس المتكرر مع الحفاظ على مقاومة كافية للتآكل والتشوه الدائم.
بعد التركيب، عاد القارب الساحب إلى خدمة الدعم في عرض البحر واستمر في أداء عمليات السحب وتحديد مواقع المعدات العائمة. وفر نظام الحاجز الجديد تلامسًا مستقرًا أثناء عمليات الدفع والحركة الجانبية المتكررة، مع إبلاغ موظفي الصيانة بأداء سطح العمل المتسق أثناء عمليات الفحص الروتينية.
| المعلمة | المواصفات |
|---|---|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Hongruntong Marine |
| اسم المنتج | حواجز قوارب سحب |
| المادة | مطاط طبيعي عالي الجودة |
| الضمان | 3 سنوات |
| المعيار | PIANC2002, HGT2866-2016 |
| قوة الشد | ≥16 MPA |
| الصلابة | ≤82 Shore A |
| عمر الخدمة | 15-20 سنة |
| الخدمة | OEM أو ODM |
| اللون | متطلبات العملاء |
| التطبيق | قارب سحب، قارب عمل، إلخ |
| D*d | E | A max | B max | C | M | F | L |
|---|---|---|---|---|---|---|---|
| 250*125 | 190 | 200 | 570 | 500 | 75 | 300 | 2-13 متر في قسم واحد أو موصل لطول أطول |
| 300*150 | 225 | 225 | 600 | 700 | 75 | 350 | 2-13 متر في قسم واحد أو موصل لطول أطول |
| 380*190 | 280 | 225 | 650 | 800 | 100 | 400 | 2-13 متر في قسم واحد أو موصل لطول أطول |
| 400*200 | 300 | 250 | 670 | 800 | 100 | 400 | 2-13 متر في قسم واحد أو موصل لطول أطول |
| 450*225 | 350 | 250 | 700 | 850 | 100 | 400 | 2-13 متر في قسم واحد أو موصل لطول أطول |
| 480*240 | 350 | 250 | 700 | 850 | 100 | 400 | 2-13 متر في قسم واحد أو موصل لطول أطول |
| 500*250 | 375 | 280 | 730 | 900 | 100 | 400 | 2-13 متر في قسم واحد أو موصل لطول أطول |
| 540*270 | 375 | 280 | 730 | 900 | 100 | 400 | 2-13 متر في قسم واحد أو موصل لطول أطول |
| 600*300 | 450 | 300 | 800 | 900 | 125 | 500 | 2-13 متر في قسم واحد أو موصل لطول أطول |
| 700*350 | 500 | 350 | 870 | 950 | 125 | 500 | 2-13 متر في قسم واحد أو موصل لطول أطول |
| 800*400 | 600 | 350 | 930 | 1000 | 125 | 500 | 2-13 متر في قسم واحد أو موصل لطول أطول |
| 900*450 | 675 | 350 | 1000 | 1100 | 150 | 500 | 2-13 متر في قسم واحد أو موصل لطول أطول |
تحافظ مركبات المطاط المصاغة خصيصًا على المرونة والسلامة الهيكلية في البيئات البحرية ذات درجات الحرارة المنخفضة، مما يضمن سلوك تلامس يمكن التنبؤ به عبر نطاقات درجات حرارة التشغيل من المناطق الشمالية إلى المناطق ذات خطوط العرض العالية.
تقوم هندسة المقطع العرضي المصممة بتوزيع ضغط التلامس على مناطق مناسبة، ونقل قوى رد الفعل بفعالية عبر مكونات التركيب إلى هياكل الهيكل الداعمة لتقليل الإجهاد الموضعي والتدهور الهيكلي.
مصممة لاستيعاب الدورات الميكانيكية المتكررة أثناء عمليات السحب والدفع وتلامس السفن، مع الحفاظ على قدرات التشوه المرن والاستعادة على مدى فترات خدمة طويلة.
يسمح التكوين المقطعي بفحص واستبدال المكونات الفردية بشكل مستقل، مما يوفر مرونة في التركيب حول العوائق الهيكلية ويقلل من وقت تعطل الصيانة واستهلاك المواد.
يضمن الفهم الراسخ لخصائص المواد المطاطية وهندسة المنتج ومعلمات الإنتاج وظروف الخدمة البحرية جودة تصنيع وأداء متسقين.
تأخذ الهندسة الخاصة بالتطبيق في الاعتبار إزاحة القارب الساحب وتكوين الهيكل ومناطق التلامس وظروف التشغيل وهيكل التركيب والأحمال المتوقعة والتعرض البيئي.
فحص شامل يغطي أبعاد المنتج والمظهر والصلابة وخصائص المواد والمعلمات الفنية مع وثائق داعمة لإجراءات الشراء ومراقبة الجودة.
تنسيق مواصفات المنتج وجداول التصنيع ومتطلبات الفحص والتعبئة ومعلومات التسليم المتكاملة مع جداول صيانة وإنشاءات العملاء.
