PIANC Marine Dock Rubber Fender Hyper Omega Fender دائم الرسو الوفير
وصف

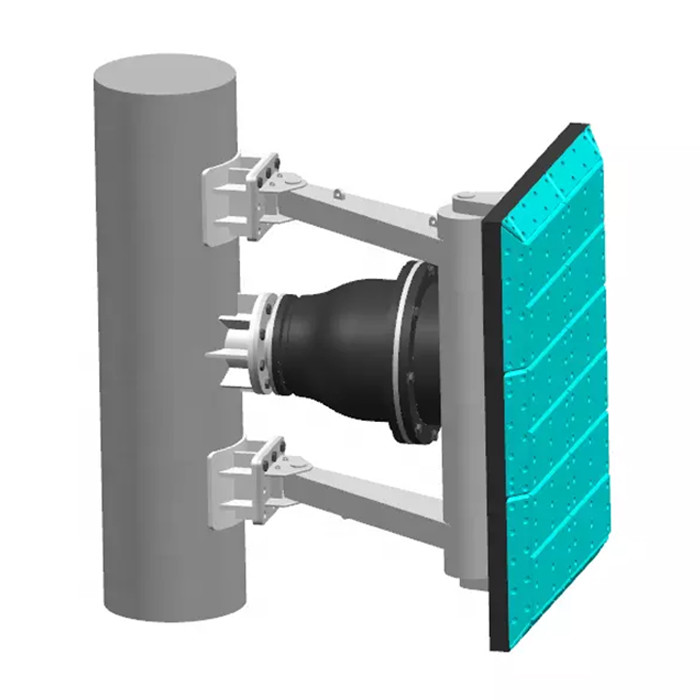

مصدات Hyper omega هي نسخة محسنة من مصدات نوع الخلية التي تم تقديمها مؤخرًا وموصى بها لجميع أنواع التطبيقات بما في ذلك مواقع التباين المد والجزر العالية.تعمل هذه الميزة المتقدمة للارتفاعات الأقل للمصدات على تحسين قدرات مناولة المواد لرافعات السفن مما يقلل التكلفة الإجمالية للمشروع.نظرًا للشكل الهندسي للرفارف ، يمكن أن تنحرف أكثر ويمكنها الامتصاص ، ويمكن تحقيق ذلك باستخدام اثنين من المصدات المخروطية المتطابقة في ترتيب من الخلف إلى الخلف.من أجل توزيع قوة التفاعل ، عادةً ما يتم تزويد مصدات أوميغا المفرطة بألواح رفارف كبيرة ، والتي تحافظ على ضغط الهيكل منخفضًا.تتمتع مصدات أوميغا المفرطة بامتصاص جيد للطاقة لنسبة قوة التفاعل ؛حواف الحاجز المتكاملة والمدمجة بالكامل تجعل التجميع والتركيب بسيطًا ؛مقاومة جيدة لقوة القص بسبب القطر الكبير لحواف الحاجز ؛قد تؤدي بصمة الحاجز الكبيرة مع التوزيع الجيد للقوة إلى بناء نسبي للوحة الخفيفة ، واقي من المطاط أوميغا الفائق يعتمد مطاطًا مدببًا بإطار فولاذي في الرأس.
تحديد
| مكان المنشأ | الصين |
| اسم العلامة التجارية | مجموعة DockFender |
| رقم الموديل | DF-HOF1000 |
| اسم المنتج | PIANC Marine Dock Rubber Fender Hyper Omega Fender دائم الرسو الوفير |
| مواد | مطاط طبيعي عالي الأداء |
| ضمان | 3 سنوات |
| خدمة ما بعد البيع | قطع غيار مجانية |
| مراقبة الجودة | بيانك ، DNV |
| معايير السلامة | ISO9001 |
| مُكَمِّلات | بولت ، الجوز ، غسالة |
| اللون | متطلبات العملاء |
| ارتفاع | 500-1800 ملم |
| طلب | ميناء ، رصيف ، قارب |
| ح | Φ د | Φ | Φ F. | Φ ب | س | تي | المثبتات |
| 350 | 570 | 510 | 330 | 275 | 27-32 | 22 | 4 × M20 |
| 400 | 600 | 540 | 340 | 260 | 30-40 | 22 | 4 × M24 |
| 500 | 750 | 675 | 425 | 325 | 30-40 | 22 | 4 × M24 |
| 600 | 900 | 810 | 510 | 390 | 30-40 | 27 | 6 × M30 |
| 700 | 1050 | 945 | 595 | 455 | 37-47 | 27 | 6 × M30 |
| 800 | 1200 | 1080 | 680 | 520 | 40-52 | 27 | 6 × M36 |
| 860 | 1290 | 1160 | 730 | 560 | 40-52 | 30 | 6 × M36 |
| 900 | 1350 | 1215 | 765 | 585 | 40-52 | 33 | 6 × M36 |
| 950 | 1425 | 1282 | 810 | 618 | 40-52 | 34 | 6 × M36 |
| 1000 | 1500 | 1350 | 850 | 650 | 50-65 | 35 | 6 × M42 |
| 1100 | 1650 | 1485 | 935 | 715 | 50-65 | 40 | 6 × M42 |
| 1150 | 1725 | 1550 | 980 | 750 | 50-65 | 40 | 6 × M42 |
| 1200 | 1800 | 1620 | 1020 | 780 | 50-65 | 42 | 8 × M42 |
| 1250 | 1875 | 1690 | 1060 | 810 | 50-65 | 44 | 8 × M42 |
| 1300 | 1950 | 1755 | 1105 | 845 | 65-80 | 46 | 8 × إم 48 |
| U00 | 2100 | 1890 | 1190 | 980 | 65-80 | 49 | 8 × إم 48 |
| 1450 | 2175 | 1960 | 1232 | 1035 | 65-80 | 51 | 8 × إم 48 |
| 1500 | 2250 | 2025 | 1275 | 1090 | 65-80 | 51 | 8 × إم 48 |
| 1600 | 2400 | 2160 | 1360 | 1200 | 65-80 | 58 | 8 × إم 48 |
| 1800 | 2700 | 2430 | 1530 | 1350 | 80-100 | 62 | 10 × M56 |
| 2000 | 3000 | 2700 | 1700 | 1500 | 80-100 | 62 | 10 × M56 |
سمات
1. تصميم مثبت بشكل جيد
2. كفاءة عالية
3.مجموعة واسعة من الأحجام
4. حسن الأداء الزاوي
5.تم اختبار PIANC واعتماده
6.درجات المطاط القياسية والمتوسطة
التطبيقات
● مونوبيلز
● مناطق المد والجزر العالية
● محطات الغاز الطبيعي المسال والناقلات
● أرصفة رورو والعبارات السريعة
● المرافق البحرية
خصائص المطاط
تم تصميم مركبات المطاط لعمر طويل في البيئات البحرية.جميع الرفارف مصنوعة باستخدام مركبات مطاطية طبيعية و / أو صناعية عالية الجودة ، مصاغة للأداء العالي والموثوقية.
تشتمل مركبات المطاط على إضافات لمقاومة تأثيرات الأوزون والأشعة فوق البنفسجية.يتم التحكم في عملية الفلكنة بشكل صارم لضمان منتج متجانس بخصائص فيزيائية ممتازة وقوة ربط المطاط بالمعدن.
تتوافق أيضًا مركبات الحاجز المطاطي المقولب لدينا مع وسائل شرح ASTM D 2000:
3BA 720 A14 B13 C12 EA14 F17
3BA 620 A14 B13 C12 EA14 F17
| الخصائص الفيزيائية | وحدة | طريقة اختبار | قيمة | اختبار |
| قوة الشد | الآلام والكروب الذهنية | ISO 37 | ≥16 | نعم |
| استطالة عند الكسر | ٪ | ISO 37 | ≥350 | نعم |
| قوة الدموع | N / مم | ISO 34-1 (جريفز) | ≥70 | نعم |
| صلابة | HA | ISO 868 | ≤78 | نعم |
| التغيير في قوة الشد |
٪ |
ISO 188 |
≤20 |
نعم |
| بعمر 96 ساعة عند 70 درجة مئوية | ||||
| التغيير في الاستطالة عند الكسر |
٪ |
ISO 188 |
≤20 |
نعم |
| بعمر 96 ساعة عند 70 درجة مئوية | ||||
| تغيير في الصلابة |
HA |
ISO 868 |
≤6 |
نعم |
| بعمر 96 ساعة عند 70 درجة مئوية | ||||
| مجموعة ضغط | ٪ | ISO 815 | ≤30 | نعم |
| مقاومة الأوزون |
- |
ISO 1431-1 |
لا شقوق |
نعم |
| 50 جزء في المليون عند إجهاد 20٪ ، 40 درجة مئوية ، 100 ساعة | ||||
| تغيير حجم الزيت (زيت ASTM 1) | ٪ | ISO 1817 | ≤10 | اختياري* |
| تغير الحجم في مياه البحر |
٪ |
ISO 1817 |
–5 إلى +10 |
اختياري* |
| 36 جم كلوريد الصوديوم / لتر ؛28 يومًا ، 95 درجة مئوية | ||||
| مقاومة التآكل | مم³ | ISO 4649 | ≤ 100 | اختياري* |
| رابطة قوية | N / مم² | ISO 814 | ≥7 | اختياري* |
| DynamicFatigue * (15000 دورة) | - | ISO 132 | الصف 0-1 | اختياري* |
| مقاومة درجات الحرارة المنخفضة | - | ISO 812 | يمر | اختياري* |
