منصات الوفير حوض المطاط الحاجز الساق MV الحاجز UHMW-PE لميناء الرصيف
وصف

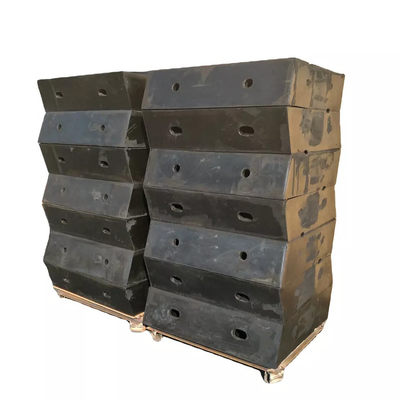

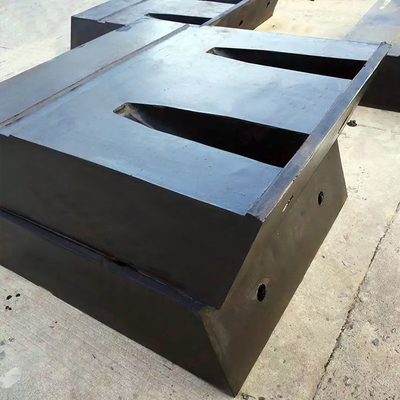

مصدات الأرجل عبارة عن مصدات مطاطية معيارية عالية الأداء مع هندسة رائعة وسهلة التركيب وقليل من الصيانة وأداء عالٍ وامتصاص فعال للطاقة.تتمتع مصدات الأرجل بتركيبات متعددة ويمكن أن تلبي متطلبات الأرصفة المختلفة.يمكن أن يقلل التثبيت المشترك من أداء الضغط أثناء الرسو بزاوية.

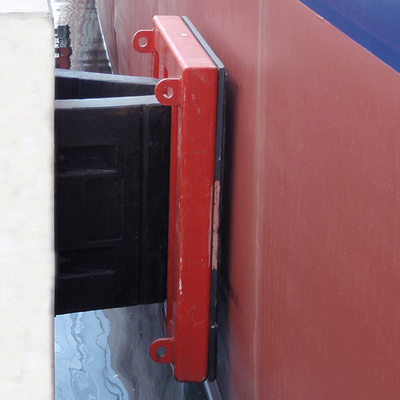

يمكن تركيب مصدات الساق المطاطية عموديًا و / أو أفقيًا ، وهو مناسب جدًا للأماكن الضيقة.يتم استخدامه للأرصفة الصغيرة لهياكل الإرساء الكبيرة.يمكن أيضًا تثبيت هذا الحاجز مع وسادات سطح UHMW-PE أو ألواح فولاذية.بالمقارنة مع المصدات التقليدية المقوسة ، فإنها توفر حلاً فعالاً من حيث التكلفة وعالي الأداء في منطقة محدودة.

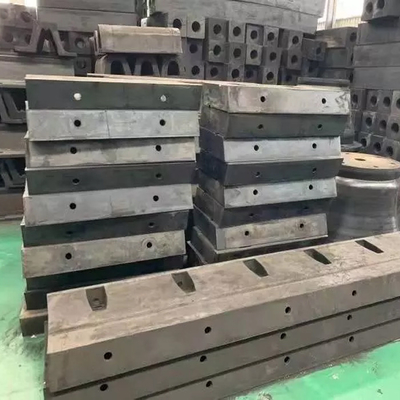

يتراوح ارتفاع مصدات الأرجل التي قمنا بإنتاجها وتوفيرها من 250 إلى 1600 مم ، ويتراوح الطول القياسي من 500 إلى 2000 مم.متوفرة عند الطلب أحجام أخرى.
تحديد
| اسم المنتج | منصات الوفير حوض المطاط الحاجز الساق MV الحاجز UHMW-PE لميناء الرصيف |
| اسم العلامة التجارية | دوك فيندر |
| رقم الموديل | DF-MV800 |
| مواد | مطاط طبيعي مضاد للشيخوخة |
| مظهر | سلس NR |
| يكتب | نوع الساق / MV |
| اللون | أي لون أو حسب ألوان Pantone |
| عينات | 1-2 قطعة من العينات المجانية متوفرة |
| أساس الإنتاج | رسم المنتج أو الملفات ثلاثية الأبعاد أو العينات الموجودة |
| تقنية العملية | القولبة بالحقن ، التصنيع باستخدام الحاسب الآلي ، البثق ، الصب ، إلخ. |
| تسامح | ± 0.05 مم |
| المهلة | 7-15 يومًا للقولبة ، 10-15 يومًا للإنتاج بالجملة |
| يكتب | المواصفات الرئيسية | ||||||||
| ح | أ | ب | ج | د | إل | ه | ص | البراغي | |
| DF-MV300 | 300 | 47 | 94 | 15 | 94 | 2000 | 250 | 500 | م 20 |
| DF-MV400 | 400 | 63 | 125 | 17 | 124 | 2000 | 250 | 500 | مسييه 24 |
| DF-MV500 | 500 | 87 | 158 | 20 | 142 | 2000 | 250 | 500 | مسييه 30 |
| DF-MV550 | 550 | 87 | 172 | 20 | 170 | 2000 | 250 | 500 | مسييه 30 |
| DF-MV600 | 600 | 87 | 188 | 20 | 199 | 2000 | 250 | 500 | مسييه 30 |
| DF-MV750 | 750 | 118 | 235 | 26 | 230 | 2000 | 250 | 500 | مسييه 36 |
| DF-MV800 | 800 | 129 | 250 | 26 | 240 | 2000 | 250 | 500 | مسييه 36 |
| DF-MV1000 | 1000 | 162 | 322 | 31 | 310 | 2000 | 250 | 500 | مسييه 42 |
| DF-MV1250 | 1250 | 202 | 401 | 36 | 388 | 2000 | 250 | 500 | مسييه 48 |
| DF-MV1450 | 1450 | 228 | 454 | 41 | 454 | 2000 | 250 | 500 | مسييه 48 |
| DF-MV1600 | 1600 | 257 | 500 | 50 | 480 | 2000 | 250 | 500 | مسييه 56 |
سمات
1. تصميم معياري ، مناسب للمساحات الصغيرة
2. سهلة التركيب والصيانة والاستبدال
3. تصميم خفيف الوزن ، مناسب للترتيب الرأسي والأفقي والمختلط
4. ارتفاع امتصاص الطاقة لكل وحدة وزن
5. قوة قص طولية قوية ونطاق أداء كبير
التطبيقات
● محطة الحاويات
● محطة البقالة
● محطة Ro-Ro
● أرصفة الناقلات
● أرصفة الحرف الصغيرة
● جدار الحاجز
● المركب
خصائص المطاط
تم تصميم مركبات المطاط لعمر طويل في البيئات البحرية.جميع الرفارف مصنوعة باستخدام مركبات مطاطية طبيعية و / أو صناعية عالية الجودة ، مصاغة للأداء العالي والموثوقية.
تشتمل مركبات المطاط على إضافات لمقاومة تأثيرات الأوزون والأشعة فوق البنفسجية.يتم التحكم بشكل صارم في عملية الفلكنة (درجة الحرارة والضغط والوقت) لضمان منتج متجانس يتمتع بخصائص فيزيائية ممتازة وقوة رابطة المطاط بالمعدن.
مركبات من الدرجة البحرية
► طبيعي و / أو صناعي
► يقاوم الأوزون والأشعة فوق البنفسجية
► قوة رابطة ممتازة
► متجانس بالكامل
► قابلة لإعادة التدوير بالكامل
تتوافق مركبات الحاجز المطاطي المصبوب أيضًا مع وسائل شرح ASTM D 2000:
3BA 720 A14 B13 C12 EA14 F17
3BA 620 A14 B13 C12 EA14 F17
| الخصائص الفيزيائية | وحدة | طريقة اختبار | قيمة | اختبار |
| قوة الشد | الآلام والكروب الذهنية | ISO 37 | ≥16 | نعم |
| استطالة عند الكسر | ٪ | ISO 37 | ≥350 | نعم |
| قوة الدموع | N / مم | ISO 34-1 (جريفز) | ≥70 | نعم |
| صلابة | HA | ISO 868 | ≤78 | نعم |
| التغيير في قوة الشد |
٪ |
ISO 188 |
≤20 |
نعم |
| بعمر 96 ساعة عند 70 درجة مئوية | ||||
| التغيير في الاستطالة عند الكسر |
٪ |
ISO 188 |
≤20 |
نعم |
| بعمر 96 ساعة عند 70 درجة مئوية | ||||
| تغيير في الصلابة |
HA |
ISO 868 |
≤6 |
نعم |
| بعمر 96 ساعة عند 70 درجة مئوية | ||||
| مجموعة ضغط | ٪ | ISO 815 | ≤30 | نعم |
| مقاومة الأوزون |
- |
ISO 1431-1 |
لا شقوق |
نعم |
| 50 جزء في المليون عند إجهاد 20٪ ، 40 درجة مئوية ، 100 ساعة | ||||
| تغيير حجم الزيت (زيت ASTM 1) | ٪ | ISO 1817 | ≤10 | اختياري* |
| تغير الحجم في مياه البحر |
٪ |
ISO 1817 |
–5 إلى +10 |
اختياري* |
| 36 جم كلوريد الصوديوم / لتر ؛28 يومًا ، 95 درجة مئوية | ||||
| مقاومة التآكل | مم³ | ISO 4649 | ≤ 100 | اختياري* |
| رابطة قوية | N / مم² | ISO 814 | ≥7 | اختياري* |
| DynamicFatigue * (15000 دورة) | - | ISO 132 | الصف 0-1 | اختياري* |
| مقاومة درجات الحرارة المنخفضة | - | ISO 812 | يمر | اختياري* |
