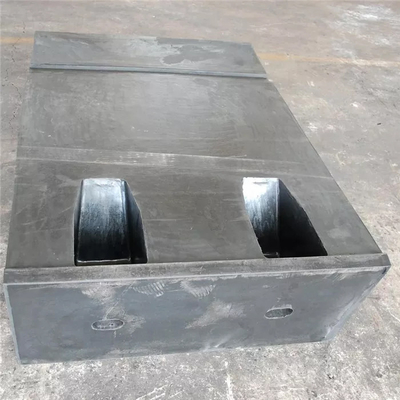

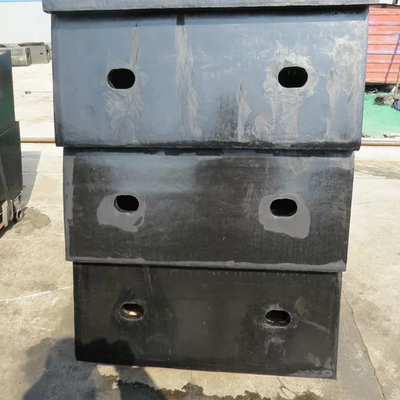

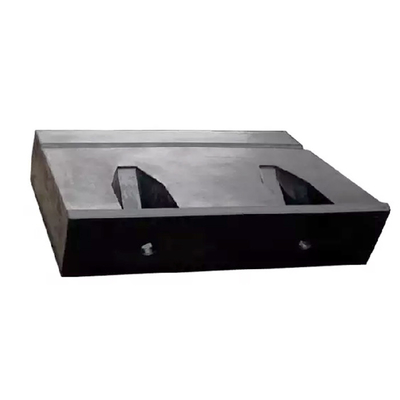

مصدات مطاطية شديدة التحمل مع مصد بمنفذ رصيف بتصميم معياري
وصف

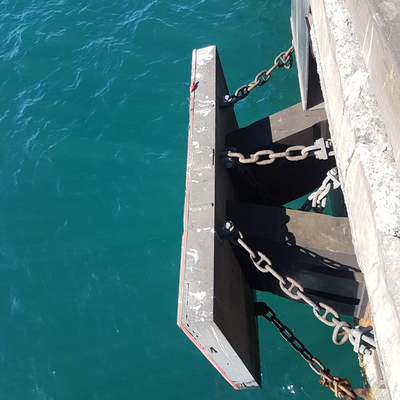

تتميز المصدات المطاطية بالعناصر بتصميم معياري مع مجموعة غير محدودة من الأطوال والاتجاهات.بشكل عام ، تتكون من أزواج من الأرجل ودرع UHMW-PE بسطح تلامس كبير مع قوة سطح منخفضة.حسب طلبك ، يمكن أيضًا دمجها مع الألواح الفولاذية للتطبيقات الشاقة حيث توجد مشاعل القوس ، والسيور ، وضغط الهيكل المنخفض ، والمد والجزر.
يجمع Element Fender مصدات FE Element المطاطية مع الألواح الأمامية UHMW-PE وعاكس الحزام إذا لزم الأمر.إنها بديل فعال من حيث التكلفة لبعض التطبيقات مقارنة بالألواح الفولاذية.حاجز العنصر الخاص شائع جدًا في بحر البلطيق أو البحر الأسود أو البحر الأبيض المتوسط.
تحديد
| اسم المنتج | مصدات مطاطية شديدة التحمل مع مصد بمنفذ رصيف بتصميم معياري |
| اسم العلامة التجارية | دوك فيندر |
| رقم الموديل | DF-E600 |
| مواد | مطاط طبيعي مضاد للشيخوخة |
| مظهر | سلس NR |
| يكتب | نوع الساق / MV |
| اللون | أي لون أو حسب ألوان Pantone |
| عينات | 1-2 قطعة من العينات المجانية متوفرة |
| أساس الإنتاج | رسم المنتج أو الملفات ثلاثية الأبعاد أو العينات الموجودة |
| تقنية العملية | القولبة بالحقن ، التصنيع باستخدام الحاسب الآلي ، البثق ، الصب ، إلخ. |
| تسامح | ± 0.05 مم |
| المهلة | 7-15 يومًا للقولبة ، 10-15 يومًا للإنتاج بالجملة |
| يكتب | المواصفات الرئيسية | ||||||||
| ح | أ | ب | ج | د | إل | ه | ص | البراغي | |
| DF-MV300 | 300 | 47 | 94 | 15 | 94 | 2000 | 250 | 500 | م 20 |
| DF-MV400 | 400 | 63 | 125 | 17 | 124 | 2000 | 250 | 500 | مسييه 24 |
| DF-MV500 | 500 | 87 | 158 | 20 | 142 | 2000 | 250 | 500 | مسييه 30 |
| DF-MV550 | 550 | 87 | 172 | 20 | 170 | 2000 | 250 | 500 | مسييه 30 |
| DF-MV600 | 600 | 87 | 188 | 20 | 199 | 2000 | 250 | 500 | مسييه 30 |
| DF-MV750 | 750 | 118 | 235 | 26 | 230 | 2000 | 250 | 500 | مسييه 36 |
| DF-MV800 | 800 | 129 | 250 | 26 | 240 | 2000 | 250 | 500 | مسييه 36 |
| DF-MV1000 | 1000 | 162 | 322 | 31 | 310 | 2000 | 250 | 500 | مسييه 42 |
| DF-MV1250 | 1250 | 202 | 401 | 36 | 388 | 2000 | 250 | 500 | مسييه 48 |
| DF-MV1450 | 1450 | 228 | 454 | 41 | 454 | 2000 | 250 | 500 | مسييه 48 |
| DF-MV1600 | 1600 | 257 | 500 | 50 | 480 | 2000 | 250 | 500 | مسييه 56 |
سمات
1. يسمح التصميم المعياري بترتيبات الإعداد غير المحدودة.
2. طرق تركيب مختلفة: أفقياً أو رأسياً ، متناظرة أو غير متناظرة لتحقيق الأداء الأمثل.
3. هندسة عالية الكفاءة مع امتصاص ممتاز للطاقة وقوة رد فعل منخفضة.
4. وسادة UHMW-PE أمامية كبيرة ذات معامل تخيل منخفض 0.07 لتسهيل رسو السفن.
5. مع مقاومة القص ممتازة في المستوى الطولي.
6. الحجم الصغير يجعلها مثالية للمناطق ذات المساحات المحدودة.
7. التكيف مع ضغط زاوية مختلفة.
8. ينطبق على الأرصفة والمحطات التي تتعامل مع جميع أنواع السفن.
9. تتوفر مجموعة كاملة من المركبات والأحجام.ورحب أيضا بالتصاميم المخصصة.
10. وفقًا لـ PIANC 2014 و ASTM F-2192-05.
11. سهلة وسريعة التركيب.
12. صيانة منخفضة.
التطبيقات
● أرصفة كبيرة بحجم 10000 طن.
● محطات الحاويات.
● مرسى ناقلة أو مراكب صغيرة.
● جدران الحاجز.
● رورو والسفن السياحية.
● أرصفة ، إلخ.
خصائص المطاط
تم تصميم مركبات المطاط لعمر طويل في البيئات البحرية.جميع الرفارف مصنوعة باستخدام مركبات مطاطية طبيعية و / أو صناعية عالية الجودة ، مُصممة لضمان الأداء العالي والموثوقية.
تشتمل مركبات المطاط على إضافات لمقاومة تأثيرات الأوزون والأشعة فوق البنفسجية.يتم التحكم بشكل صارم في عملية الفلكنة (درجة الحرارة والضغط والوقت) لضمان منتج متجانس يتمتع بخصائص فيزيائية ممتازة وقوة رابطة المطاط بالمعدن.
مركبات من الدرجة البحرية
► طبيعي و / أو صناعي
► يقاوم الأوزون والأشعة فوق البنفسجية
► قوة رابطة ممتازة
► متجانس بالكامل
► قابلة لإعادة التدوير بالكامل
تتوافق أيضًا مركبات الحاجز المطاطي المقولب مع وسائل شرح ASTM D 2000:
3BA 720 A14 B13 C12 EA14 F17
3BA 620 A14 B13 C12 EA14 F17
| الخصائص الفيزيائية | وحدة | طريقة اختبار | قيمة | اختبار |
| قوة الشد | الآلام والكروب الذهنية | ISO 37 | ≥16 | نعم |
| استطالة عند الكسر | ٪ | ISO 37 | ≥350 | نعم |
| قوة الدموع | N / مم | ISO 34-1 (جريفز) | ≥70 | نعم |
| صلابة | HA | ISO 868 | ≤78 | نعم |
| التغيير في قوة الشد |
٪ |
ISO 188 |
≤20 |
نعم |
| بعمر 96 ساعة عند 70 درجة مئوية | ||||
| التغيير في الاستطالة عند الكسر |
٪ |
ISO 188 |
≤20 |
نعم |
| بعمر 96 ساعة عند 70 درجة مئوية | ||||
| تغيير في الصلابة |
HA |
ISO 868 |
≤6 |
نعم |
| بعمر 96 ساعة عند 70 درجة مئوية | ||||
| مجموعة ضغط | ٪ | ISO 815 | ≤30 | نعم |
| مقاومة الأوزون |
- |
ISO 1431-1 |
لا شقوق |
نعم |
| 50 جزء في المليون عند إجهاد 20٪ ، 40 درجة مئوية ، 100 ساعة | ||||
| تغيير حجم الزيت (زيت ASTM 1) | ٪ | ISO 1817 | ≤10 | اختياري* |
| تغير الحجم في مياه البحر |
٪ |
ISO 1817 |
–5 إلى +10 |
اختياري* |
| 36 جم كلوريد الصوديوم / لتر ؛28 يومًا ، 95 درجة مئوية | ||||
| مقاومة التآكل | مم³ | ISO 4649 | ≤ 100 | اختياري* |
| رابطة قوية | N / مم² | ISO 814 | ≥7 | اختياري* |
| DynamicFatigue * (15000 دورة) | - | ISO 132 | الصف 0-1 | اختياري* |
| مقاومة درجات الحرارة المنخفضة | - | ISO 812 | يمر | اختياري* |
