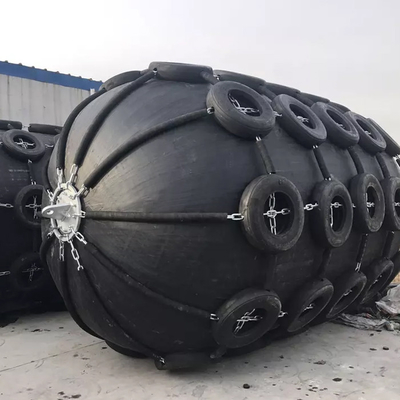

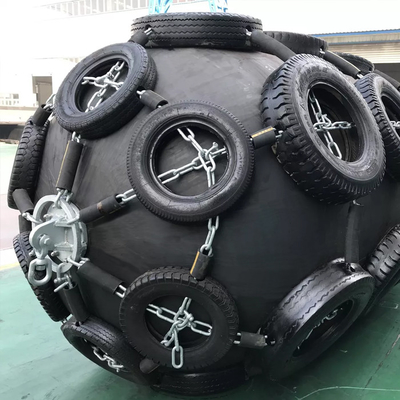

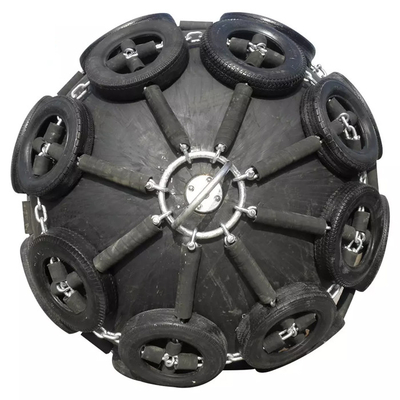

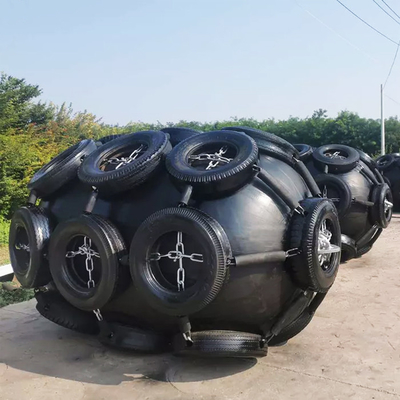

رفرف يوكوهاما المطاطي ISO17357-1: 2014 المواصفات STS HDG 4.5 * 9.0M
وصف
امتصاص الطاقة المضمون لمصد يوكوهاما المطاطي هو امتصاص الطاقة عند انحراف 60٪.يمكن استخدام هذه القيمة في التصميم الهندسي والتشغيل الفعلي.يوضح الجدول الأحجام والأوزان والأداء الفني لمصدات يوكوهاما المطاطية من النوع العائم.
دعامات يوكوهاما المطاطية هي الحماية القصوى للسفن وحرف الموانئ والأرصفة والأرصفة والأرصفة.يقاوم البناء شديد التحمل كلاً من البيئات المؤثرة والعدوانية ، وتوفر المصدات البحرية حلاً مثبتًا وعالي الجودة في نظام عرض عالي الأداء.إنه خيار فعال من حيث التكلفة للاستخدام المكثف على المدى الطويل.
تمت تقوية الحاجز المطاطي من يوكوهاما بشكل كافٍ باستخدام نسيج قوي من أسلاك الإطارات لمقاومة القوة المشتركة أثناء عمليات رسو السفن ورسوها.
تحديد
| اسم المنتج | رفرف يوكوهاما المطاطي ISO17357-1: 2014 المواصفات STS HDG 4.5 * 9.0M |
| اسم العلامة التجارية | دوك فيندر |
| رقم الموديل | مدافع- YRF4.5 م |
| مواد | مطاط طبيعي عالي الأداء |
| اساسي | ISO17357-1: 2014 ، PIANC2002 |
| شكل | أفقي |
| طَرد | كيس بلاستيك + منصة نقالة |
| الضغط الأولي | 50 كيلو باسكال و 80 كيلو باسكال |
| ضغط الاختبار | 250 كيلو باسكال |
| إستعمال | لرسو السفن أو رسوها |
| شهادة | DNV BV CCS LR ABS |
| اللون | متطلبات العملاء |
| درجة حرارة العمل | -15 درجة إلى 200 درجة |
| حجم الحاجز | الضغط الأولي 50kPa بيانات الأداء |
الضغط الأولي 80kPa بيانات الأداء |
||||
|
القطر x طول |
قوة رد الفعل / كيلو نيوتن |
امتصاص الطاقة / كيلو نيوتن متر |
ضغط البدن في GEA / كيلو نيوتن / م 2 |
قوة رد الفعل / كيلو نيوتن |
امتصاص الطاقة / كيلو نيوتن متر |
ضغط البدن في GEA / كيلو نيوتن / م 2 |
| 500 × 1،000 | 6 | 64 | 132 | 8 | 85 | 174 |
| 600 × 1000 | 8 | 74 | 126 | 11 | 98 | 166 |
| 700 × 1500 | 17 | 137 | 135 | 24 | 180 | 177 |
| 1000 × 1500 | 182 | 32 | 122 | 239 | 45 | 160 |
| 1000 × 2000 | 257 | 45 | 132 | 338 | 63 | 174 |
| 1200 × 2000 | 297 | 63 | 126 | 390 | 88 | 166 |
| 1350 × 2500 | 427 | 102 | 130 | 561 | 142 | 170 |
| 1500 × 3000 | 579 | 153 | 153 | 761 | 214 | 174 |
| 1700 × 3000 | 639 | 191 | 128 | 840 | 267 | 168 |
| 2000 × 3500 | 875 | 308 | 128 | 1150 | 430 | 168 |
| 2500 × 4000 | 1،381 | 663 | 137 | 1،815 | 925 | 180 |
| 2500 × 5500 | 2،019 | 943 | 148 | 2،653 | 1،317 | 195 |
| 3300 × 4500 | 1،884 | 1175 | 130 | 2،476 | 1،640 | 171 |
| 3300 × 6500 | 3،015 | 1،814 | 146 | 3،961 | 2،532 | 191 |
| 3300 × 10600 | 5257 | 3،067 | 158 | 6907 | 4281 | 208 |
| 4500 × 9000 | 5747 | 4،752 | 146 | 7،551 | 6633 | 192 |
| * يمكن إنتاج أحجام أخرى وفقًا لمتطلبات العميل. | ||||||
سمات
1. مصادقات تعمل بالهواء المضغوط ذات جودة معتمدة من ISO 17357.
2. مجموعة متنوعة من المصدات شائعة الاستخدام من المخزون.
3. تسليم سريع في جميع أنحاء العالم.
4. ارتفاع امتصاص الطاقة قوة رد فعل منخفضة.
5. صيانة منخفضة ، تكاليف نقل منخفضة.
التطبيقات
● في الموانئ ذات التغيرات الشديدة في المد والجزر.
● عمليات أخف وزنا من سفينة إلى سفينة.
● النفط والغاز (عادة FSRU).
● رسو مؤقت.
مزايا
◆ متوافق تمامًا مع ISO 17357-1: 2014.
اقتصادية ، صيانة منخفضة.
الزيادة المتناسبة في الطاقة والتفاعل.
◆ المصنع الأصلي ، أفضل الأسعار.
◆ مع مقاومة ممتازة للزيت ، ومقاومة للحرارة ، وخصائص مضادة للشيخوخة.
