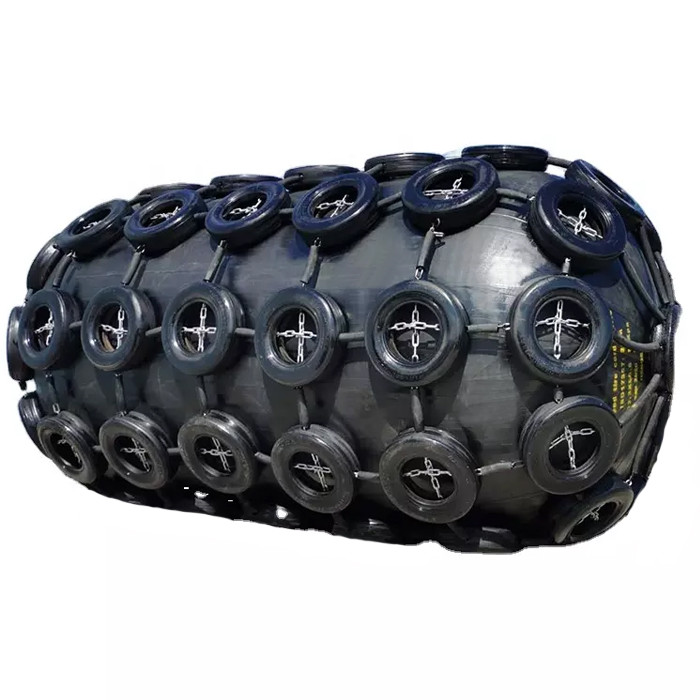

درابزين مطاطي هوائي ISO17357 & PIANC2002 مرسى رصيف 50kPa عائم
وصف
أحد المنتجات الأكثر مبيعًا لمجموعة DockFender هو ISO17357 مصدات المطاط الهوائية / الحاجز الهوائي / مصدات القوارب ، وهو جهاز رائد مضاد للتصادم للتطبيقات البحرية في العالم اليوم.تستخدم مصدات الهواء المضغوط هذه كوسيط وقائي.لذلك ، تعمل المصدات الهوائية / مصدات القوارب كوسيط وقائي ضد الاصطدام عند ملامسة السفينة (STS) والسفينة إلى الرسو (STB).تتميز المصدات المطاطية الهوائية بمزايا امتصاص الطاقة الهائل مع انخفاض ضغط سطح الوحدة الذي يعمل على السفينة.لقد أصبح وسيلة مثالية لحماية السفن تستخدم على نطاق واسع بواسطة الناقلات الكبيرة ، وسفن غاز البترول المسال ، ومنصات المحيط ، والأرصفة الكبيرة ، والموانئ والأرصفة.يعتمد النوع الأنسب على تطبيقه ومتطلبات المعدات / المرافق.
تستفيد الحاجز المطاطي الهوائي من الهواء المكثف الداخلي كوسيط عازل ، ويمتص طاقة هجوم السفن ، ومرونة جيدة ، وامتصاص طاقة كبير ، وقوة رد فعل منخفضة ، وضغط سطحي قليل.أداء الضغط المائل لا ينخفض.لا يتأثر الأداء العائم الجيد بنطاق المد والجزر ، يمكن الحفاظ على الحاجز في خط مائي مثالي.التثبيت والأخذ بالراحة ، فإنه يستخدم على نطاق واسع جميع أنواع السفن ، البارجة ، الرصيف واسع النطاق والمرسى بنطاق المد والجزر الكبير.
| اسم المنتج | درابزين مطاطي هوائي ISO17357 & PIANC2002 مرسى رصيف 50kPa عائم |
| مواد البناء | مطاط عالي المستوى |
| اللون | أسود ، أخضر ، أزرق ، رمادي |
| مقياس عادى | 2.0 * 3.5 م ، 2.5 * 4.0 م ، 3.3 * 6.5 م ، 4.5 * 9.0 م |
| ثلاث طبقات | مطاط داخلي + طبقة قماش حبل الإطارات + مطاط خارجي |
| سطح | لامع أو باهت |
| تقديم الخدمة | صب ضغط المطاط ، صب المطاط إلى المعدن ، صب بثق المطاط وصب المطاط المخصص |
| تنسيق الملف | الأعمال الصلبة ، محترف / مهندس ، Auto CAD ، PDF ، JPG |
| ملاحظات | الأحجام أعلاه قياسية ، وحجم مخصص متاح. |
تحديد
| مقياس عادى |
الضغط الداخلي: 50Kpa 60٪ انحراف |
الضغط الداخلي: 80Kpa 60٪ انحراف |
|||||
| قطر الدائرة | طول | قوة رد الفعل | امتصاص الطاقة | امتصاص الهيكل | قوة رد الفعل | امتصاص الطاقة | امتصاص الهيكل |
| مم | مم | كيلو نيوتن | كيلو نيوتن متر | كيلو باسكال | كيلو نيوتن | كيلو نيوتن متر | كيلو باسكال |
| 500 | 1000 | 64 | 6 | 132 | 85 | 8 | 174 |
| 600 | 1000 | 74 | 8 | 126 | 98 | 11 | 166 |
| 700 | 1500 | 137 | 17 | 135 | 180 | 24 | 177 |
| 1000 | 1500 | 182 | 32 | 122 | 239 | 45 | 160 |
| 1000 | 2000 | 257 | 45 | 132 | 338 | 63 | 174 |
| 1200 | 2000 | 297 | 63 | 126 | 390 | 88 | 166 |
| 1350 | 2500 | 427 | 102 | 130 | 561 | 142 | 170 |
| 1500 | 3000 | 579 | 152 | 132 | 731 | 214 | 174 |
| 1700 | 3000 | 639 | 191 | 128 | 840 | 267 | 168 |
| 2000 | 3500 | 875 | 308 | 128 | 1150 | 430 | 168 |
| 2500 | 4000 | 1381 | 663 | 137 | 1815 | 925 | 180 |
| 2500 | 5500 | 2019 | 943 | 148 | 2653 | 1317 | 195 |
| 3300 | 4500 | 1884 | 1175 | 130 | 2476 | 1640 | 171 |
| 3300 | 6500 | 3015 | 1814 | 146 | 3961 | 2532 | 191 |
| 3300 | 10600 | 5121 | 3090 | 171 | 6612 | 4294 | 220 |
| 4500 | 7000 | 4660 | 3816 | 186 | 5866 | 4945 | 233 |
| 4500 | 9000 | 5747 | 4752 | 146 | 7551 | 6633 | 192 |
| 4500 | 12000 | 7984 | 6473 | 154 | 10490 | 9037 | 202 |
سمات
1. سهل وسريع للنشر.
2. رد فعل منخفض جدا وضغط بدن السفينة.
3. تعديل الأداء عن طريق تغيير الضغط الأولي.
4. مناسبة للمناطق ذات المد والجزر الكبيرة أو الصغيرة.
5. يحافظ على الخلوص الكبير بين البدن والهيكل.
6. شبكات إطارات سلسلة اختيارية للتطبيقات الشاقة.
7. صيانة منخفضة
التطبيقات
● ناقلة نفط خام كبيرة ، ناقلة نفط خام كبيرة
● وعاء حاويات
● منصة المهام البحرية البحرية
● حوض بناء السفن الكبير والمرسى
● سفينة كبيرة وسفينة سياحية
● رصيف ميناء الجيش
● رصيف جسر كبير
مزايا
الامتثال لمعيار ISO17357-1: 2014.
◆ قوة رد فعل منخفضة وضغط بدن السفينة.
◆ المزيد من الأمان والموثوقية.
◆ نظام التكلفة الأكثر تنافسية.
◆ قوى الرسو السفلية.
◆ ميزة ضد قوة القص.
◆ قابل للتكيف مع المد.
◆ تركيب بسيط ومنخفض التكلفة.
◆ تكلفة صيانة منخفضة.
◆ تركيبات اختيارية مختلفة.
