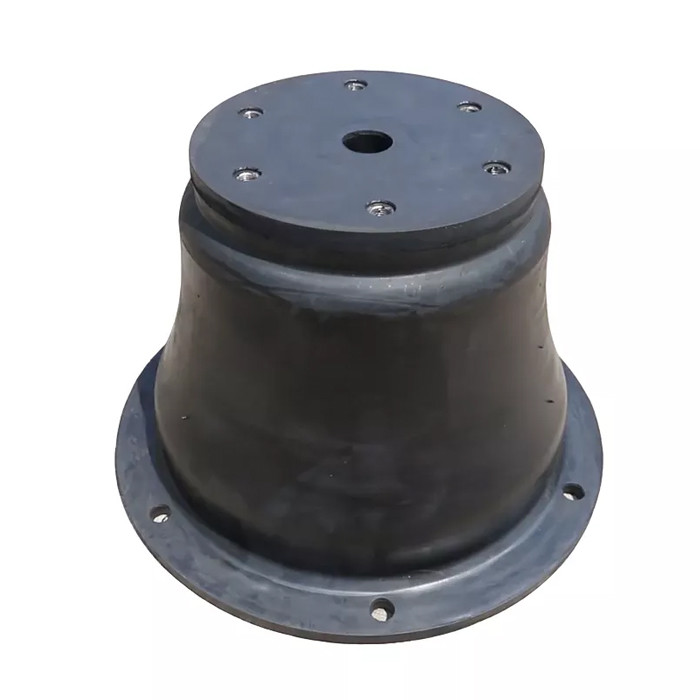

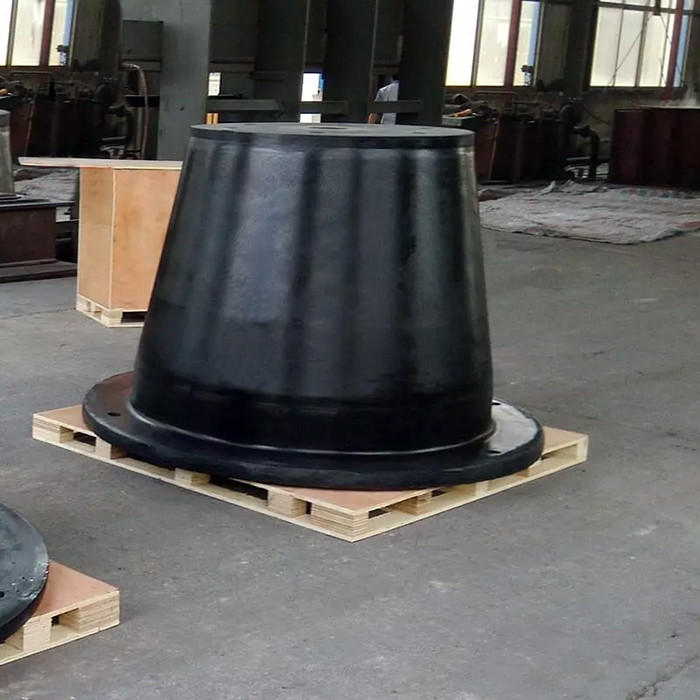

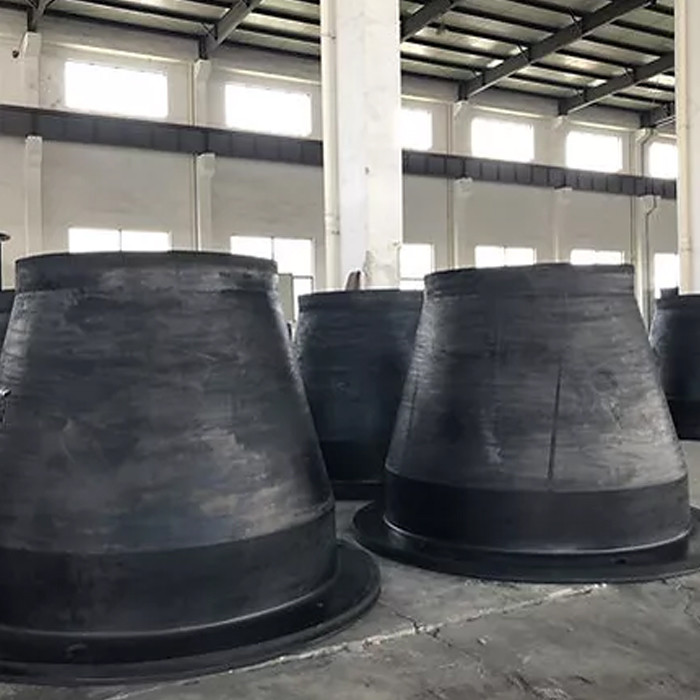

NBR / NR مصدات مطاطية مخروطية 1200H PIANC2002 مصد بحري مقاوم للدموع
وصف
يمكن استخدام أنظمة المصدات المطاطية المخروطية لرسو مجموعة من أنواع السفن ، بما في ذلك ليس فقط الدحرجة ، والناقلات ، وسفن الرحلات البحرية ، ولكن أيضًا محطات الحاويات والكميات الكبيرة ، ومرافق الشحن العامة ، وما إلى ذلك. تعمل الميزات المتقدمة للمصدات المخروطية على تحسين المواد قدرة المناولة لرافعة السطح / السفينة ، وبالتالي تقليل التكلفة الإجمالية للمشروع.

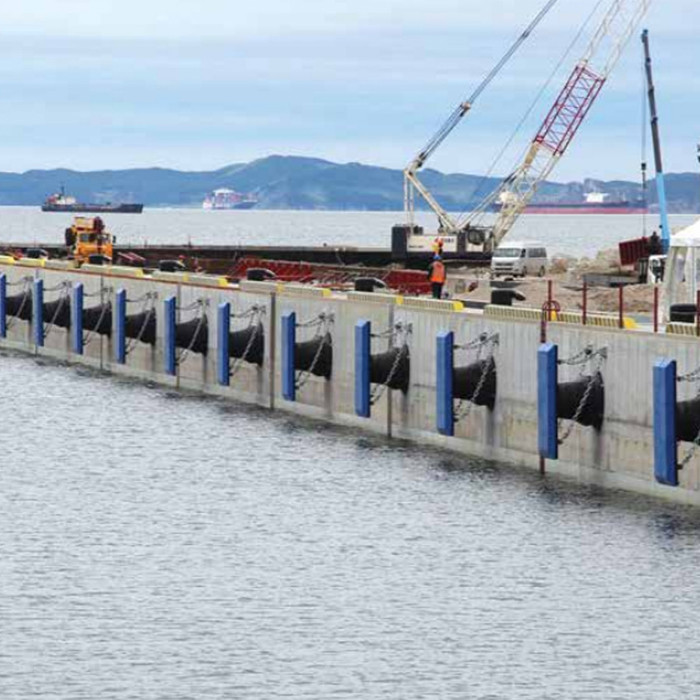

لمقاومة التآكل والتآكل الفائقة ، يمكن أيضًا تجهيز المصدات المطاطية المخروطية بإطار أمامي مع وسادات رباط منخفضة الاحتكاك لتقليل ضغط القص والبدن.يمكن تثبيت المصدات المخروطية في تكوين فردي أو مزدوج أو متعدد مع إطار أمامي مشترك لتحسين خصائص الأداء.تم تجهيز هذه الخنادق بإطارات فولاذية طويلة لتوفير مساحة تلامس عمودية أكبر للموانئ مع تغيرات كبيرة في المد والجزر.
تحديد
| مواد | مطاط السيليكون ، المطاط الطبيعي ، EPDM ، NBR ، FKM ، PU ، إلخ |
| اسم المنتج | NBR / NR مصدات مطاطية مخروطية 1200H PIANC2002 مصد بحري مقاوم للدموع |
| بحجم | DF-H1200 |
| شكل | نوع المخروط |
| اللون | شفاف ، أسود ، أبيض ، أي لون بانتون متاح |
| نطاق درجة حرارة | -40 ℃ ~ 300 ℃ |
| صلابة | 50 شور أ ~ 80 شور أ |
| ميزة | مقاومة درجات الحرارة العاليةمقاومة التمزق ، مقاومة التآكل ؛مقاومة الزيتإلخ |
| موك | 1 قطعة |
| عينة | متوفرة |
| موعد التسليم | عادة 3-5 أيام |
| نموذج | ح | ح | F | د | س | دبليو | د م | dn |
| مخروط | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] |
| DF-300H | 300 | 13.5 | 255 | 450 | 195 | 405 | م 16 | 20 |
| DF-350H | 350 | 25 | 300 | 570 | 235 | 510 | م 20 | 25 |
| DF-400H | 400 | 18 | 340 | 600 | 260 | 540 | م 20 | 25 |
| DF-500H | 500 | 25 | 425 | 750 | 325 | 675 | مسييه 24 | 30 |
| DF-600H | 600 | 27 | 510 | 900 | 390 | 810 | مسييه 24 | 30 |
| DF-700H | 700 | 32 | 585 | 1050 | 455 | 945 | مسييه 30 | 38 |
| DF-800H | 800 | 36 | 680 | 1200 | 520 | 1080 | مسييه 36 | 44 |
| DF-900H | 900 | 41 | 765 | 1350 | 585 | 1215 | مسييه 36 | 44 |
| DF-1000H | 1000 | 45 | 850 | 1500 | 650 | 1350 | مسييه 42 | 56 |
| DF-1050H | 1050 | 55 | 1030 | 1680 | 900 | 1530 | مسييه 36 | 44 |
| DF-1100H | 1100 | 50 | 935 | 1650 | 715 | 1485 | مسييه 42 | 50 |
| DF-1150H | 1150 | 52 | 998 | 1725 | 750 | 1550 | مسييه 42 | 56 |
| DF-1200H | 1200 | 54 | 1020 | 1800 | 780 | 1620 | مسييه 42 | 50 |
| DF-1300H | 1300 | 59 | 1105 | 1950 | 845 | 1755 | مسييه 48 | 60 |
| DF-1400H | 1400 | 66 | 1190 | 2100 | 930 | 1890 | مسييه 48 | 60 |
| DF-1600H | 1600 | 72 | 1360 | 2400 | 1060 | 2160 | مسييه 48 | 70 |
| DF-1800H | 1800 | 78 | 1530 | 2880 | 1190 | 2430 | مسييه 56 | 76 |
| DF-2000H | 2000 | 80 | 1900 | 3200 | 1540 | 2920 | مسييه 56 | 76 |
ملحقات التثبيت
اللوحة الأمامية: تقلل الضغط السطحي وتجنب إتلاف الرفارف والقوارب.
لوحة الوجه: تقليل معامل الاحتكاك لحماية الهيكل.بولي إيثيلين عالي الوزن الجزيئي.
مسامير وصواميل مثبتة مسبقًا: تستخدم لتأمين الرفارف على الرصيف.1Cr18Ni9Ti ، SUS304 ، SUS316 الفولاذ المقاوم للصدأ أو Q235 بالغمس الساخن المجلفن.
حلقات U محددة مسبقًا: قم بتأمين السلسلة.Q235 مطلية أو مجلفنة بالغمس الساخن.
Anchor Bolt: قم بتوصيل الملحقات مثل المصدات واللوحات الأمامية.الفولاذ المقاوم للصدأ (أو المجلفن بالغمس الساخن).
سلسلة الوزن: تدعم اللوحة الأمامية لتجنب الترهل.1Cr18Ni9Ti ، SUS304 ، SUS316 الفولاذ المقاوم للصدأ أو Q235 بالغمس الساخن المجلفن.
سلسلة الشد: عندما يتم الضغط على الجزء السفلي من الحاجز ، فإنه يحد من انحراف الحاجز.Q235 تراجع الساخنة المجلفن أو المطلي.
سلسلة القص: تمنع تشوه القص لنظام الحاجز.Q235 تراجع الساخنة المجلفن أو المطلي.
سمات
1. كفاءة هندسية ممتازة
2. أداء ممتاز في مجموعة واسعة من زوايا الرسو
3. مقاومة القص جيدة
4. مجموعة واسعة من درجات ومركبات المطاط لمختلف التطبيقات
التطبيقات
● محطات Ferry و RoRo و Cruise Ship Terminal
● المحطات البحرية / البحرية
● مرافق الحاويات ومحطات الشحن
● محطات مصافي نفط البحر
