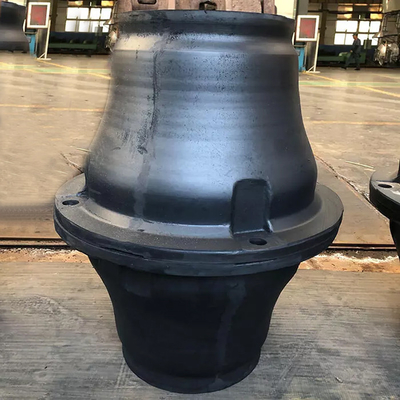

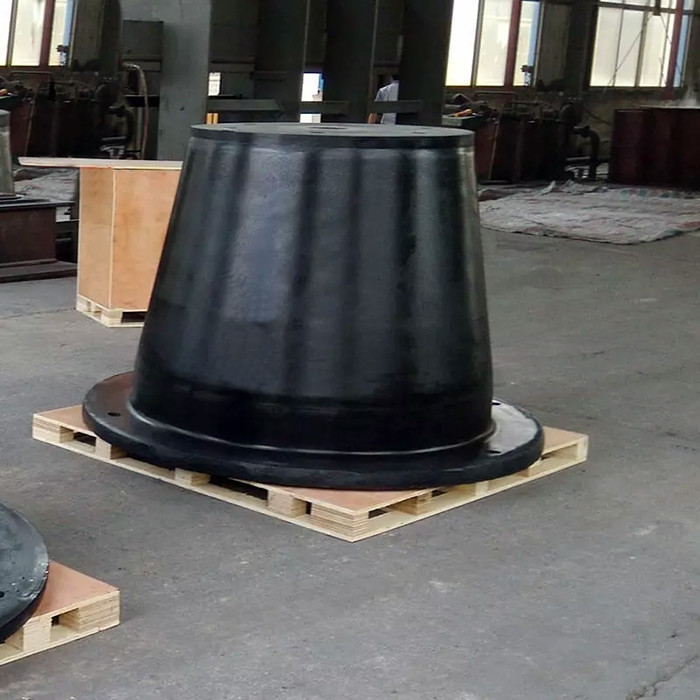

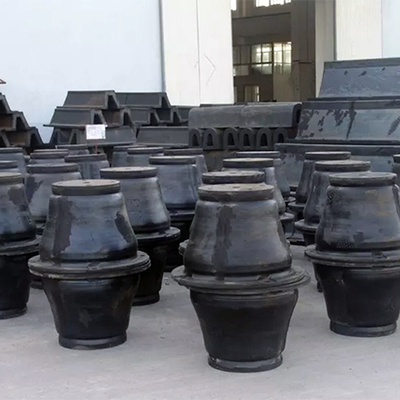

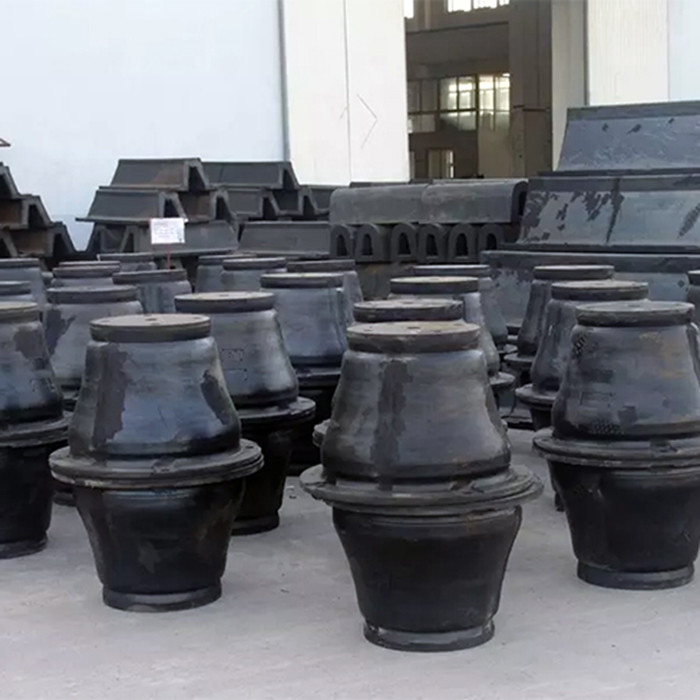

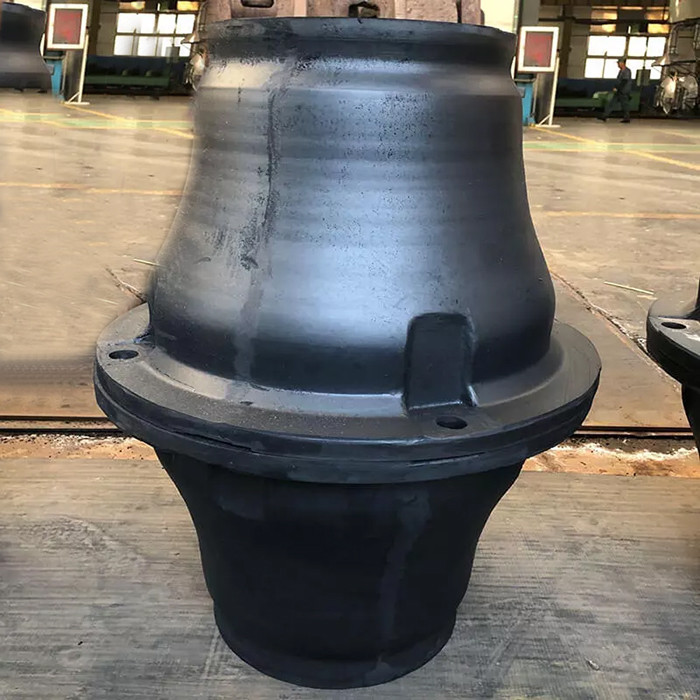

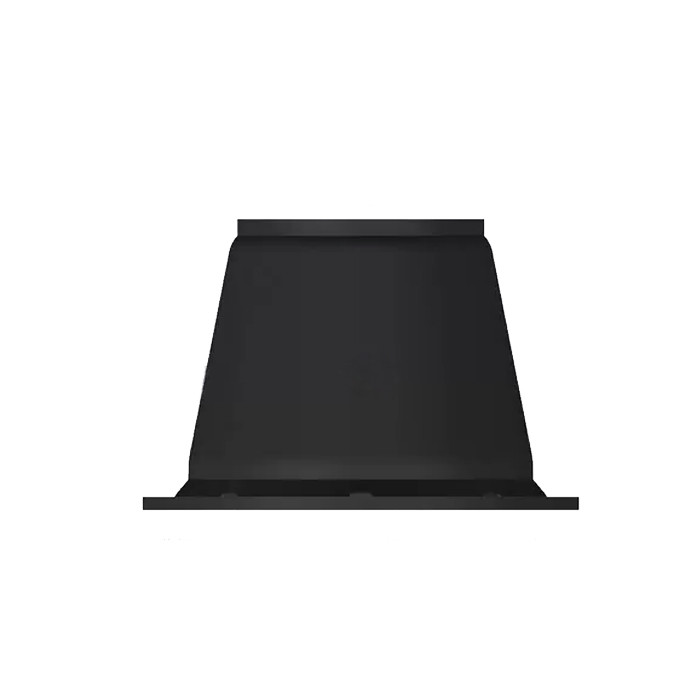

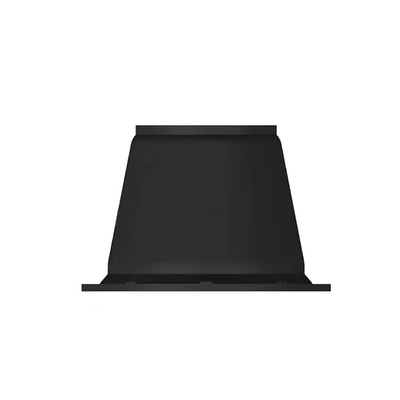

Dock Buffer 1000H مصدات مطاطية مخروطية مقاومة للارتداء من المطاط الطبيعي PIANC2002
وصف
تتميز مصدات المطاط المخروطية بشكل معقد للغاية ، مما يجعل نسبة امتصاص الطاقة وقوة التفاعل أعلى بشكل فعال من مصدات الخلايا من نفس الحجم.تلعب المواد المتقدمة والتكنولوجيا المتطورة ومرافق الاختبار المتقدمة دورًا محوريًا في نجاح الحاجز المخروطي.
تعمل المصدات المخروطية في الموانئ حول العالم لسنوات عديدة ، وتحظى بشعبية كبيرة بشكل خاص في محطات الحاويات نظرًا لقوتها وأدائها.
عادةً ما يتم تصميم المصدات المطاطية المخروطية بإطار أمامي للسماح بتوزيع أفضل للضغط عبر سطح الهيكل ويتوفر الحجم بين 300 و 2000 مم.
تحديد
| مكان المنشأ | الصين |
| اسم العلامة التجارية | دوك فيندر |
| رقم الموديل | DF-C1000H |
| مواد | المطاط الطبيعي |
| اللون | أسود |
| طلب |
محطات متعددة الأغراض منحدرات رورو محطات سفن الركاب بارج |
| العنصر | Dock Buffer 1000H مصدات مطاطية مخروطية مقاومة للارتداء من المطاط الطبيعي PIANC2002 |
| ميزة | مقاوم للحرارة |
| عينة | عادة مجانا |
| أسلوب الإنتاج | صب |
| درجة الحرارة | ~ 40-120 درجة |
| التعبئة | المنصات |
| المهلة | 7-14 يوم |
| نموذج | ح | ح | F | د | س | دبليو | د م | dn |
| مخروط | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] |
| DF-300H | 300 | 13.5 | 255 | 450 | 195 | 405 | م 16 | 20 |
| DF-350H | 350 | 25 | 300 | 570 | 235 | 510 | م 20 | 25 |
| DF-400H | 400 | 18 | 340 | 600 | 260 | 540 | م 20 | 25 |
| DF-500H | 500 | 25 | 425 | 750 | 325 | 675 | مسييه 24 | 30 |
| DF-600H | 600 | 27 | 510 | 900 | 390 | 810 | مسييه 24 | 30 |
| DF-700H | 700 | 32 | 585 | 1050 | 455 | 945 | مسييه 30 | 38 |
| DF-800H | 800 | 36 | 680 | 1200 | 520 | 1080 | مسييه 36 | 44 |
| DF-900H | 900 | 41 | 765 | 1350 | 585 | 1215 | مسييه 36 | 44 |
| DF-1000H | 1000 | 45 | 850 | 1500 | 650 | 1350 | مسييه 42 | 56 |
| DF-1050H | 1050 | 55 | 1030 | 1680 | 900 | 1530 | مسييه 36 | 44 |
| DF-1100H | 1100 | 50 | 935 | 1650 | 715 | 1485 | مسييه 42 | 50 |
| DF-1150H | 1150 | 52 | 998 | 1725 | 750 | 1550 | مسييه 42 | 56 |
| DF-1200H | 1200 | 54 | 1020 | 1800 | 780 | 1620 | مسييه 42 | 50 |
| DF-1300H | 1300 | 59 | 1105 | 1950 | 845 | 1755 | مسييه 48 | 60 |
| DF-1400H | 1400 | 66 | 1190 | 2100 | 930 | 1890 | مسييه 48 | 60 |
| DF-1600H | 1600 | 72 | 1360 | 2400 | 1060 | 2160 | مسييه 48 | 70 |
| DF-1800H | 1800 | 78 | 1530 | 2880 | 1190 | 2430 | مسييه 56 | 76 |
| DF-2000H | 2000 | 80 | 1900 | 3200 | 1540 | 2920 | مسييه 56 | 76 |
ملحقات التثبيت
اللوحة الامامية:يقلل الضغط السطحي ويمنع تلف الرفارف والقوارب.
لوحة الوجه:تقليل معامل الاحتكاك لحماية الهيكل.بولي إيثيلين عالي الوزن الجزيئي.
البراغي والصواميل المثبتة مسبقًا:تستخدم لتأمين الحاجز على قفص الاتهام.1Cr18Ni9Ti ، SUS304 ، SUS316 الفولاذ المقاوم للصدأ أو Q235 بالغمس الساخن المجلفن.
حلقات U محددة مسبقًا:قم بتأمين السلسلة.Q235 مطلية أو مجلفنة بالغمس الساخن.
مرساة الترباس:قم بتوصيل الملحقات مثل الرفارف واللوحات الأمامية.الفولاذ المقاوم للصدأ (أو المجلفن بالغمس الساخن).
سلسلة الوزن:يدعم اللوحة الأمامية لتجنب الترهل.1Cr18Ni9Ti ، SUS304 ، SUS316 الفولاذ المقاوم للصدأ أو Q235 بالغمس الساخن المجلفن.
سلسلة التوتر:عندما يتم التأكيد على الجزء السفلي من الحاجز ، فإنه يحد من انحراف الحاجز.Q235 تراجع الساخنة المجلفن أو المطلي.
سلسلة القص:يمنع تشوه القص في نظام الحاجز.Q235 تراجع الساخنة المجلفن أو المطلي.
سمات
1. امتصاص جيد للطاقة بشكل استثنائي لنسبة قوة التفاعل (E / R)
2. امتصاص الطاقة المتميز لكل وزن الحاجز
3. ارتفاع استقرار القص
4. لا خسارة في الأداء تصل إلى 10 درجة زاوية الاتصال
5. هندسة متطورة ومحسّنة للواجهة
6. سدادة اختيارية للحمل الزائد
التطبيقات
● محطات الحاويات والكميات الكبيرة
● محطات النفط والغاز
● محطات الشحن العامة
● محطات الرحلات البحرية
● محطات فيري وروورو
● البحرية
