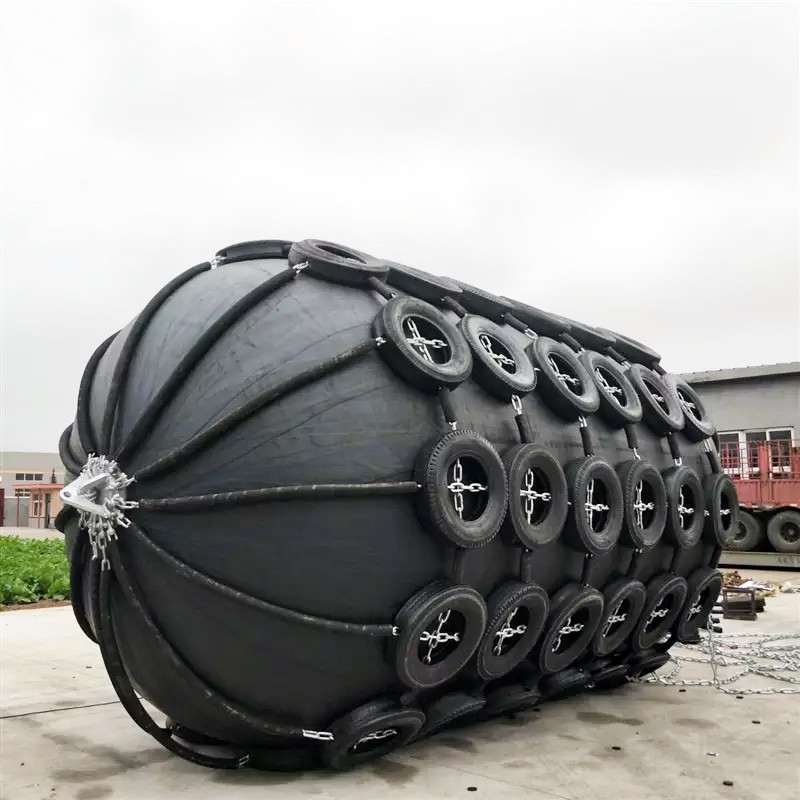

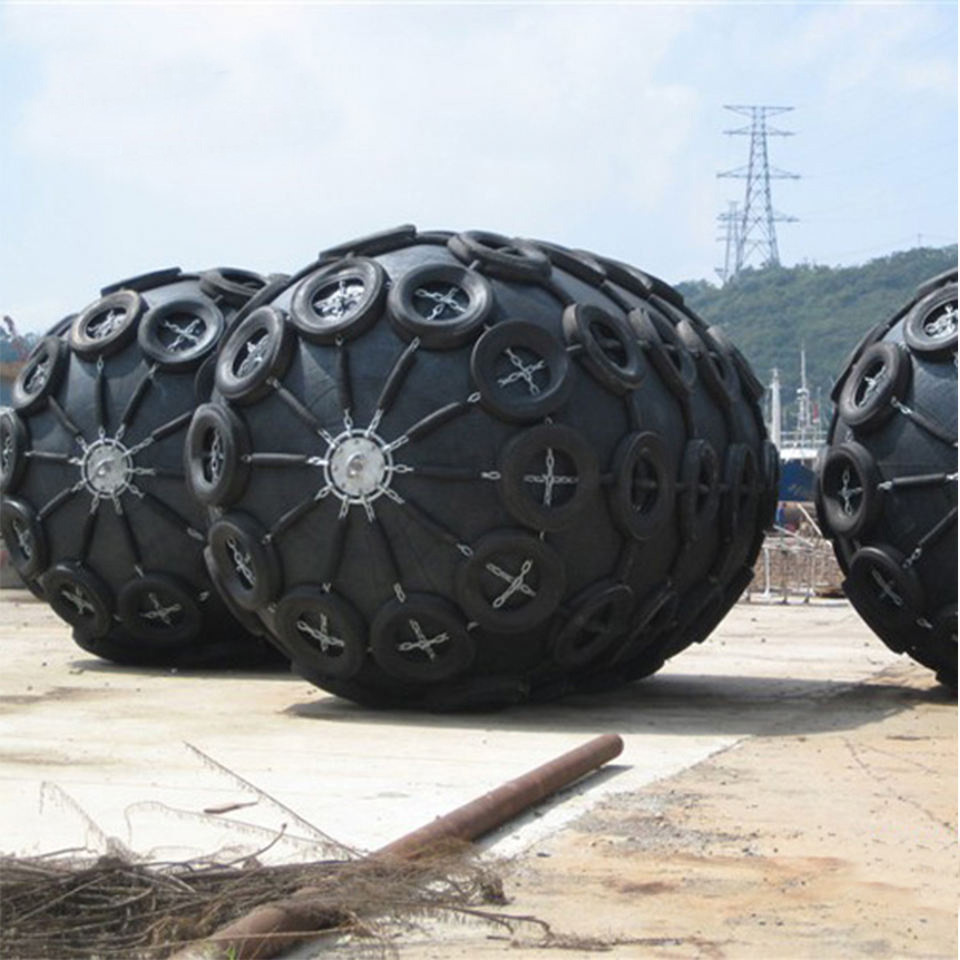

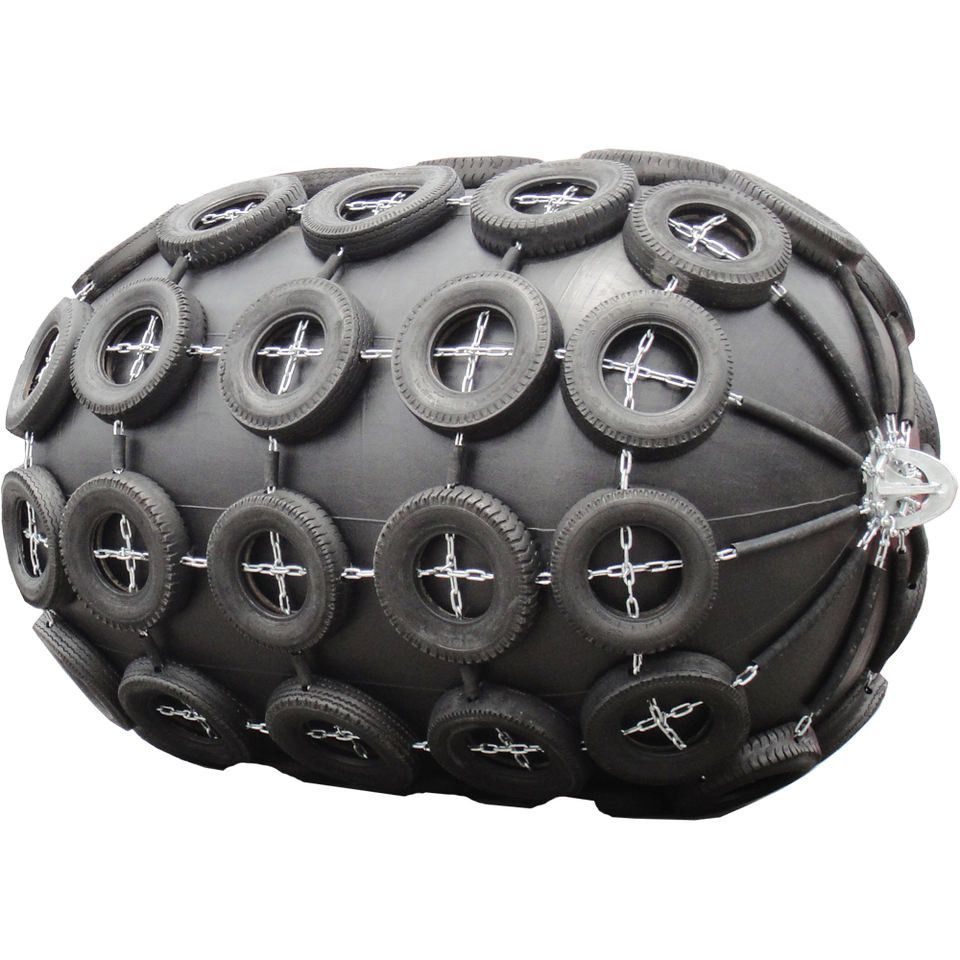

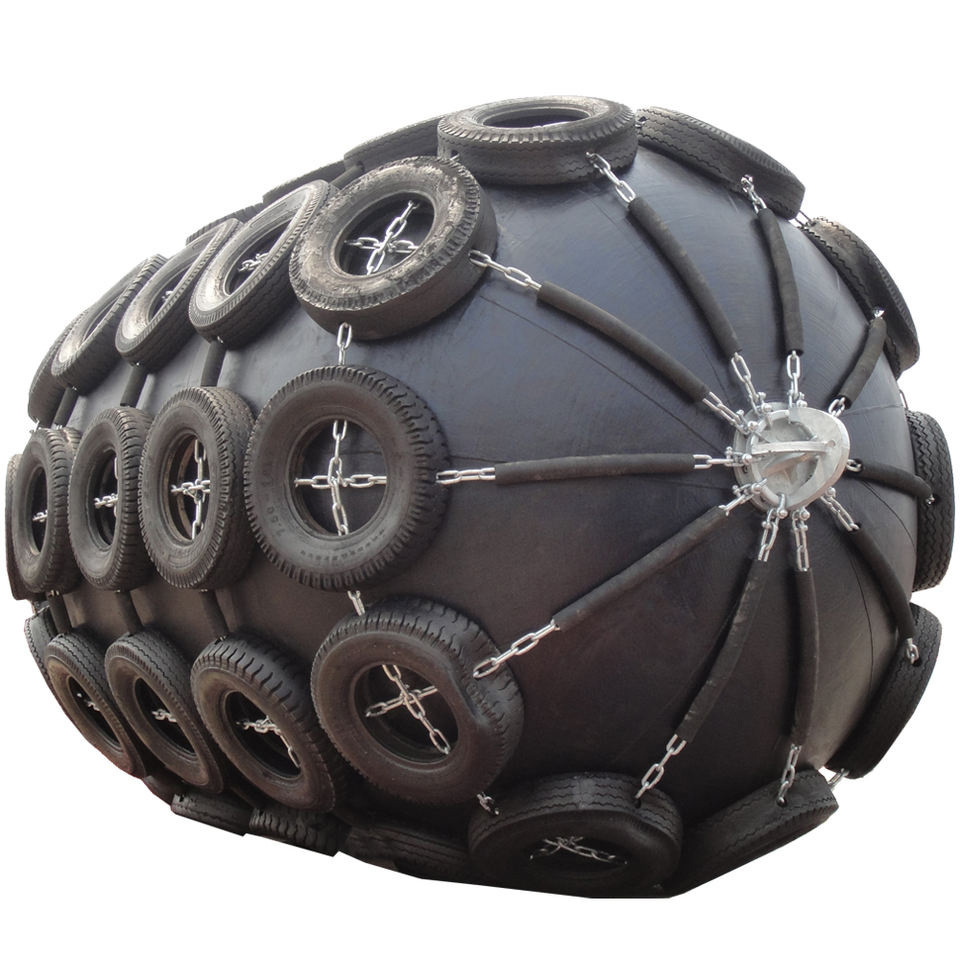

50kPa قفص الاتهام العائم المطاط الحاجز ISO17357 رصيف القارب القياسي
وصف
نظام الحاجز الهوائي من يوكوهاما هو جهاز متطور مضاد للتصادم للتطبيقات البحرية في العالم.يُعرف حاجز يوكوهاما أيضًا باسم الحاجز العائم أو الحاجز المطاطي من نوع يوكوهاما ، وغالبًا ما يتم تثبيته على المحطة أو السفينة ، والتي تهدف إلى امتصاص أو تقليل طاقة الاصطدام بين السفينة إلى السفينة والسفينة إلى الرصيف.يمكن لهذا النوع من المنتجات حماية السفينة أو الرصيف من أضرار الاصطدام.مع الهواء المضغوط الداخلي ، يمكن أن تطفو على الماء وتستخدم على نطاق واسع لحماية المعدات المتوسطة.الحجم: D0.5 م × L1.0 م ~ 3.3 × L6.5 م.يتم إنتاج Yokohama barco defensas وفقًا لمعايير الجودة الدولية ISO17357-2002 و GB / T 2002-2002.في الوقت الحاضر ، تم تصدير منتجاتنا إلى جميع أنحاء العالم.
متوافق تمامًا مع معيار ISO 17357 ، ويتم التصنيع باستخدام القالب ، والاختلاف مع المنتجات التقليدية المصنوعة يدويًا.
أقطار تتراوح من 300 مم إلى 4500 مم وطول يتراوح من 500 مم إلى 1200 مم
الألوان القياسية الرمادي والأسود
مصنوعة من طبقة مطاط داخلية وطبقات من أسلاك التسليح وطبقة مطاطية خارجية
تم اختباره بشكل شامل للتأكد من عدم انتظام ضغط المواد والضغط الهيدروستاتيكي
تم تقييمه بشكل صحيح للأداء الزاوي والمتانة
تم وضع علامة واضحة مع كل تحديد ذات الصلة
مع استكمال الشهادة الحديثة
متاح في مجموعة متنوعة من الأحجام
يتفوق الجلد الخارجي السميك على مصدات السطح العادية
صمام أمان مُركب للرفارف بقطر 2.5 متر لأعلى
تحديد
| مكان المنشأ | بكين، الصين |
| اسم العلامة التجارية | دوك فيندر |
| رقم الموديل | DF-YF4500 |
| اسم المنتج | 50kPa قفص الاتهام العائم المطاط الحاجز ISO17357 رصيف القارب القياسي |
| مادة | مطاط طبيعي عالي الجودة |
| ضمان | 3 سنوات |
| مظهر | مطاط ناعم |
| شهادة الجودة | ISO 17357-1: 2014 |
| معيار | ABS ، BV ، SGS |
| شكل | إسطواني |
| لون | متطلبات الأسود أو العملاء |
| قطر الدائرة | 500-4500 ملم |
| طول | 1،000-12،000 ملم |
| طلب | ميناء ، رصيف ، قارب |
| تخصيص | الضغط الأولي 50KPa | الضغط الأولي 80KPa | ||
| D * L (مم) | R (كن) | GEA (كيلوجول) | R (كن) | GEA (كيلوجول) |
| 500 * 1000 | 64 | 6 | 85 | 8 |
| 600 * 1000 | 74 | 8 | 98 | 11 |
| 700 * 1500 | 137 | 17 | 180 | 24 |
| 1000 * 1500 | 182 | 32 | 239 | 45 |
| 1000 * 2000 | 257 | 45 | 338 | 63 |
| 1200 * 2000 | 297 | 63 | 390 | 88 |
| 1350 * 2500 | 427 | 102 | 561 | 142 |
| 1500 * 3000 | 579 | 153 | 761 | 214 |
| 1700 * 3000 | 639 | 191 | 840 | 267 |
| 2000 * 3000 | 750 | 265 | 985 | 368 |
| 2000 * 3500 | 875 | 308 | 1150 | 430 |
| 2500 * 4000 | 1381 | 663 | 1815 | 925 |
| 2500 * 5500 | 2019 | 943 | 2653 | 1317 |
| 3000 * 5000 | 2104 | 1210 | 2709 | 1571 |
| 3000 * 6000 | 2583 | 1485 | 3292 | 1888 |
| 3300 * 4500 | 1884 | 1175 | 2476 | 1640 |
| 3300 * 6500 | 3015 | 1814 | 3961 | 2532 |
| 3300 * 10600 | 5257 | 3067 | 6907 | 4281 |
| 4500 * 6500 | 4150 | 3432 | 5453 | 4790 |
| 4500 * 9000 | 5747 | 4752 | 7551 | 6633 |
| 4500 * 12000 | 7984 | 6473 | 10490 | 9037 |
هياكل مصدات يوكوهاما العائمة
يتكون الحاجز الهوائي من مطاط داخلي وطبقة من حبل الإطارات الاصطناعية ومطاط خارجي.كل هؤلاء يجب أن يبركنوا بقوة ويثبتوا عن طريق اختبار الضغط.
- تغطي الطبقة المطاطية الخارجية الجزء الخارجي من الحاجز لحماية طبقات الحبل ومطاط البطانة الداخلية من التآكل والقوى الخارجية الأخرى.
- طبقة مطاطية داخلية من الغشاء المطاطي الذي يغلق الهواء المضغوط داخل الحاجز.
- طبقة من أسلاك الإطارات الاصطناعية لطبقة تقوية مصنوعة من نسيج الحبل الصناعي للإطار ، والذي يحافظ على ضغط الهواء الداخلي للحاجز.
