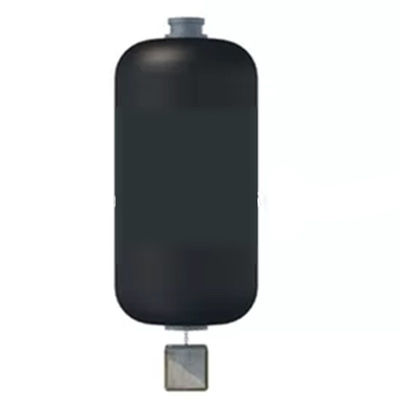

واقيات بحرية عالية الكفاءة في استخدام الطاقة وعمر خدمة طويل وأداء مستقر
الوصف
لعمليات البحث في أعماق البحار، توفر واقيات الغواصات حماية حيوية عند إرساء السفن الغاطسة الحساسة والباذخة. غالبًا ما تكون الغواصات البحثية مجهزة بأجهزة استشعار وكاميرات وأدوات علمية دقيقة مثبتة خارجيًا. حتى الاصطدامات الطفيفة أثناء الإرساء يمكن أن تؤدي إلى إصلاحات مكلفة أو فقدان البيانات. تم تصميم واقيات الغواصات لتطبيقات البحث بأسطح ناعمة وغير معلمة وامتصاص صدمات عالي لضمان عدم تلف أدوات السفينة. غالبًا ما تكون مصنوعة من نوى مملوءة بالرغوة مغلفة بطبقات من البولي يوريثين أو المطاط المقاوم للتآكل، مما يوفر عمر خدمة طويلًا مع الحد الأدنى من الصيانة.
(الحالة: قامت مؤسسة أبحاث بحرية بتشغيل غواصة تتسع لـ 12 شخصًا تستخدم لدراسة النظم البيئية في أعماق البحار. تعرضت منطقة الإرساء، الواقعة في ميناء مزدحم، لتورم وحركة قوارب متكررة، مما أدى إلى خلق ظروف إرساء غير مستقرة. لحماية الغواصة، قامت المؤسسة بتركيب واقيات غواصات عائمة على طول الرصيف. ارتفعت هذه الواقيات وانخفضت مع مستوى المياه، وحافظت على اتصال ثابت بهيكل الغواصة أثناء الإرساء. في إحدى مهام العودة، ضربت أمواج غير متوقعة من سفينة شحن عابرة في اللحظة التي كانت تقترب فيها الغواصة من الرصيف. امتصت الواقيات العائمة التأثير المفاجئ، مما منع الغواصة من ضرب الرصيف الخرساني. أفاد الطاقم لاحقًا أنه بدون الواقيات، ربما تكون مصفوفات السونار الحساسة الموجودة على القوس قد تضررت.)
المواصفات
| المادة | SBR, NR |
| الحجم المتوفر | 3.3*10.6M |
| قوة الشد | => 18 MPA |
| الكثافة | 90+/-5 |
| اللون | أسود |
| التطبيق | الغواصة، العبارة، منصات النفط وما إلى ذلك |
| الصلابة | 40-70 شور أ |
| الاستطالة | => 400 |
| قوة التمزق | => 400 N/cm |
| قوة الكسر | >310 |
|
المقاومة الكيميائية
|
الوقود أ: لا يوجد تدهور |
| الزيت 3: لا يوجد تدهور | |
| زيت التشحيم: لا يوجد تدهور | |
| زيت القطع: لا يوجد تدهور | |
| حمض الهيدروكلوريك المخفف: لا يوجد تدهور |
| القطر × الطول |
الأولي الداخلية الضغط |
السفينة نصف القطر |
المياه النسبة |
مضمون الطاقة الامتصاص |
رد الفعل القوة في GEA |
الهيكل الضغط في GEA |
الانحراف في GEA |
| (مم × مم) | (كيلو باسكال) | (مم) | (٪) | (كيلو جول) | (كيلو نيوتن) | (كيلو باسكال) | (٪) |
| 1500 × 6100 | 50 | 3000 | 60% | 131 | 562 | 140 | 51% |
| 80 | 186 | 754 | 188 | ||||
| 1700 × 7200 | 50 | 4000 | 65% | 167 | 682 | 137 | 47% |
| 80 | 239 | 918 | 184 | ||||
| 2000 × 6000 | 50 | 4000 | 70% | 135 | 544 | 131 | 41% |
| 80 | 194 | 736 | 177 | ||||
| 2500 × 5500 | 50 | 4500 | 65% | 225 | 769 | 135 | 41% |
| 80 | 322 | 1035 | 182 | ||||
| 2500 × 7700 | 50 | 4500 | 70% | 326 | 1016 | 136 | 41% |
| 80 | 470 | 1368 | 183 | ||||
| 3300 × 6500 | 50 | 4500 | 75% | 307 | 887 | 127 | 35% |
| 80 | 442 | 1203 | 173 | ||||
| 3300 × 10600 | 50 | 5000 | 65% | 1003 | 2137 | 142 | 47% |
| 80 | 1429 | 2863 | 190 | ||||
| 4500 × 9000 | 50 | 5000 | 60% | 1439 | 2401 | 138 | 46% |
| 80 | 2059 | 3228 | 185 | ||||
| 4500 × 12000 | 50 | 6000 | 65% | 1977 | 3198 | 141 | 46% |
| 80 | 2819 | 4277 | 189 |
الخصائص
سهولة التركيب والاستبدال
تسمح أنظمة التركيب المعيارية بالإعداد السريع أو التبديل دون تعديلات كبيرة على المرسى.
القدرة على التكيف مع المراسي الثابتة أو العائمة
مناسبة للقواعد البحرية وساحات بناء السفن والمنصات البحرية والأرصفة العائمة.
مقاومة مجموعة الضغط
تحافظ على الشكل والقدرة على امتصاص الطاقة حتى بعد الأحمال الثابتة المطولة من الغواصات الراسية.
تعزيز السلامة للمعدات الحساسة
يحمي مصفوفات السونار المثبتة خارجيًا والمنظار والأدوات البحثية من تأثير الاصطدام.
التطبيقات
عمليات إنقاذ الغواصات
تنتشر في مهام الإنقاذ لتخفيف الاتصال بين غواصات الإنقاذ (DSRV) والغواصات المعطلة، مما يضمن الإرساء الآمن لنقل الطاقم.
المنشآت العسكرية تحت الماء
حماية القواعد السرية تحت الماء أو مصفوفات السونار أو حظائر الغواصات من التأثيرات العرضية أثناء العمليات السرية.
صيانة الغواصات في حوض السفن العائم
تستخدم في الأحواض الجافة وساحات بناء السفن لامتصاص التأثيرات عندما يتم وضع الغواصات للإصلاحات أو التجديدات أو الصيانة.
المزايا
خيارات خلية المطاط المملوءة بالرغوة
ننتج واقيات غواصات مملوءة بالرغوة وخلايا مجوفة لتناسب متطلبات الإرساء الثابتة أو العائمة أو البحرية.
تسليم الإنتاج السريع
تتيح لنا القدرة التصنيعية واسعة النطاق تلبية الطلبات المجمعة واحتياجات الاستبدال العاجلة دون المساس بالجودة.
فريق دعم فني متمرس
يوفر مهندسونا مساعدة فنية كاملة، من استشارات التصميم إلى إرشادات التثبيت في الموقع.
صيانة منخفضة، عمر خدمة طويل
تم تصميم واقياتنا للاستخدام التشغيلي لمدة 15 عامًا أو أكثر مع الحد الأدنى من الصيانة، مما يقلل من تكاليف دورة الحياة.
الأسئلة الشائعة
1. س: ما هو العمر الافتراضي النموذجي لواقيات الغواصات الخاصة بك؟
ج: مع الصيانة المناسبة، يمكن أن تدوم واقياتنا لأكثر من 15 عامًا في الظروف البحرية العادية.
2. س: هل تلبي واقياتك المعايير الدولية؟
ج: نعم، فهي تتوافق مع إرشادات PIANC و ISO و ASTM لأداء وسلامة واقيات البحرية.
3. س: هل واقيات الغواصات الخاصة بك مناسبة لكل من المراسي الثابتة والعائمة؟
ج: بالتأكيد. ننتج نماذج للجدران الرصيفية الثابتة والأرصفة العائمة والهياكل البحرية.
4. س: كيف تضمن جودة المنتج؟
ج: تخضع كل واقية لفحص المواد الخام، والفحوصات الأبعاد، واختبارات الشد والضغط، ومحاكاة الأداء على نطاق واسع قبل التسليم.
