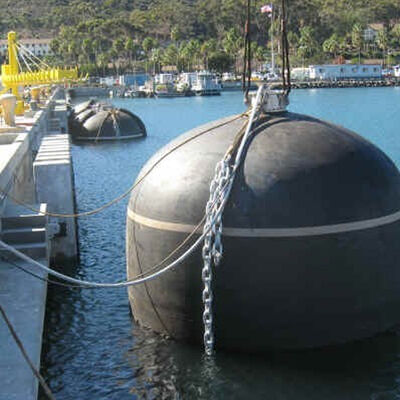

الحماية الثقيلة الغواصة المروحة امتصاص تأثير متفوق حياة خدمة طويلة
الوصف
أجهزة الدفاع عن الغواصات هي أجهزة حماية هندسية مصممة لدعم وتوجيه وحماية السفن خلال العمليات الحرجة مثل الإطلاق والرسو والصيانة والتعامل مع البحار.وضعت تحت الهيكل أو على طول الممرات والهياكل الرصيف، هذه المدافع تلعب دورا حيويا في توزيع الأحمال، وامتصاص طاقة الاصطدام، ومنع الأضرار الهيكلية لكل من السفن والبنية التحتية.
يتم تصنيع طائرات "هونغروونتونغ" البحرية للغواصات باستخدام مركبات مطاطية عالية الأداءمعززة مع الهياكل الداخلية تحمل الحمل لضمان الأداء المستقر تحت ضغط شديد وقوى القطعتتوفر في مجموعة واسعة من الأقطار والأطوال ومعدلات الحمل، ويمكن تخصيص المدافع لتلبية أبعاد السفن المحددة، هندسية الهيكل، والمتطلبات التشغيلية.
من وجهة نظر الأداء، توفر هذه الدبابيس قدرة تحميل استثنائية، ومقاومة ممتازة للكش، ومتانة طويلة الأجل في البيئات البحرية القاسية.صياغة المطاط محسّنة لمقاومة مياه البحر، الزيت، التعرض للأشعة فوق البنفسجية، وتقلبات درجة الحرارة، وضمان خصائص ميكانيكية ثابتة طوال عمر الخدمة الممتد.
من الناحية الوظيفية ، تعمل Fenders الغواصة على حد سواء كمكافحات لاستيعاب الطاقة وعناصر دعم ، مما يقلل من الإجهاد المحلي على طبقة الهيكل أثناء حركة السفينة.هذا يقلل بشكل كبير من خطر تلف الطلاء، تشوه الصلب، أو التعب الهيكلي. كما يسمح تصميمها الوحدي بتثبيت فعال وإعادة التمرين واستبدالها، مما يقلل من تكاليف دورة الحياة لساحات السفن والمشغلين.
يتم تطبيق طائرات الغواصات على نطاق واسع في حوض بناء السفن والمرفأات الجافة والمرافق البحرية ومشاريع الهندسة البحرية ،توفير هوامش سلامة عالية وأداء موثوق به للسفن التي تتراوح من السفن التجارية إلى الهياكل البحرية الثقيلة المتخصصة.
دراسة حالة
خططت حوض بناء السفن الكبير في جنوب شرق آسيا لإطلاق طولي لسفينة شحن متعددة الأغراض بقدرة 18000 دبليو تي.نظراً لارتفاع النزوح في السفينة وتوزيع الضغط غير المتساوي على طول قاع الهيكل، واجهت حوض بناء السفن مشاكل متكررة مع الكتل الخشبية التقليدية والدعامات الصلبة، بما في ذلك الإجهاد المحلي المفرط، والتكسير السريع،والبدل المتكرر خلال المشاريع السابقة.
لمعالجة هذه القضايا ، زودت شركة هونغروتونغ مارين بمجموعة من طائرات الغواصات المصممة خصيصًا ذات القدرة العالية على تحمل الحمل وخصائص الاحتكاك المطاطية المثلى.تم وضع الدبابيس على طول مناطق الاتصال الرئيسية للهيكل من المنحدر، مما يسمح لوزن السفينة بالتوزيع بالتساوي خلال عملية الإطلاق بأكملها.
أثناء التشغيل ، أظهرت الغواصات الاستقرار الممتاز والتحكم في التشوه ، مما خفض بشكل فعال ضغط اتصال الهيكل وتقليل مقاومة الاحتكاك.تم إتمام عملية الإطلاق بسلاسة دون تلف هيكلي أو فشل في الطلاءبالمقارنة مع الأساليب السابقة، تم تقليل استهلاك المواد بأكثر من 40٪ وتقليل وقت التحضير والتركيب بشكل كبير.
بعد التطبيق الناجح، أكدت حوض بناء السفن أنه يمكن إعادة استخدام نفس تكوين "فيندر الغواصة" للسفن المستقبلية ذات الحجم المماثل، مما يحقق تحسينًا في السلامة.كفاءة تشغيلية أعلى، وتوفير التكاليف على المدى الطويل. سلطت ردود الفعل الإيجابية الضوء على موثوقية ويمكن تكرار الحل في ظل ظروف حوض بناء السفن الثقيلة.
المواصفات
| اسم المنتج | طائرات الغواصات |
| المواد | SBR، NR |
| الحجم المتاح | 3.3*10.6M |
| قوة الشد | => 18 MPA |
| الكثافة | 90+/-5 |
| اللون | أسود |
| التطبيق | الغواصات، العبارات، منصات النفط وما إلى ذلك |
| صلابة | 40-70 الشاطئ A |
| الطول | => 400 |
| قوة الدموع | => 400 ن/سم |
| القوة المكسورة | >310 |
|
المقاومة الكيميائية
|
الوقود أ: لا تدهور |
| زيت 3: لا تدهور | |
| زيت التشحيم: لا تدهور | |
| زيت القطع: لا تدهور | |
| HCL المخفف: لا تدهور |
| قطر x الطول |
البداية الداخلية الضغط |
السفينة نصف قطرها |
الماء النسبة |
مضمونة الطاقة الامتصاص |
رد الفعل القوة في GEA |
الهيكل الضغط في GEA |
الانحناء في GEA |
| (ملم × ملم) | (kPa) | (ملم) | (%) | (كج) | (kN) | (kPa) | (%) |
| 1500 × 6100 | 50 | 3000 | 60% | 131 | 562 | 140 | 51% |
| 80 | 186 | 754 | 188 | ||||
| 1700 × 7200 | 50 | 4000 | 65% | 167 | 682 | 137 | 47% |
| 80 | 239 | 918 | 184 | ||||
| 2000 × 6000 | 50 | 4000 | 70% | 135 | 544 | 131 | 41% |
| 80 | 194 | 736 | 177 | ||||
| 2500 × 5500 | 50 | 4500 | 65% | 225 | 769 | 135 | 41% |
| 80 | 322 | 1035 | 182 | ||||
| 2500 × 7700 | 50 | 4500 | 70% | 326 | 1016 | 136 | 41% |
| 80 | 470 | 1368 | 183 | ||||
| 3300 × 6500 | 50 | 4500 | 75% | 307 | 887 | 127 | 35% |
| 80 | 442 | 1203 | 173 | ||||
| 3300 × 10600 | 50 | 5000 | 65% | 1003 | 2137 | 142 | 47% |
| 80 | 1429 | 2863 | 190 | ||||
| 4500 × 9000 | 50 | 5000 | 60% | 1439 | 2401 | 138 | 46% |
| 80 | 2059 | 3228 | 185 | ||||
| 4500 × 12000 | 50 | 6000 | 65% | 1977 | 3198 | 141 | 46% |
| 80 | 2819 | 4277 | 189 |
السمات
قدرة عالية على تحمل الحمل
مصممة لتحمل القوى الضغطية الشديدة، توفر أجهزة إيقاف الغواصات دعمًا هيكليًا مستقرًا للسفن الثقيلة أثناء الإطلاق والرصيف.التعزيز الداخلي يضمن أن التشوه يبقى ضمن الحدود الآمنة حتى في ذروة الأحمال.
امتصاص الطاقة العالي
يمتص المركب المطاطي المحسن بشكل فعال الطاقة الحركية ويفكها ، مما يقلل من قوى الاصطدام التي يتم نقلها إلى هيكل السفينة والهياكل الداعمة.
المقاومة الممتازة للارتداء والتكسير
تم تصميمه لعمليات التواصل والنزول المتكررة ، سطح المفرج يحافظ على سلامته تحت الاحتكاك المستمر ، مما يطيل عمر الخدمة بشكل كبير.
استدامة البيئة البحرية
مقاومة لمياه البحر، تلوث النفط، الأشعة فوق البنفسجية، وتغيرات درجة الحرارة واسعة، وضمان أداء موثوق به في ظروف تشغيل متنوعة.
التطبيقات
عمليات إطلاق السفن
تستخدم على طول الممرات لدعم الهيكل أثناء الإطلاق الطولي أو الجانبي ، مما يضمن حركة خاضعة للرقابة وتقليل الإجهاد الهيكلي.
دعم الارتباط والانفصال
يتم تثبيتها في الأرصفة الجافة أو مرافق الإصلاح لحماية قاع الهيكل وبنية التحتية للرصيف أثناء عمليات تحديد المواقع والرفع.
مناطق صيانة حوض بناء السفن
يوفر الدعم المؤقت أو الدائم أثناء فحص الهيكل أو إصلاحه أو أعمال الطلاء ، مما يعزز السلامة والاستقرار.
إعداد الهندسة البحرية
قابلة للتطبيق في مرحلة ودعم الوحدات البحرية والهياكل البحرية قبل النشر.
لماذا تختار شركة هونغرونتونغ مارين
خبرة هندسية مثبتة
مع سنوات من الخبرة في أنظمة المدافع البحرية، توفر هونغرونتونغ مارين حلول مصممة لتلبية التحديات التشغيلية في العالم الحقيقي.
قدرة التصميم المخصص
يمكن تخصيص كل جهاز إدارة الغواصات بحجم وصلابة وتقييم الحمل وتكوينها لتتناسب مع متطلبات سفينة ومشروع محددة.
مواد عالية الجودة
يتم استخدام المطاط العالي الجودة فقط والمواد المُعزّزة، مما يضمن أداءً ثابتًا وعمرًا طويلًا.
الدعم الفني الشامل
من استشارات التصميم إلى إرشادات التثبيت وخدمة ما بعد البيع، توفر شركة هونغرونتونغ مارين الدعم الكامل لدورة الحياة لكل مشروع.
الأسئلة الشائعة
1ما هي الأحجام المتاحة لـ"فيندرز" الغواصات؟
تتوفر أجهزة إيقاف الغواصات في مجموعة واسعة من الأبعاد والأطوال. يمكن تصنيع الأبعاد المخصصة بناءً على حجم السفينة ومتطلبات الحمل وظروف التثبيت.
2هل يمكن إعادة استخدام المدافع للمشاريع المتعددة؟
نعم، عندما يتم تركيبها والصيانة بشكل صحيح، يمكن إعادة استخدامها بشكل كبير، مما يجعلها فعالة من حيث التكلفة
3كيف تُثبّت طائرات الغواصات؟
تختلف طرق التثبيت اعتمادا على ظروف التطبيق والموقع. وتشمل الطرق الشائعة الوضع المؤقت على الممرات أو التثبيت الثابت باستخدام أقواس وأنظمة توجيه.
4ما هو عمر الخدمة النموذجي؟
في ظل ظروف تشغيل عادية، يمكن أن تصل Fenders الغواصة حياة خدمة طويلة بسبب
