التثبيت العجلة التثبيت مضادة للاصطدام مقاومة الارتداء الصلبة الهيكلية
الوصف

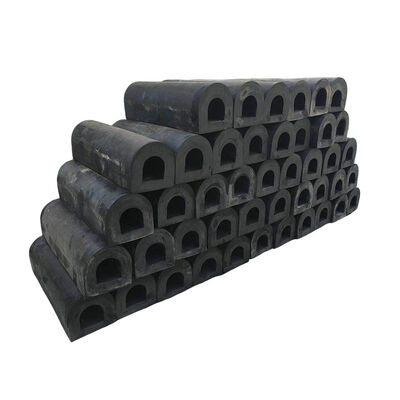

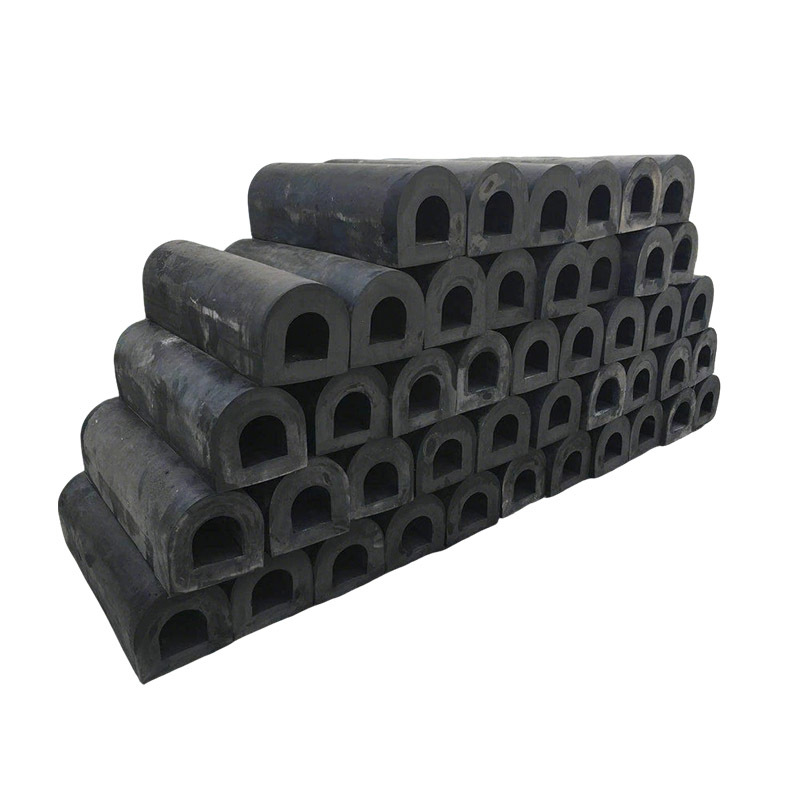

الـ D Type Fender هو جهاز حفر بحري عالي الأداء تم تصميمه لحماية السفن والرصيف الموثوق بها في الظروف البحرية الصعبة.وهي مصنوعة من المطاط الاستومري المتميز مع طبقات داخلية مقوية لضمان أقصى قدر من امتصاص الطاقة والمرونةتتراوح الأبعاد القياسية من 250 ملم إلى 1500 ملم في الارتفاع ، مع أطوال قابلة للتخصيص ودرجات الصلابة لتتناسب مع أنواع السفن من قوارب الدورية الصغيرة إلى سفن الحاويات الكبيرة.
يوفر القسم العرضي على شكل حرف D منطقة اتصال كبيرة ، وتوزيع القوى بالتساوي وتقليل الضغط المحلي على أسطح هيكل السفينة.صياغته المطاطية تضمن مقاومة الارتداء الممتازة، مرونة درجة الحرارة المنخفضة، واستقرار الأشعة فوق البنفسجية والأوزون على المدى الطويل. مصممة لتطبيقات عالية التأثير المتكررة، والفندر من النوع D مناسبة للسفن الشحن، ناقلات النفط، وعبارات الركاب،السفن البحريةمن خلال الجمع بين المتانة، وسهولة التثبيت، وأداء الاصطدام المتفوق، يحمي Fender من النوع D الأصول البحرية مع تقليل وقت التوقف التشغيلي.
دراسة حالة
مشروع: محطة الحاويات، دبي
في محطة حاويات مزدحمة تتعامل مع سفن تصل إلى 30،000 دبليو تي ، عانى الميناء من تشوهات شائعة في المدافع وخدوش في الهيكل بسبب حركة المرور المكثفة في الرصيف."هونغروونتونغ مارين" قدمت طائرات "دي" ذات عرض أكبر وبركات معززة لامتصاص أكبر للصدمات.
خلال السنة الأولى من التشغيل، أظهرت هذه المدافع أداء استثنائي، وامتصاص صدمات متعددة يوميا دون تشوه دائم.انخفضت تكاليف الصيانة لعمليات الرصيف بنسبة 30٪، وأبلغ مشغلو السفن عن إجراءات تربط أكثر سلاسة. سلطت إدارة المحطة الضوء على التصميم الوحدي للشاشة، والذي سمح باستبدال أجزاء فردية بسهولة دون وقت توقف.زيادة استمرارية التشغيل.
المشروع: قاعدة دعم مزرعة الرياح البحرية، بحر الشمال
في قاعدة دعم مزرعة الرياح البحرية ، غالباً ما ترسو سفن الخدمة إلى جانب منصات عائمة في ظروف البحر العاصفة.فشلت الدبابيس الأسطوانية التقليدية في امتصاص الأثر الجانبي من حركة السفينة الناجمة عن الموجة"هونغ رونتونغ مارين" استخدمت طائرات "دي" مع تعزيز الجدران الجانبية و المطاط ذو الضغط العاليتحسين سلامة الطاقم والسفن، وتخفيض تكاليف الإصلاح. لاحظ المشغلون القدرة على الصدمات المتكررة في الظروف البحرية الباردة، مما يثبت موثوقيتها لتطبيقات الهندسة البحرية.
المواصفات
| مكان المنشأ | الصين |
| اسم المنتج | أداة إطارات المطاط |
| النوع | D نوع الشكل |
| خدمة المعالجة | طلاء الضغط |
| اللون | الأسود (ألوان أخرى اختيارية) |
| المواد | NR اللطيف |
| الأداء | خصائص كيميائية وفيزيائية ممتازة |
| الشعار | طلب العميل |
| التطبيق | الميناء، الميناء، القارب |
| النوع | المواصفات | ||||||||
| هـ | ب | (ل) | الثقوب | ق | ج | h | د | د | |
| D150x150x1000 | 150 | 150 | 1000 | 3 | 350 | 150 | 25 | 40 | 24 |
| D200x200x1000 | 200 | 200 | 1000 | 3 | 353 | 150 | 35 | 55 | 30 |
| D200x200x3000 | 200 | 200 | 3000 | 8 | 400 | 100 | 35 | 55 | 30 |
| D250x250x1000 | 250 | 250 | 1000 | 3 | 350 | 150 | 35 | 60 | 30 |
| D250x250x3000 | 250 | 250 | 3000 | 8 | 400 | 100 | 35 | 60 | 30 |
| D300x300x1000 | 300 | 300 | 1000 | 3 | 350 | 150 | 40 | 65 | 32 |
| D300x300x3000 | 300 | 300 | 3000 | 8 | 400 | 100 | 40 | 65 | 32 |
| D300x360x1000 | 300 | 360 | 1000 | 3 | 350 | 150 | 40 | 65 | 32 |
| D300x360x3000 | 300 | 360 | 3000 | 8 | 400 | 100 | 40 | 65 | 40 |
| D400x400x1000 | 400 | 400 | 1000 | 3 | 400 | 150 | 55 | 80 | 32 |
| D400x400x3000 | 400 | 400 | 3000 | 8 | 400 | 100 | 55 | 80 | 40 |
| D500x500x1000 | 500 | 500 | 1000 | 3 | 350 | 150 | 90 | 97 | 45 |
| D500x500x3000 | 500 | 500 | 3000 | 8 | 400 | 100 | 90 | 97 | 45 |
| البيانات التقنية | ||
| الممتلكات | معيار الاختبار | القيم |
| مركب | - | NR / SBR |
| الكثافة (الجاذبية الخاصة) | DIN 53505 | 1200 كجم/م3 |
| قوة الشد | DIN 53504 | ≥16 MPa |
| التمدد عند الكسر | DIN 53504 | ≥350% |
| مقاومة الدموع (23 درجة مئوية) | DIN 53507 | ≥ 80 نترولين/سم |
| المقاومة للكش | DIN 53516 | ≤100mm3 |
| مجموعة الضغط (24 ساعة @ 70 درجة مئوية) | طراز DIN 53517 | ≤ 40% |
| مقاومة الأوزون (ppm 20٪ 72hrs @ 40°C) | ISO 143/1 | لا يوجد شقوق مرئية بالعين |
| تغيير في صلابة | DIN 53504 | ≤5° |
| التغير في قوة الشد | DIN 53504 | ≥ 80% |
| التغيير في التمدد عند الكسر | DIN 53504 | ≥ 80% |
| الحد الأدنى للحرارة | - | -30 درجة مئوية |
| الحرارة القصوى | - | +70°C |
الخصائص
زيادة امتصاص الطاقة
يسمح تصميم Fender Type D على شكل D له بامتصاص طاقة الاصطدام على مساحة واسعة من السطح. حتى في ظل أحمال الركوب الثقيلة ، يقلل من إجهاد الهيكل ويمنع الأضرار الهيكلية.اختبارات المختبر تؤكد أداء ثابت على مدى عشرات الآلاف من دورات الضغط.
صلابة عالية ومقاومة للكسر
المركب المطاطي المستخدم في Fenders من النوع D مُحسّن للتعرض لفترة طويلة للمياه المالحة، والأشعة فوق البنفسجية، والدرجات الحرارية القصوى.هذا يضمن أن الحاجز يحافظ على المرونة والنزاهة الهيكلية لحياة خدمة مطولةحتى في ظروف تشغيل قاسية.
مجموعة واسعة من درجات الحرارة التشغيلية
أجهزة الدفاع من النوع D تعمل بشكل موثوق في البيئات التي تتراوح من -30 درجة مئوية إلى 70 درجة مئوية، مما يجعلها مناسبة للموانئ الشمالية الباردة وكذلك المناطق الاستوائيةأو تشوه تحت درجات حرارة متقلبة.
تثبيت وحدة سهلة الاستخدام
يسهل سطح التثبيت المسطح والمقاطع المندولية خفيفة الوزن التثبيت ويسمح بتكوينات قابلة للتوسع. يمكن إغلاق أو تعليق المسامير اعتمادًا على متطلبات التطبيق.تصميم وحدات تسهل الاستبدال السريع، والحد من وقت التوقف وتكاليف الصيانة.
التطبيقات
موانئ الحاويات ذات الحجم الكبير
مثالية للمحطات ذات الحركات المتكررة للسفن ، تقلل من أضرار الهيكل أثناء الرصيف وتحمي البنية التحتية للرصيف. مناسبة لسفن الحاويات وسفن النفط السائل والسفن المغذية.
قواعد الخدمات البحرية
تستخدم في مناطق رصيف سفن الإمداد البحرية، الزوارق، والمنصات العائمةتعزيز سلامة الطاقم والسفن مع تقليل التآكل الهيكلي إلى الحد الأدنى.
محطات بناء السفن ومرافق إصلاحها
يوفر المسامير من النوع D حماية مؤقتة للسفن أثناء عمليات الصيانة أو الطلاء أو عمليات الرصيف الجاف.قابلتهم للتكيف مع انحناء الهيكل يضمن توزيع الضغط حتى ومنع الأضرار أثناء التعامل.
لماذا تختار شركة هونغرونتونغ مارين
سجل حافل في المشاريع المعقدة
وقد قدمت هونغروونتونغ مارين حلول المدافع لأكثر من 500 مشروع في جميع أنحاء العالم، بما في ذلك الموانئ وأرصفة السفن والمنصات البحرية والمرافق البحرية.خبرتنا تضمن الموثوقية في مختلف الظروف البحرية.
حلول هندسية مخصصة
نحن نقدم تصاميم مخصصة من النوع D لتتناسب مع حجم السفينة، بنية الرصيف، والعوامل البيئية.وتعزيزات لتحقيق أهداف أداء دقيقة.
اختيار المواد المتقدمة والتصنيع
يتم إنتاج أجهزة الطوارئ الخاصة بنا باستخدام مركبات مطاطية مختارة بعناية و نواة معززة لتوفير طاقة مثاليةامتصاص، مقاومة للارتداء، واستقرار الأشعة فوق البنفسجية.
الدعم الفني الشامل
(هونغرونتونغ مارين) تقدم الإرشادات خلال تخطيط المشروع، وتركيبه، وصيانتهومشورة ما بعد البيع لتحقيق أقصى قدر من عمر الخدمة وسلامة التشغيل.
الأسئلة الشائعة
1ما هي الأحجام المتاحة لـ (د) فيندرز؟
تتوفر أجهزة الدفع من النوع D في ارتفاعات تتراوح من 250 مم إلى 1500 مم ، مع أطوال وقياسات قابلة للتعديل لتتناسب مع أحجام السفن المختلفة. تتوفر أحجام مخصصة عند الطلب.
2هل يمكن للطائرات أن تتحمل صدمات ثقيلة متكررة؟
نعم، لقد صممت لعمليات الارتباط عالية التردد، والحفاظ على أكثر من 85٪ من قدرتها على امتصاص الصدمة بعد 50،000 دورة ضغط.
3هل هذه المدافع مناسبة للمناخات الباردة أو الحارة؟
يحتفظ طراز D Fenders بأداء في درجات الحرارة تتراوح من -30 °C إلى 70 °C ، مما يجعلها مناسبة لكل من البيئات البحرية القطبية والمدارية.
4هل التثبيت معقد في الموانئ الكبيرة؟
تتميز الدبابيس بسطح تركيب مسطح ومقالات وحدات ، مما يسمح بالتركيب المرن مع رفع قياسي
المعدات. التكوينات المشدودة أو المعلقة ممكنة.
5هل طائرات "هونغ رونتونغ" من طراز "دي" تتوافق مع معايير السلامة؟
نعم، أجهزة الدفاع لدينا تلبي معايير السلامة البحرية الدولية، بما في ذلك إيزو 17357-1، تضمن الموثوقية، قابلية التكرار، والسلامة التشغيلية على المدى الطويل.
