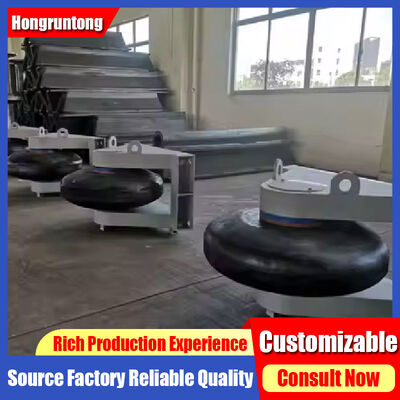

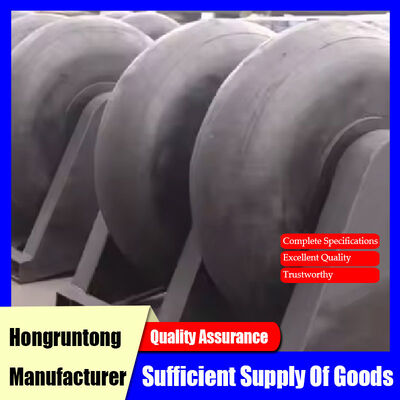

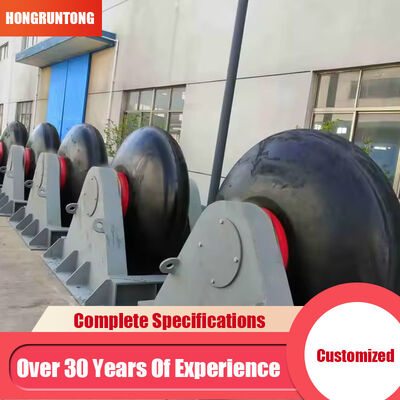

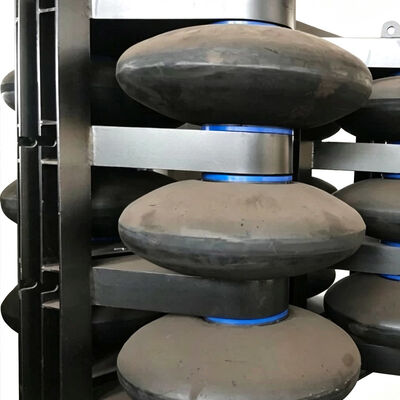

حواجز الأسطوانة هي تجميعات حواجز بحرية دوارة مصممة لحماية هياكل الأرصفة وجدران الأقفال ومداخل الأحواض الجافة وجدران التوجيه والبنية التحتية البحرية الثابتة الأخرى من ملامسة السفن مع السماح بحركة طولية متحكم بها على طول سطح التلامس.
يجمع النظام بين أسطوانة مطاطية أسطوانية مع عمود مركزي وترتيب محامل أو جلبات وإطار دعم فولاذي ومكونات تثبيت هيكلية. وظيفته الهندسية الأساسية هي إدارة التفاعل بين السفينة والهيكل من خلال مزيج من تشوه المطاط والحركة الدورانية ونقل الحمل المتحكم فيه.
قامت محطة حاويات على ساحل بحر الشمال الهولندي بتطبيق حواجز الأسطوانة لمعالجة المشاكل المتكررة عند زاوية خرسانية بارزة حيث كانت السفن تقوم بتصحيحات جانبية متحكم بها بشكل متكرر. تسبب نظام الحواجز المطاطية الثابتة الأصلي في تآكل موضعي وزيادة الاحتكاك أثناء مناورات اقتراب السفينة.
بعد التركيب، لاحظ المشغلون أن السفن يمكن أن تستمر على طول الرصيف دون تفاعل احتكاك ملحوظ. وفر التلامس الدوار مسارات حركة أكثر قابلية للتنبؤ حول الزاوية، وأظهرت فحوصات الصيانة تآكلًا أكثر توزيعًا بالتساوي مقارنة بالنظام الثابت السابق.
| اسم المنتج | حواجز الأسطوانة |
| المادة | مطاط طبيعي عالي الكثافة / مطاط النتريل / مطاط الستايرين بيوتادايين |
| نطاق درجة الحرارة | -30 درجة مئوية إلى 70 درجة مئوية |
| الجاذبية النوعية | 1.45 جم/سم مكعب |
| الكثافة | 3 ميجا باسكال |
| الصلابة | 65 ± 5 شور أ |
| الاستطالة | ≥ 300% |
| نطاق الحجم | D1080-2900 مم |
| الشهادات | CE، ROHS، REACH، SGS، MSDS، ISO9001 |
| رقم الموديل | أ [مم] | ب [مم] | ج [مم] | د [مم] | هـ [مم] | و [مم] | ح [مم] | ط [مم] | ك [مم] | ل [مم] |
|---|---|---|---|---|---|---|---|---|---|---|
| HM-RF1080 | 1250 | 1150 | 610 | 1080 | 1150 | 220 | 460 | 800 | 340 | 60 |
| HM-RF1450 | 1530 | 1400 | 740 | 1320 | 1450 | 260 | 510 | 950 | 400 | 75 |
| HM-RF1500 | 1600 | 1450 | 765 | 1370 | 1500 | 270 | 610 | 1000 | 425 | 75 |
| HM-RF1900 | 2050 | 1850 | 975 | 1750 | 1900 | 350 | 690 | 1250 | 500 | 125 |
| HM-RF2100 | 2300 | 2100 | 1110 | 1980 | 2100 | 400 | 765 | 1400 | 550 | 150 |
| HM-RF2700 | 3000 | 2700 | 1425 | 2550 | 2700 | 500 | 895 | 1800 | 700 | 200 |
