1800H مصدات مخروطية PIANC مصدات رصيف مطاطية ذات لون أسود قياسي بحري
وصف

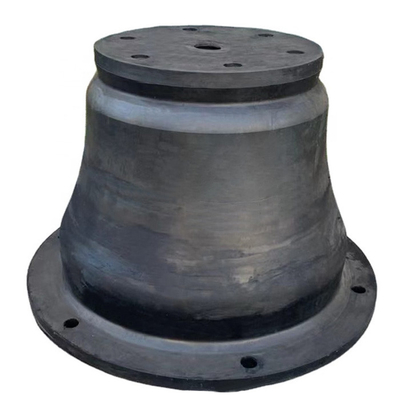

الحاجز المخروطي هو أحدث جيل من مصدات المطاط الخلوية ، والتي يوصى بها لجميع أنواع التطبيقات ، بما في ذلك مواقع تغيير المد والجزر.وهي مشهورة بأدائها الأفضل ، وكفاءتها الأفضل ، وثباتها وأداءها العالي في ظل أحمال القص والضغط.
الحاجز المخروطي مناسب للأرصفة التي تتطلب قوة رد فعل منخفضة وامتصاص عالي للطاقة ، والأرصفة التي تتطلب ضغطًا سطحيًا منخفضًا لألواح السفن ، وأرصفة مفتوحة في البحر والأحواض الكبيرة ، مثل محطات النفط ومحطات الحاويات ، وكذلك جميع الأماكن المناسبة للمصدات المخروطية الفائقة .
تحديد
| اسم المنتج | 1800H مصدات مخروطية PIANC مصدات رصيف مطاطية ذات لون أسود قياسي بحري |
| اسم العلامة التجارية | دوك فيندر |
| رقم الموديل | DF-C1800 |
| مواد | مطاط طبيعي عالي الأداء |
| تصنيف الانحراف | 70٪ - 72٪ |
| الارتفاع (مم) | 500-2000 مم |
| ضمان | سنتان |
| خدمة ما بعد البيع | قطع غيار مجانية |
| شهادة الجودة | ISO9001 ، بيانك |
| معايير السلامة | ABS ، BV ، SGS |
| اللون | متطلبات العملاء |
| طلب | ميناء ، رصيف ، رصيف ، إلخ |
| نموذج | ح | ح | F | د | س | دبليو | د م | dn |
| مخروط | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] |
| DF-300H | 300 | 13.5 | 255 | 450 | 195 | 405 | م 16 | 20 |
| DF-350H | 350 | 25 | 300 | 570 | 235 | 510 | م 20 | 25 |
| DF-400H | 400 | 18 | 340 | 600 | 260 | 540 | م 20 | 25 |
| DF-500H | 500 | 25 | 425 | 750 | 325 | 675 | مسييه 24 | 30 |
| DF-600H | 600 | 27 | 510 | 900 | 390 | 810 | مسييه 24 | 30 |
| DF-700H | 700 | 32 | 585 | 1050 | 455 | 945 | مسييه 30 | 38 |
| DF-800H | 800 | 36 | 680 | 1200 | 520 | 1080 | مسييه 36 | 44 |
| DF-900H | 900 | 41 | 765 | 1350 | 585 | 1215 | مسييه 36 | 44 |
| DF-1000H | 1000 | 45 | 850 | 1500 | 650 | 1350 | مسييه 42 | 56 |
| DF-1050H | 1050 | 55 | 1030 | 1680 | 900 | 1530 | مسييه 36 | 44 |
| DF-1100H | 1100 | 50 | 935 | 1650 | 715 | 1485 | مسييه 42 | 50 |
| DF-1150H | 1150 | 52 | 998 | 1725 | 750 | 1550 | مسييه 42 | 56 |
| DF-1200H | 1200 | 54 | 1020 | 1800 | 780 | 1620 | مسييه 42 | 50 |
| DF-1300H | 1300 | 59 | 1105 | 1950 | 845 | 1755 | مسييه 48 | 60 |
| DF-1400H | 1400 | 66 | 1190 | 2100 | 930 | 1890 | مسييه 48 | 60 |
| DF-1600H | 1600 | 72 | 1360 | 2400 | 1060 | 2160 | مسييه 48 | 70 |
| DF-1800H | 1800 | 78 | 1530 | 2880 | 1190 | 2430 | مسييه 56 | 76 |
| DF-2000H | 2000 | 80 | 1900 | 3200 | 1540 | 2920 | مسييه 56 | 76 |
إشعارات
1. يمكن دعم اللوحة الأمامية.
2. يوصى بسلاسل التوتر.
3. المصدات مستقرة جدًا ضد قوى القص الأفقية والعمودية.
4. نظام سلسلة التعليق المصمم بشكل صحيح لدعم أداء الحاجز.
5. مع توقف التحميل الزائد ، يكون الحاجز أكثر مقاومة للضغط الزائد.
6. يجب أن يكون هناك مساحة كافية حول وبين المصدات المخروطية الفائقة واللوحة الفولاذية للسماح لها بالانحراف دون تدخل.
التطبيقات
● محطات السائبة ، RoRo والرحلات البحرية
● أرصفة البضائع العامة
● مرافق النفط والغاز
● Monopiles والدلافين
مزايا
نسبة امتصاص عالية للطاقة إلى نسبة قوة التفاعل (E / R)
◆ الحد الأدنى من فقدان الأداء حتى في زوايا الرسو الكبيرة
◆ يوفر ثباتًا ممتازًا لقوة القص
◆ عمر خدمة طويل ، جودة موثوقة
◆ تُنشر عادةً مع لوحة UHMW-PE
