درابزين مطاطي هوائي ISO17357-1: 2014 STS Dock Boat Bumper 4.5 * 9.0M
وصف
يُشار أحيانًا إلى الحاجز المطاطي الهوائي بالعامية باسم "مصدات هوائية" أو "مصدات من النوع الهوائي" - ISO 17357: 2014 السفن والتكنولوجيا البحرية - مصدات مطاطية هوائية عائمة.
امتصاص الطاقة المضمون لصدمات المطاط الهوائية هو امتصاص الطاقة عند انحراف 60٪.يمكن استخدام هذه القيمة في التصميم الهندسي والتشغيل الفعلي.يعطي الجدول الأحجام والأوزان والأداء الفني للمصد المطاطي الهوائي من النوع العائم.

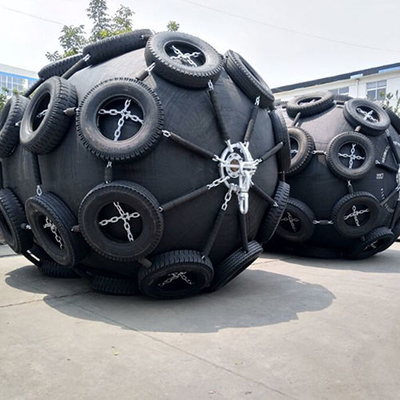

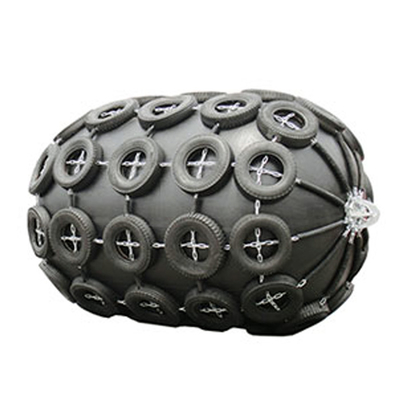

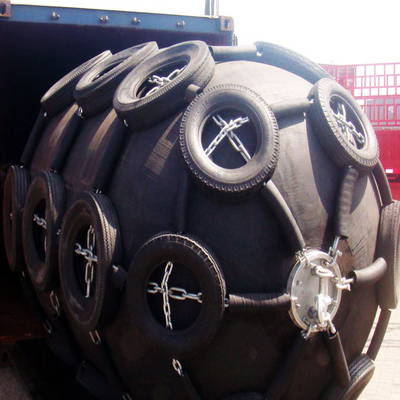

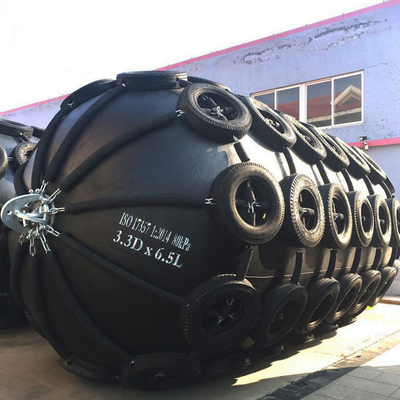

يتكون الحاجز المطاطي الهوائي من صفائح مطاطية مقواة بالحبال الاصطناعية مع هواء مضغوط بالداخل لتمكينها من الطفو على الماء والعمل كممتص للصدمات بين سفينتين (من سفينة إلى سفينة) ، أو بين السفن وهياكل الرسو عندما تكون تأتي جنبا إلى جنب على الماء.
| اسم المنتج | درابزين مطاطي هوائي ISO17357-1: 2014 STS Dock Boat Bumper 4.5 * 9.0M |
| مواد | المطاط الطبيعي |
| صلابة | 55 شور أ |
| الوزن الصافي | 7.5 طن |
| قوة الشد | ≥18 ميجا باسكال |
| استطالة عند الكسر | ≥400٪ |
| مظهر | خالية من الأحواض والفراغات وخطوط التريكو والشقوق والوميض |
| طلب | LNG، LPG، Oil Tanker، Port، Quay، FSRU |
| اساسي | ISO17357-1: 2014 ، PIANC2002 |
| بحجم | 4.5 * 9.0 م ، أو على النحو المطلوب |
| ميزة | مقاومة الزيت |
| التعبئة | المنصات وحالة خشبية |
تحديد
| مقياس عادى |
الضغط الداخلي: 50Kpa 60٪ انحراف |
الضغط الداخلي: 80Kpa 60٪ انحراف |
|||||
| قطر الدائرة | طول | قوة رد الفعل | امتصاص الطاقة | امتصاص الهيكل | قوة رد الفعل | امتصاص الطاقة | امتصاص الهيكل |
| مم | مم | كيلو نيوتن | كيلو نيوتن متر | كيلو باسكال | كيلو نيوتن | كيلو نيوتن متر | كيلو باسكال |
| 500 | 1000 | 64 | 6 | 132 | 85 | 8 | 174 |
| 600 | 1000 | 74 | 8 | 126 | 98 | 11 | 166 |
| 700 | 1500 | 137 | 17 | 135 | 180 | 24 | 177 |
| 1000 | 1500 | 182 | 32 | 122 | 239 | 45 | 160 |
| 1000 | 2000 | 257 | 45 | 132 | 338 | 63 | 174 |
| 1200 | 2000 | 297 | 63 | 126 | 390 | 88 | 166 |
| 1350 | 2500 | 427 | 102 | 130 | 561 | 142 | 170 |
| 1500 | 3000 | 579 | 152 | 132 | 731 | 214 | 174 |
| 1700 | 3000 | 639 | 191 | 128 | 840 | 267 | 168 |
| 2000 | 3500 | 875 | 308 | 128 | 1150 | 430 | 168 |
| 2500 | 4000 | 1381 | 663 | 137 | 1815 | 925 | 180 |
| 2500 | 5500 | 2019 | 943 | 148 | 2653 | 1317 | 195 |
| 3300 | 4500 | 1884 | 1175 | 130 | 2476 | 1640 | 171 |
| 3300 | 6500 | 3015 | 1814 | 146 | 3961 | 2532 | 191 |
| 3300 | 10600 | 5121 | 3090 | 171 | 6612 | 4294 | 220 |
| 4500 | 7000 | 4660 | 3816 | 186 | 5866 | 4945 | 233 |
| 4500 | 9000 | 5747 | 4752 | 146 | 7551 | 6633 | 192 |
| 4500 | 12000 | 7984 | 6473 | 154 | 10490 | 9037 | 202 |
سمات
1. مصدات تعمل بالهواء المضغوط عالية الجودة معتمدة من ISO 17357
2. مجموعة متنوعة من المصدات شائعة الاستخدام من المخزون
3. تسليم سريع في جميع أنحاء العالم
4. سلاسل مجلفنة قياسية ، أغلال ووصلات دوارة
5. مناسبة للمناطق ذات فرق المد والجزر
التطبيقات
● في الموانئ ذات التغيرات الشديدة في المد والجزر
● عمليات أخف وزنا من سفينة إلى سفينة
● النفط والغاز (عادةً FSRU)
● رسو مؤقت
مزايا
◆ تضمن إرشادات ISO17357 القياسية جودة المنتج الفائقة
◆ هندسة تصميم عالية الدقة وعمليات تصنيع متقدمة
◆ المشورة الفنية المهنية والدعم الهندسي
◆ خيارات التفتيش البحرية العالمية ذات السمعة الطيبة المتاحة من طرف ثالث
مناسب لتطبيقات مختلفة من سفينة إلى رصيف ومن سفينة إلى سفينة بأحجام مختلفة متاحة
