مصدات تعمل بالهواء المضغوط 50kPa 4.5M ISO17357 دليل شبكة سلسلة الإطارات المطاطية الطبيعية
وصف

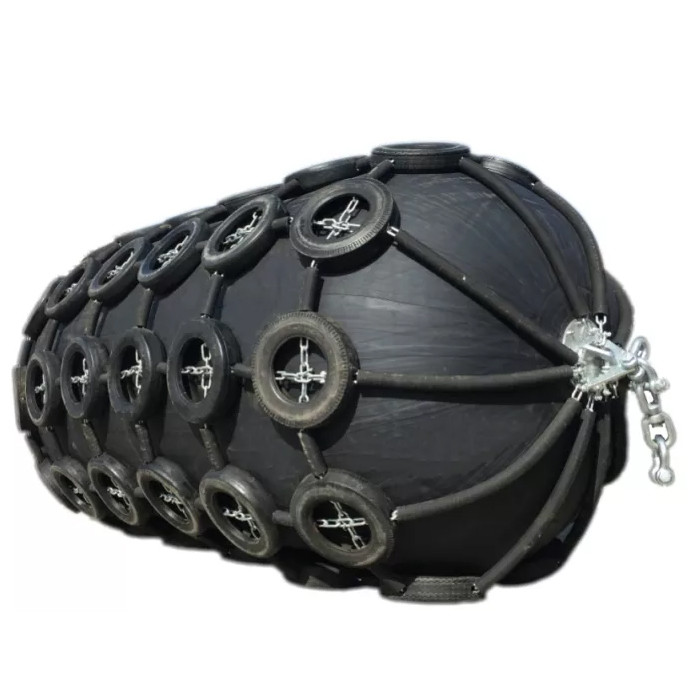

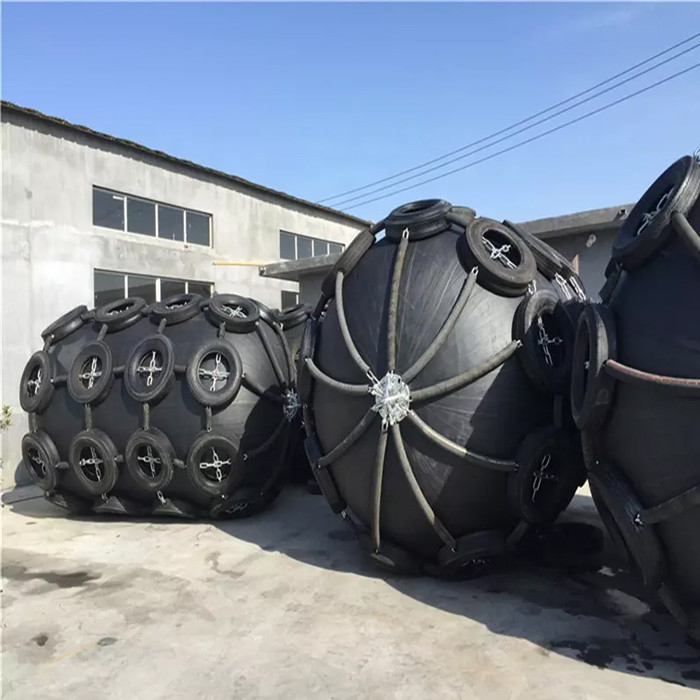

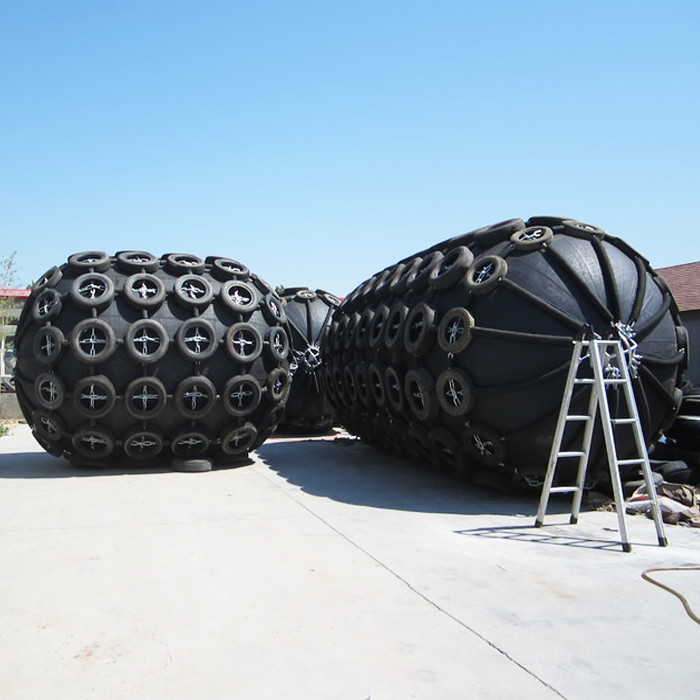

يتم تزويد الرفارف الهوائية التي يتم تسليمها من المخزون بشبكة حماية DockFender Heavy-Duty مصنوعة من سلاسل معتمدة وإطارات طائرات.تحمي الشبكة الحاجز من التلف أثناء القطر وأنواع المناولة الأخرى ، كما تعمل على إطالة عمر الحاجز نتيجة لحماية جسم الحاجز أثناء العمليات.
المصدات الهوائية هي جهاز رائد مضاد للتصادم للتطبيقات البحرية في العالم اليوم.يعمل الحاجز المطاطي الهوائي كوسيط وقائي مهم ضد الاصطدام عند عمليات النقل من سفينة إلى سفينة (STS) وعمليات الرسو والرسو من السفينة إلى الرصيف (STD).تتميز المصدات الهوائية بمزايا امتصاص الطاقة الهائل مع تأثير ضغط سطح الوحدة المنخفض على السفينة.صُنعت هذه المصدات الهوائية خصيصًا للحماية في مناورة السفن دون تصادم.
| اسم المنتج | مصدات تعمل بالهواء المضغوط 50kPa 4.5M ISO17357 دليل شبكة سلسلة الإطارات المطاطية الطبيعية |
| اسم العلامة التجارية | دوك فيندر |
| رقم الموديل | مدافع- YRF4.5 م |
| مواد | مطاط طبيعي عالي الأداء |
| اساسي | ISO17357-1: 2014 ، PIANC2002 |
| شكل | أفقي |
| طَرد | كيس بلاستيك + منصة نقالة |
| الضغط الأولي | 50 كيلو باسكال و 80 كيلو باسكال |
| ضغط الاختبار | 250 كيلو باسكال |
| امتصاص الطاقة | 64-6633 كيلو نيوتن متر |
| قوة رد الفعل | 6-7551 كيلو نيوتن |
| اللون | متطلبات العملاء |
| طلب | ميناء ، رصيف ، رصيف ، إلخ |
تحديد
| مقياس عادى |
الضغط الداخلي: 50Kpa 60٪ انحراف |
الضغط الداخلي: 80Kpa 60٪ انحراف |
|||||
| قطر الدائرة | طول | قوة رد الفعل | امتصاص الطاقة | امتصاص الهيكل | قوة رد الفعل | امتصاص الطاقة | امتصاص الهيكل |
| مم | مم | كيلو نيوتن | كيلو نيوتن متر | كيلو باسكال | كيلو نيوتن | كيلو نيوتن متر | كيلو باسكال |
| 500 | 1000 | 64 | 6 | 132 | 85 | 8 | 174 |
| 600 | 1000 | 74 | 8 | 126 | 98 | 11 | 166 |
| 700 | 1500 | 137 | 17 | 135 | 180 | 24 | 177 |
| 1000 | 1500 | 182 | 32 | 122 | 239 | 45 | 160 |
| 1000 | 2000 | 257 | 45 | 132 | 338 | 63 | 174 |
| 1200 | 2000 | 297 | 63 | 126 | 390 | 88 | 166 |
| 1350 | 2500 | 427 | 102 | 130 | 561 | 142 | 170 |
| 1500 | 3000 | 579 | 152 | 132 | 731 | 214 | 174 |
| 1700 | 3000 | 639 | 191 | 128 | 840 | 267 | 168 |
| 2000 | 3500 | 875 | 308 | 128 | 1150 | 430 | 168 |
| 2500 | 4000 | 1381 | 663 | 137 | 1815 | 925 | 180 |
| 2500 | 5500 | 2019 | 943 | 148 | 2653 | 1317 | 195 |
| 3300 | 4500 | 1884 | 1175 | 130 | 2476 | 1640 | 171 |
| 3300 | 6500 | 3015 | 1814 | 146 | 3961 | 2532 | 191 |
| 3300 | 10600 | 5121 | 3090 | 171 | 6612 | 4294 | 220 |
| 4500 | 7000 | 4660 | 3816 | 186 | 5866 | 4945 | 233 |
| 4500 | 9000 | 5747 | 4752 | 146 | 7551 | 6633 | 192 |
| 4500 | 12000 | 7984 | 6473 | 154 | 10490 | 9037 | 202 |
سمات
1. لا ينخفض امتصاص الطاقة عند الضغط المائل حتى 15 درجة.
2. تزداد قوة رد الفعل ببطء ولا تزيد بشكل حاد حتى في ظل ظروف الحمل الزائدة.
3. مقوى بشكل كافٍ باستخدام سلك إطار قوي ضد القوة المشتركة أثناء عمليات رسو السفن ورسوها.مدعومة بالمياه التي تطفو عليها ، مما يجعل التركيب البسيط ممكنًا على الرصيف وصاري التثبيت.
متاح في مجموعة متنوعة من الأحجام.
4. يتم توفيره كنوع حبال (جسم فقط) أو بسلسلة وشبكة إطارات لحماية جسم الحاجز
5. مناسبة للمواقع ذات اختلافات المد والجزر الكبيرة والصغيرة
التطبيقات

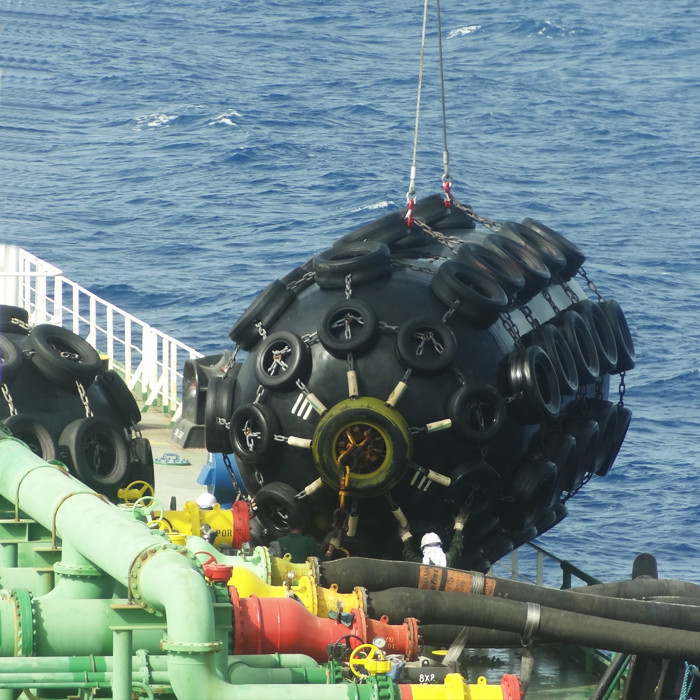

● عمليات النقل من سفينة إلى أخرى
● خدمات من سفينة إلى سفينة
● منصة الدفاع البحرية
● رسو السفن في الرصيف
● علق على بدن السفينة
مزايا
الامتثال لمعيار ISO17357-1: 2014
◆ قوة رد فعل منخفضة وضغط بدن السفينة
◆ المزيد من الأمان والموثوقية
◆ نظام التكلفة الأكثر تنافسية
◆ قوى الرسو السفلية
ميزة ضد قوة القص
◆ التكيف مع المد
◆ تركيب بسيط ومنخفض التكلفة
◆ تكلفة صيانة منخفضة
◆ تركيبات اختيارية مختلفة
