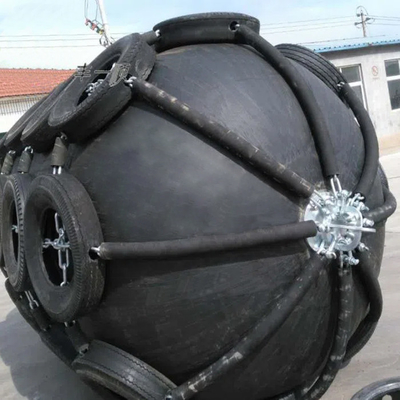

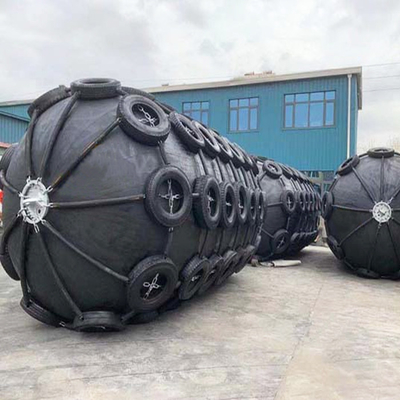

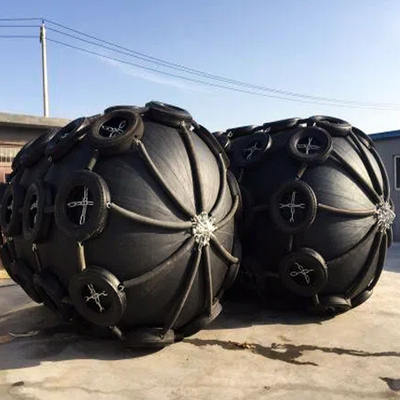

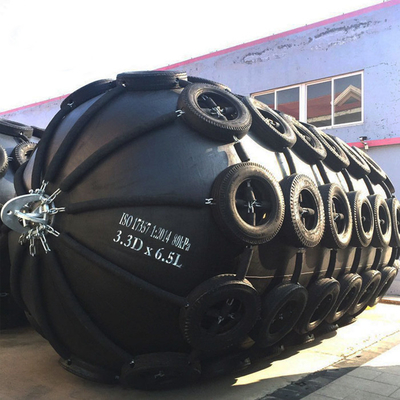

المصدات الهوائية ISO17357-1: 2014 دليل 3.3 * 6.5M CTN Type Air Block 50kPa
وصف
تم استخدام المصدات الهوائية منذ حوالي 60 عامًا.إنه الجهاز الرائد ضد الاصطدام للتطبيقات البحرية في العالم.يتم استخدام هذا الحاجز المطاطي المملوء بالهواء المضغوط كوسيط وقائي لسفينة لشحن الاتصال (STS) ، والسفينة إلى الرصيف (STQ) والسفينة إلى الرصيف (STB).
الحاجز الهوائي أو الحاجز المطاطي من يوكوهاما أو الحاجز الهوائي ، يستخدم الهواء المضغوط كوسيط عازل لامتصاص طاقة الصدمة للسفينة ، بحيث تتمتع السفينة بمزيد من المرونة والنعومة عند الرسو ، وذلك لتحقيق تأثير منع الاصطدام والاصطدام .
تحديد
| مكان المنشأ | الصين |
| اسم العلامة التجارية | دوك فيندر |
| رقم الموديل | DF-YRF3300 |
| اسم المنتج | المصدات الهوائية ISO17357-1: 2014 دليل 3.3 * 6.5M CTN Type Air Block 50kPa |
| مواد | مطاط طبيعي عالي الجودة |
| اساسي | ISO17357-1: 2014 ، PIANC2002 |
| كثافة | 1.35 ~ 2.0 جم / سم 3 |
| قوة الشد | ≥18 |
| ضغط الاختبار | 250 كيلو باسكال |
| إستعمال | لرسو السفن أو رسوها |
| شهادة | DNV BV CCS LR ABS |
| اللون | متطلبات العملاء |
| درجة حرارة العمل | -15 درجة إلى 200 درجة |
| مقياس عادى |
الضغط الداخلي: 50Kpa 60٪ انحراف |
الضغط الداخلي: 80Kpa 60٪ انحراف |
|||||
| قطر الدائرة | طول | قوة رد الفعل | امتصاص الطاقة | امتصاص الهيكل | قوة رد الفعل | امتصاص الطاقة | امتصاص الهيكل |
| مم | مم | كيلو نيوتن | كيلو نيوتن متر | كيلو باسكال | كيلو نيوتن | كيلو نيوتن متر | كيلو باسكال |
| 500 | 1000 | 64 | 6 | 132 | 85 | 8 | 174 |
| 600 | 1000 | 74 | 8 | 126 | 98 | 11 | 166 |
| 700 | 1500 | 137 | 17 | 135 | 180 | 24 | 177 |
| 1000 | 1500 | 182 | 32 | 122 | 239 | 45 | 160 |
| 1000 | 2000 | 257 | 45 | 132 | 338 | 63 | 174 |
| 1200 | 2000 | 297 | 63 | 126 | 390 | 88 | 166 |
| 1350 | 2500 | 427 | 102 | 130 | 561 | 142 | 170 |
| 1500 | 3000 | 579 | 152 | 132 | 731 | 214 | 174 |
| 1700 | 3000 | 639 | 191 | 128 | 840 | 267 | 168 |
| 2000 | 3500 | 875 | 308 | 128 | 1150 | 430 | 168 |
| 2500 | 4000 | 1381 | 663 | 137 | 1815 | 925 | 180 |
| 2500 | 5500 | 2019 | 943 | 148 | 2653 | 1317 | 195 |
| 3300 | 4500 | 1884 | 1175 | 130 | 2476 | 1640 | 171 |
| 3300 | 6500 | 3015 | 1814 | 146 | 3961 | 2532 | 191 |
| 3300 | 10600 | 5121 | 3090 | 171 | 6612 | 4294 | 220 |
| 4500 | 7000 | 4660 | 3816 | 186 | 5866 | 4945 | 233 |
| 4500 | 9000 | 5747 | 4752 | 146 | 7551 | 6633 | 192 |
| 4500 | 12000 | 7984 | 6473 | 154 | 10490 | 9037 | 202 |
سمات
1. اصعب شبكة صور
إطار الطائرات شديد التحمل ، هذا التصميم أكثر صلابة من شبكة إطارات الشاحنة العامة.
2. أقوى جدار الحاجز
تم تصنيعها وفقًا لمتطلبات المواد الخاصة بمعيار ISO 17357 تمامًا.فقط التشكل شفويا.ويتم تصنيعها بواسطة تقنية النموذج.
3. سهولة النقل والتخزين
سهلة التخزين ، يمكن تحميل المصدات الهوائية ذات الحجم الكبير التي يزيد قطرها عن 2.5 متر في الحاوية العادية بسهولة لتوفير الشحن.
التطبيقات
● النقل البحري STS
● مصرفية مزدوجة وسفن راسية في الأرصفة
● ناقلات النفط والغاز
● التثبيت المؤقت والدائم
● الاستجابة السريعة والطوارئ
● سفن البضائع السائلة والدفاع البحري
مزايا
الامتثال لمعيار ISO17357-1: 2014
◆ قوة رد فعل منخفضة وضغط بدن السفينة
◆ المزيد من الأمان والموثوقية
◆ نظام التكلفة الأكثر تنافسية
◆ قوى الرسو السفلية
◆ ميزة ضد قوة القص
◆ قابل للتكيف مع المد
◆ تركيب بسيط ومنخفض التكلفة
◆ تكلفة صيانة منخفضة
◆ تركيبات اختيارية مختلفة
