3.3 * 6.5M مصدات تعمل بالهواء المضغوط ISO 17357-1: 2014 صمام أمان معتمد لـ STS
وصف

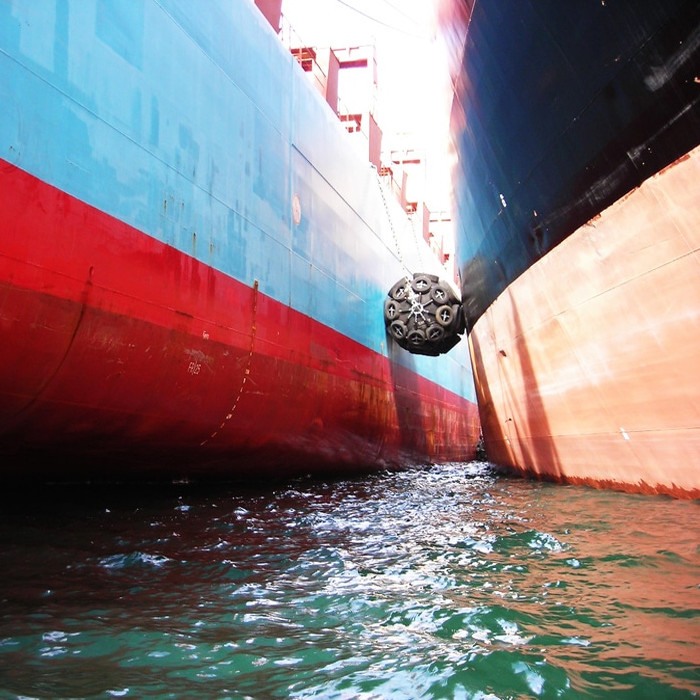

الحاجز الهوائي يسمى أيضًا الحاجز الهوائي ، الحاجز المطاطي ، الحاجز الهوائي ، المصنوع من طبقات مطاطية متعددة من نسيج الإطارات المغمور بالمطاط ، هو جهاز رائد مضاد للتصادم للتطبيقات البحرية في العالم اليوم.أصبحت المصدات البحرية وسيلة حماية مثالية للسفينة ضد الاصطدام بين السفينة إلى السفينة (STS) ، والسفينة إلى الرصيف (STQ) والسفينة إلى الرصيف (STB) ، وهي تستخدم على نطاق واسع في الناقلات الكبيرة ، والسفن ، والأرصفة ، والميناء أرصفة المرافئ ومنصات المحيط.

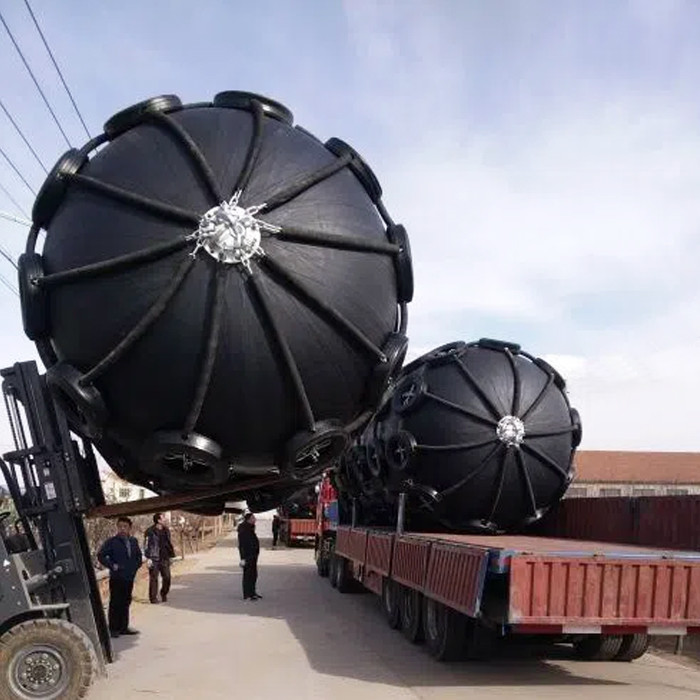

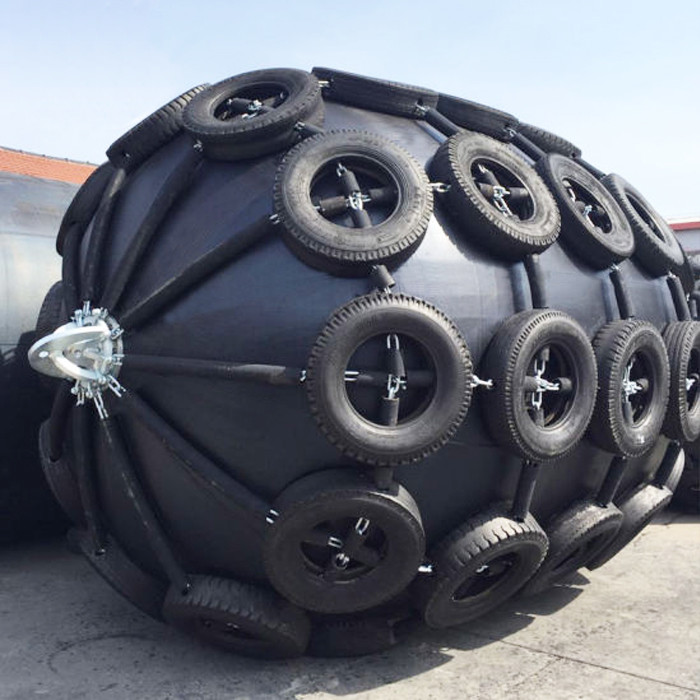

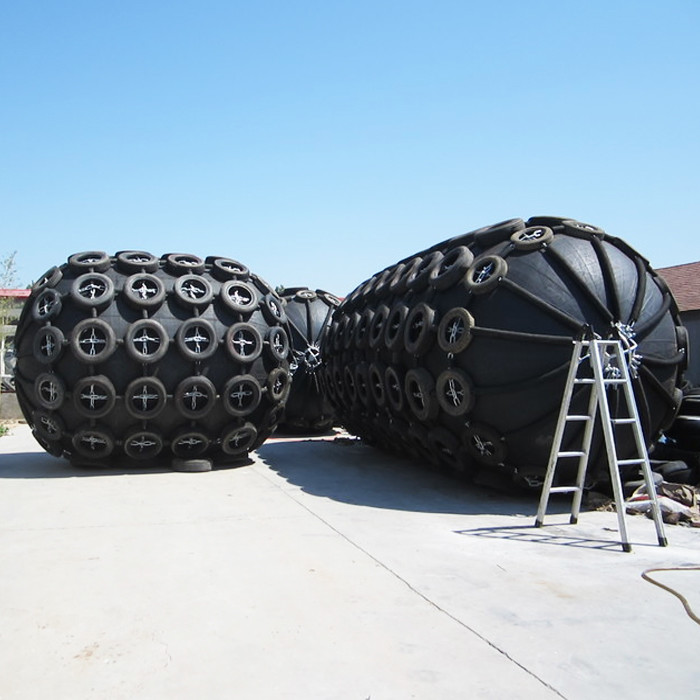

يمكن تسليم المصدات الهوائية بأحجام وأنواع مختلفة.يوصى عادةً بنوع السلسلة وشبكة الإطارات (CTN) لحماية جسم الحاجز ، ولكن نوع الرافعة أو الجسم فقط متاحان أيضًا.
Pneumatic Fender هو جهاز رائد مضاد للتصادم للتطبيقات البحرية في العالم اليوم وأصبح فكرة وسيلة لحماية السفن تستخدم على نطاق واسع بواسطة الناقلات الكبيرة وسفن غاز البترول المسال ومنصات المحيط والأرصفة الكبيرة والموانئ والأرصفة.
| اسم المنتج | 3.3 * 6.5M مصدات تعمل بالهواء المضغوط ISO 17357-1: 2014 صمام أمان معتمد لـ STS |
| اسم العلامة التجارية | دوك فيندر |
| رقم الموديل | DF-YRF3.3 م |
| مواد | جودة عالية NR |
| اللون | أسود |
| شكل | اسطوانة |
| اساسي | ISO17357-1: 2014 ، PIANC2002 |
| الضغط الأولي | 50 كيلو باسكال و 80 كيلو باسكال |
| ضغط الاختبار | 250 كيلو باسكال |
| ضغط صمام الأمان | 175 كيلو باسكال |
| خدمة | OEM أو ODM |
| طلب | تستخدم لحماية السفينة والرصيف |
تحديد
| مقياس عادى |
الضغط الداخلي: 50Kpa 60٪ انحراف |
الضغط الداخلي: 80Kpa 60٪ انحراف |
|||||
| قطر الدائرة | طول | قوة رد الفعل | امتصاص الطاقة | امتصاص الهيكل | قوة رد الفعل | امتصاص الطاقة | امتصاص الهيكل |
| مم | مم | كيلو نيوتن | كيلو نيوتن متر | كيلو باسكال | كيلو نيوتن | كيلو نيوتن متر | كيلو باسكال |
| 500 | 1000 | 64 | 6 | 132 | 85 | 8 | 174 |
| 600 | 1000 | 74 | 8 | 126 | 98 | 11 | 166 |
| 700 | 1500 | 137 | 17 | 135 | 180 | 24 | 177 |
| 1000 | 1500 | 182 | 32 | 122 | 239 | 45 | 160 |
| 1000 | 2000 | 257 | 45 | 132 | 338 | 63 | 174 |
| 1200 | 2000 | 297 | 63 | 126 | 390 | 88 | 166 |
| 1350 | 2500 | 427 | 102 | 130 | 561 | 142 | 170 |
| 1500 | 3000 | 579 | 152 | 132 | 731 | 214 | 174 |
| 1700 | 3000 | 639 | 191 | 128 | 840 | 267 | 168 |
| 2000 | 3500 | 875 | 308 | 128 | 1150 | 430 | 168 |
| 2500 | 4000 | 1381 | 663 | 137 | 1815 | 925 | 180 |
| 2500 | 5500 | 2019 | 943 | 148 | 2653 | 1317 | 195 |
| 3300 | 4500 | 1884 | 1175 | 130 | 2476 | 1640 | 171 |
| 3300 | 6500 | 3015 | 1814 | 146 | 3961 | 2532 | 191 |
| 3300 | 10600 | 5121 | 3090 | 171 | 6612 | 4294 | 220 |
| 4500 | 7000 | 4660 | 3816 | 186 | 5866 | 4945 | 233 |
| 4500 | 9000 | 5747 | 4752 | 146 | 7551 | 6633 | 192 |
| 4500 | 12000 | 7984 | 6473 | 154 | 10490 | 9037 | 202 |
سمات
1. ارتفاع امتصاص الطاقة
2. قوة رد فعل منخفضة للغاية
3. الاتصال المائل جيد أثناء العملية
4. الجلد الخارجي السميك يحل محل مصدات السطح العادية
5. مصدات الهواء المطاطية سوف تطفو على الماء ، حتى السفينة تتأرجح ، يمكن تطبيقها
التطبيقات
● الغواصات
● حفارات النفط شبه الغاطسة
● نقل السفينة إلى السفينة
● السفينة إلى الشاطئ
● التزويد بالوقود
● اختلافات المد والجزر عالية الميناء
● رسو مؤقت
● مأزق كبير
مزايا
الامتثال لمعيار ISO17357-1: 2014
◆ قوة رد فعل منخفضة وضغط بدن السفينة
◆ المزيد من الأمان والموثوقية
◆ نظام التكلفة الأكثر تنافسية
◆ قوى الرسو السفلية
◆ ميزة ضد قوة القص
◆ قابل للتكيف مع المد
◆ تركيب بسيط ومنخفض التكلفة
◆ تكلفة صيانة منخفضة
◆ تركيبات اختيارية مختلفة
