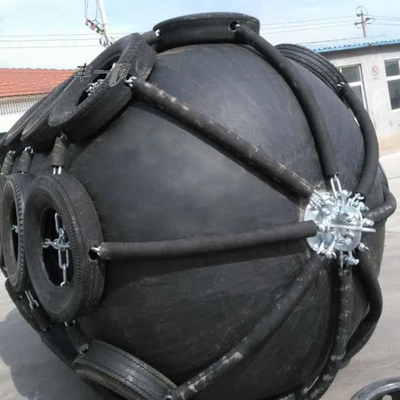

4.5 * 9.0M مصدات عائمة تعمل بالهواء المضغوط ISO 17357 مطاط طبيعي من نوع CTN المعتمد
وصف
على الرغم من أنه يجب استخدام جميع الرفارف ضمن الحد الأقصى للحمل ، إلا أنه غالبًا ما يحدث أن تتلقى المصدات عن طريق الخطأ حمولة زائدة.لا تزيد قوة رد فعل الحاجز المطاطي الهوائي بشكل حاد ، حتى في ظل ظروف الحمل الزائدة.لذلك ، فإن الحاجز المطاطي الهوائي يعمل بشكل جيد في مثل هذه الحالات ، ويحمي السفن ومرافق الإرساء.في المقابل ، فإن قوة رد فعل المصدات المطاطية الصلبة ، بما في ذلك المصدات من النوع الملتوي ، تزداد بشكل حاد في ظل ظروف الحمل الزائدة.الحمل الزائد يحول الحاجز الصلب إلى كتلة مطاطية صلبة ، والتي لا يمكن أن تؤدي دور الحاجز.يؤدي هذا غالبًا إلى إتلاف السفينة ومرافق الإرساء.
يتم تقوية الحاجز المطاطي الهوائي بشكل كافٍ باستخدام رمز إطار قوي ضد القوة المشتركة أثناء عمليات رسو السفن ورسوها.
يتم دعم وزن الرفارف الهوائية بالمياه التي تطفو عليها ، وبالتالي ، يمكن تثبيت الرفارف الهوائية ببساطة على رصيف الميناء وصاري التثبيت.
| مكان المنشأ | الصين |
| اسم العلامة التجارية | دوك فيندر |
| رقم الموديل | DF-CTN4500 * 9000 |
| اسم المنتج | 4.5 * 9.0M مصدات عائمة تعمل بالهواء المضغوط ISO 17357 مطاط طبيعي من نوع CTN المعتمد |
| مواد | مطاط طبيعي عالي الجودة |
| ضمان | 3 سنوات |
| اساسي | ISO17357-1: 2014 ، PIANC2002 |
| قوة الشد | ≥18 |
| الضغط الأولي | 80 كيلو باسكال |
| فترة الحياة | 15-20 سنة |
| خدمة | OEM أو ODM |
| اللون | متطلبات العملاء |
| طلب | ميناء ، رصيف ، رصيف ، إلخ |
تحديد
| مقياس عادى |
الضغط الداخلي: 50Kpa 60٪ انحراف |
الضغط الداخلي: 80Kpa 60٪ انحراف |
|||||
| قطر الدائرة | طول | قوة رد الفعل | امتصاص الطاقة | امتصاص الهيكل | قوة رد الفعل | امتصاص الطاقة | امتصاص الهيكل |
| مم | مم | كيلو نيوتن | كيلو نيوتن متر | كيلو باسكال | كيلو نيوتن | كيلو نيوتن متر | كيلو باسكال |
| 500 | 1000 | 64 | 6 | 132 | 85 | 8 | 174 |
| 600 | 1000 | 74 | 8 | 126 | 98 | 11 | 166 |
| 700 | 1500 | 137 | 17 | 135 | 180 | 24 | 177 |
| 1000 | 1500 | 182 | 32 | 122 | 239 | 45 | 160 |
| 1000 | 2000 | 257 | 45 | 132 | 338 | 63 | 174 |
| 1200 | 2000 | 297 | 63 | 126 | 390 | 88 | 166 |
| 1350 | 2500 | 427 | 102 | 130 | 561 | 142 | 170 |
| 1500 | 3000 | 579 | 152 | 132 | 731 | 214 | 174 |
| 1700 | 3000 | 639 | 191 | 128 | 840 | 267 | 168 |
| 2000 | 3500 | 875 | 308 | 128 | 1150 | 430 | 168 |
| 2500 | 4000 | 1381 | 663 | 137 | 1815 | 925 | 180 |
| 2500 | 5500 | 2019 | 943 | 148 | 2653 | 1317 | 195 |
| 3300 | 4500 | 1884 | 1175 | 130 | 2476 | 1640 | 171 |
| 3300 | 6500 | 3015 | 1814 | 146 | 3961 | 2532 | 191 |
| 3300 | 10600 | 5121 | 3090 | 171 | 6612 | 4294 | 220 |
| 4500 | 7000 | 4660 | 3816 | 186 | 5866 | 4945 | 233 |
| 4500 | 9000 | 5747 | 4752 | 146 | 7551 | 6633 | 192 |
| 4500 | 12000 | 7984 | 6473 | 154 | 10490 | 9037 | 202 |
سمات
1. امتصاص عالي للطاقة مع قوة رد فعل منخفضة.
2. خفيفة الوزن ، محمولة وقابلة للطفو ، يمكن تركيبها واستبدالها بسهولة.
3. الخدمة الشاقة والخدمة الطويلة في الحياة لأكثر من 10 سنوات.
4. موافقات IACS: CCS ، ABS ، BV ، LR ، KR ، DNV-GL ، NK ، RMRS و RINA.
التطبيقات
● شبكة حماية عالية بإطارات الطائرات.
● حزمة إرساء STS كاملة - حبال وأسلاك وأجهزة.
● حزمة قطع الغيار التشغيلية لمدة عامين.
● شهادة الفئة (ABS).
● اتفاقية الخدمة بما في ذلك اختبار صمام الأمان وإعادة التصديق.
مزايا
الامتثال لمعيار ISO17357-1: 2014.
◆ قوة رد فعل منخفضة وضغط بدن السفينة.
◆ المزيد من الأمان والموثوقية.
◆ نظام التكلفة الأكثر تنافسية.
◆ قوى الرسو السفلية.
◆ ميزة ضد قوة القص.
◆ قابل للتكيف مع المد.
◆ تركيب بسيط ومنخفض التكلفة.
◆ تكلفة صيانة منخفضة.
◆ تركيبات اختيارية مختلفة.
