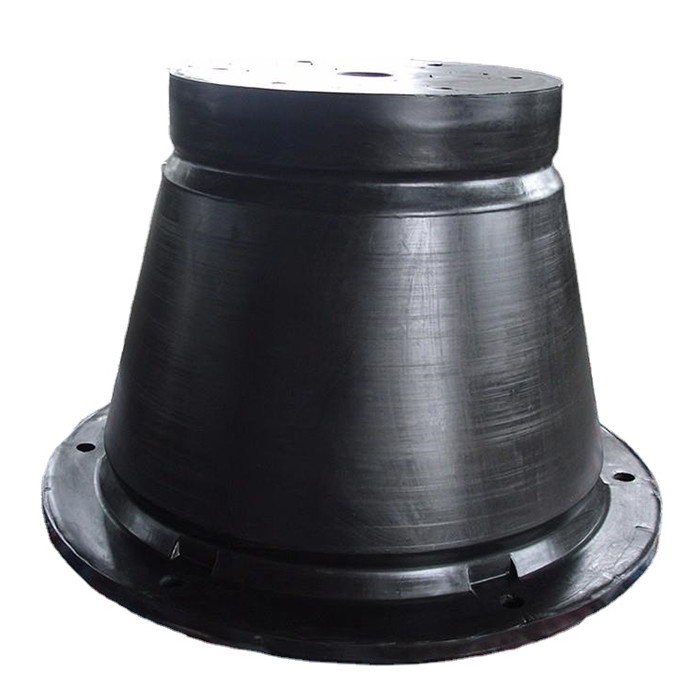

مصدات المطاط المخروطية البحرية حوض 800H نظام الحاجز المطاطي الثابت للرصيف
وصف
المصدات المطاطية المخروطية هي الجيل الثالث من مصدات المطاط الخلوية ، ويوصى بها لجميع أنواع التطبيقات ، بما في ذلك مواقع التباين المد والجزر العالية.وهي معروفة بأدائها الأمثل وكفاءتها الأفضل وثباتها وأداءها العالي في ظل أحمال القص والضغط.
لقد مرت عشر سنوات منذ ظهور المصدات المطاطية المخروطية.أصبح تصميم المصدات المطاطية المخروطية اتجاهًا جديدًا في تصميم الرصيف ويمثل المستوى الجديد لتصميم رفرف الرصيف.
تحديد
| اسم المنتج | مصدات المطاط المخروطية البحرية حوض 800H نظام الحاجز المطاطي الثابت للرصيف |
| اسم العلامة التجارية | دوك فيندر |
| رقم الموديل | DF-CRF800H |
| مواد | المطاط الطبيعي |
| قوة رد الفعل | 55 كيلو نيوتن إلى 3485 كيلو نيوتن |
| امتصاص الطاقة | 9KN-M إلى 3650KN-M |
| اساسي | بيانك 2002 ، HGT 2866-2016 |
| خدمة المعالجة | صب ، قطع |
| فترة الحياة | 15-20 سنة |
| خدمة | OEM أو ODM |
| اللون | متطلبات العملاء |
| طلب | ميناء ، رصيف ، رصيف ، إلخ |
| نموذج | ح | ح | F | د | س | دبليو | د م | dn |
| مخروط | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] |
| DF-300H | 300 | 13.5 | 255 | 450 | 195 | 405 | م 16 | 20 |
| DF-350H | 350 | 25 | 300 | 570 | 235 | 510 | م 20 | 25 |
| DF-400H | 400 | 18 | 340 | 600 | 260 | 540 | م 20 | 25 |
| DF-500H | 500 | 25 | 425 | 750 | 325 | 675 | مسييه 24 | 30 |
| DF-600H | 600 | 27 | 510 | 900 | 390 | 810 | مسييه 24 | 30 |
| DF-700H | 700 | 32 | 585 | 1050 | 455 | 945 | مسييه 30 | 38 |
| DF-800H | 800 | 36 | 680 | 1200 | 520 | 1080 | مسييه 36 | 44 |
| DF-900H | 900 | 41 | 765 | 1350 | 585 | 1215 | مسييه 36 | 44 |
| DF-1000H | 1000 | 45 | 850 | 1500 | 650 | 1350 | مسييه 42 | 56 |
| DF-1050H | 1050 | 55 | 1030 | 1680 | 900 | 1530 | مسييه 36 | 44 |
| DF-1100H | 1100 | 50 | 935 | 1650 | 715 | 1485 | مسييه 42 | 50 |
| DF-1150H | 1150 | 52 | 998 | 1725 | 750 | 1550 | مسييه 42 | 56 |
| DF-1200H | 1200 | 54 | 1020 | 1800 | 780 | 1620 | مسييه 42 | 50 |
| DF-1300H | 1300 | 59 | 1105 | 1950 | 845 | 1755 | مسييه 48 | 60 |
| DF-1400H | 1400 | 66 | 1190 | 2100 | 930 | 1890 | مسييه 48 | 60 |
| DF-1600H | 1600 | 72 | 1360 | 2400 | 1060 | 2160 | مسييه 48 | 70 |
| DF-1800H | 1800 | 78 | 1530 | 2880 | 1190 | 2430 | مسييه 56 | 76 |
| DF-2000H | 2000 | 80 | 1900 | 3200 | 1540 | 2920 | مسييه 56 | 76 |

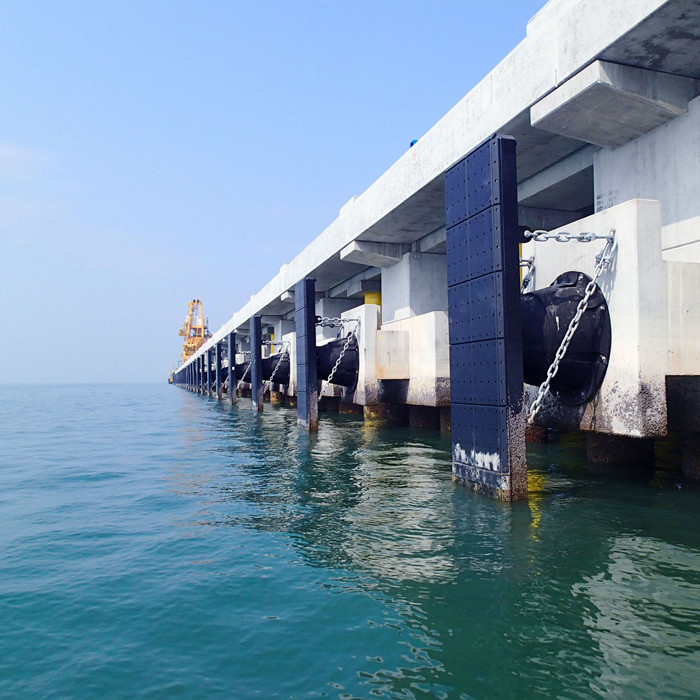

ملحقات التثبيت
اللوحة الامامية:يقلل الضغط السطحي ويمنع تلف الرفارف والقوارب.
لوحة الوجه:تقليل معامل الاحتكاك لحماية الهيكل.بولي إيثيلين عالي الوزن الجزيئي.
البراغي والصواميل المثبتة مسبقًا:تستخدم لتأمين الحاجز على قفص الاتهام.1Cr18Ni9Ti ، SUS304 ، SUS316 الفولاذ المقاوم للصدأ أو Q235 بالغمس الساخن المجلفن.
حلقات U محددة مسبقًا: قم بتأمين السلسلة.Q235 مطلية أو مجلفنة بالغمس الساخن.
مرساة الترباس:قم بتوصيل الملحقات مثل الرفارف واللوحات الأمامية.الفولاذ المقاوم للصدأ (أو المجلفن بالغمس الساخن).
سلسلة الوزن:يدعم اللوحة الأمامية لتجنب الترهل.1Cr18Ni9Ti ، SUS304 ، SUS316 الفولاذ المقاوم للصدأ أو Q235 بالغمس الساخن المجلفن.
سلسلة التوتر:عندما يتم التأكيد على الجزء السفلي من الحاجز ، فإنه يحد من انحراف الحاجز.Q235 تراجع الساخنة المجلفن أو المطلي.
سلسلة القص:يمنع تشوه القص في نظام الحاجز.Q235 تراجع الساخنة المجلفن أو المطلي.
سمات
1. انحراف كبير ، أداء عالي.
2. دعم الألواح الكبيرة.
3. أداء أفضل على زاوية الانضغاط ، لا خسارة في الأداء تحت 10 درجة.
4. أحجام واسعة النطاق ، يمكن أن تلبي متطلبات التصميم المتعدد.
5. تركيب سهل وسريع.
التطبيقات
● محطات الحاويات والكميات الكبيرة
● محطات النفط والغاز
● محطات الشحن العامة
● محطات الرحلات البحرية
● محطات فيري وروورو
● البحرية
