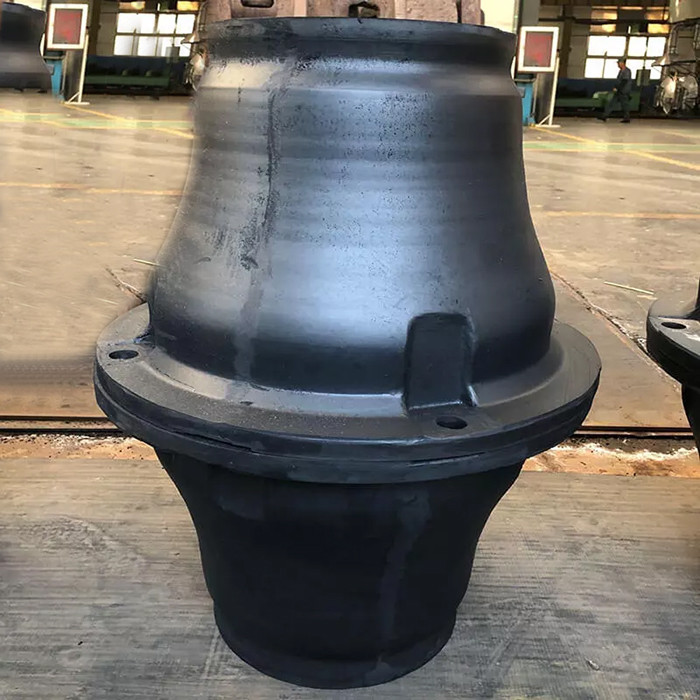

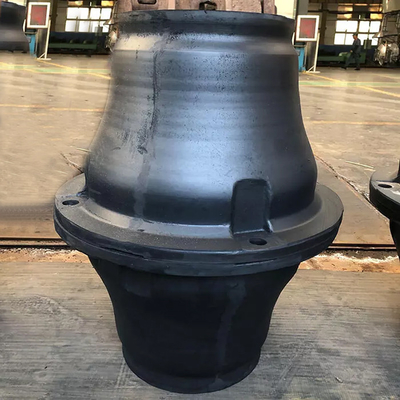

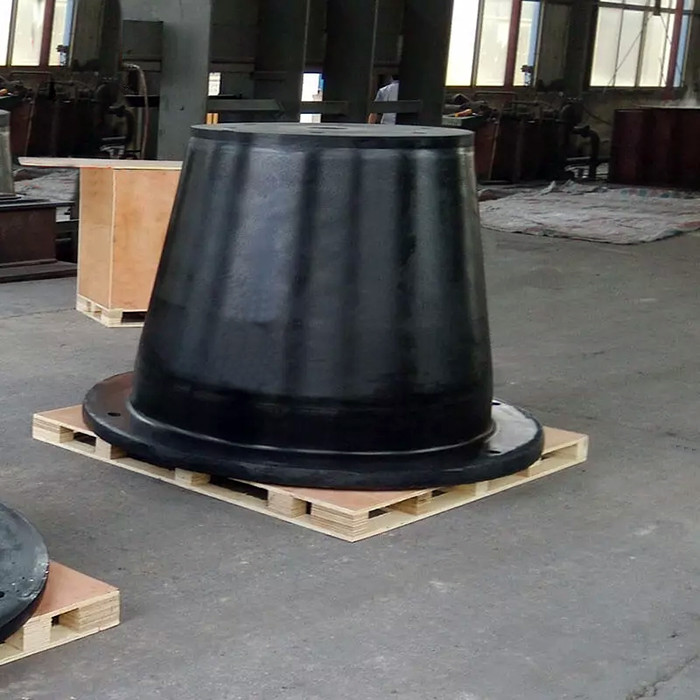

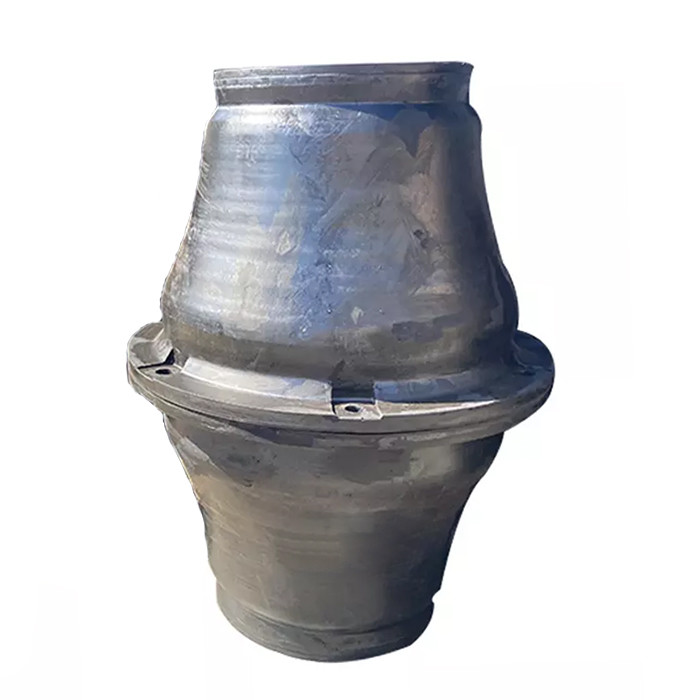

DF-CRF600H مصدات مطاطية مخروطية طبيعية رصيف قارب بحري مخصص
وصف

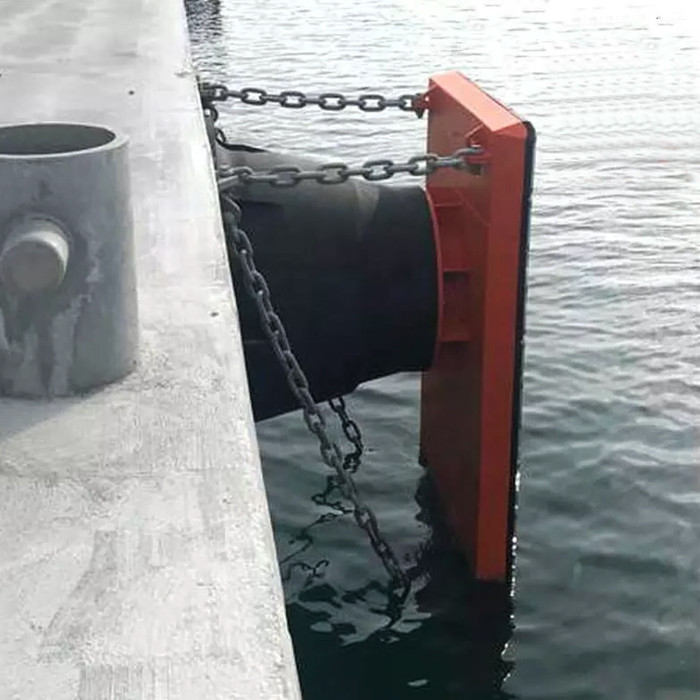

تعتمد المصدات المطاطية المخروطية تصميم الهيكل الجديد لجسم المطاط المخروطي والإطار الفولاذي الأمامي ، مما يجعل الحاجز في رد الفعل في حالة عدم وجود زيادة ، وزاد تشوه ضغط التصميم من 52.5٪ إلى 70٪ ، ظهوره ، يمكن أن يجعل هيكل قفص الاتهام تصميم الخدمة الخفيفة وتقليل تكلفة المشروع ، هو بديل مثالي لمصد المطاط الخلوي.إلى جانب ذلك ، يمكن أن يؤدي تركيب وسادة مواجهة (PE) أمام اللوحة الأمامية إلى تقليل معامل الاحتكاك بين السفينة والحاجز ، ويقلل بشكل كبير من قوة القص (القوة الأفقية) الناتجة عن الحاجز عندما تكون السفينة راسية ، وبالتالي زيادة عمر الحاجز.
تحديد
| مكان المنشأ | الصين |
| اسم العلامة التجارية | دوك فيندر |
| رقم الموديل | DF-CRF600H |
| اسم المنتج | DF-CRF600H مصدات مطاطية مخروطية طبيعية رصيف قارب بحري مخصص |
| مواد | مطاط طبيعي عالي الجودة |
| ضمان | 3 سنوات |
| اساسي | PIANC2002 ، HGT 2866-2016 |
| قوة الشد | ≥16 ميجا باسكال |
| صلابة | 65 +/- 5 شور أ |
| خدمة | OEM أو ODM |
| خدمة المعالجة | صب ، قطع |
| طلب | ميناء ، رصيف ، قارب |
| نموذج | ح | ح | F | د | س | دبليو | د م | dn |
| مخروط | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] |
| DF-300H | 300 | 13.5 | 255 | 450 | 195 | 405 | م 16 | 20 |
| DF-350H | 350 | 25 | 300 | 570 | 235 | 510 | م 20 | 25 |
| DF-400H | 400 | 18 | 340 | 600 | 260 | 540 | م 20 | 25 |
| DF-500H | 500 | 25 | 425 | 750 | 325 | 675 | مسييه 24 | 30 |
| DF-600H | 600 | 27 | 510 | 900 | 390 | 810 | مسييه 24 | 30 |
| DF-700H | 700 | 32 | 585 | 1050 | 455 | 945 | مسييه 30 | 38 |
| DF-800H | 800 | 36 | 680 | 1200 | 520 | 1080 | مسييه 36 | 44 |
| DF-900H | 900 | 41 | 765 | 1350 | 585 | 1215 | مسييه 36 | 44 |
| DF-1000H | 1000 | 45 | 850 | 1500 | 650 | 1350 | مسييه 42 | 56 |
| DF-1050H | 1050 | 55 | 1030 | 1680 | 900 | 1530 | مسييه 36 | 44 |
| DF-1100H | 1100 | 50 | 935 | 1650 | 715 | 1485 | مسييه 42 | 50 |
| DF-1150H | 1150 | 52 | 998 | 1725 | 750 | 1550 | مسييه 42 | 56 |
| DF-1200H | 1200 | 54 | 1020 | 1800 | 780 | 1620 | مسييه 42 | 50 |
| DF-1300H | 1300 | 59 | 1105 | 1950 | 845 | 1755 | مسييه 48 | 60 |
| DF-1400H | 1400 | 66 | 1190 | 2100 | 930 | 1890 | مسييه 48 | 60 |
| DF-1600H | 1600 | 72 | 1360 | 2400 | 1060 | 2160 | مسييه 48 | 70 |
| DF-1800H | 1800 | 78 | 1530 | 2880 | 1190 | 2430 | مسييه 56 | 76 |
| DF-2000H | 2000 | 80 | 1900 | 3200 | 1540 | 2920 | مسييه 56 | 76 |
ملحقات التثبيت
اللوحة الأمامية: تقلل الضغط السطحي وتجنب إتلاف الرفارف والقوارب.
لوحة الوجه: تقليل معامل الاحتكاك لحماية الهيكل.بولي إيثيلين عالي الوزن الجزيئي.
مسامير وصواميل مثبتة مسبقًا: تستخدم لتأمين الرفارف على الرصيف.1Cr18Ni9Ti ، SUS304 ، SUS316 الفولاذ المقاوم للصدأ أو Q235 بالغمس الساخن المجلفن.
حلقات U محددة مسبقًا: قم بتأمين السلسلة.Q235 مطلية أو مجلفنة بالغمس الساخن.
Anchor Bolt: قم بتوصيل الملحقات مثل المصدات واللوحات الأمامية.الفولاذ المقاوم للصدأ (أو المجلفن بالغمس الساخن).
سلسلة الوزن: تدعم اللوحة الأمامية لتجنب الترهل.1Cr18Ni9Ti ، SUS304 ، SUS316 الفولاذ المقاوم للصدأ أو Q235 بالغمس الساخن المجلفن.
سلسلة الشد: عندما يتم الضغط على الجزء السفلي من الحاجز ، فإنه يحد من انحراف الحاجز.Q235 تراجع الساخنة المجلفن أو المطلي.
سلسلة القص: تمنع تشوه القص لنظام الحاجز.Q235 تراجع الساخنة المجلفن أو المطلي.
سمات
1. امتصاص جيد للطاقة بشكل استثنائي لنسبة قوة التفاعل (E / R)
2. امتصاص الطاقة المتميز لكل وزن الحاجز
3. ارتفاع استقرار القص
4. لا خسارة في الأداء تصل إلى 10 درجة زاوية الاتصال
5. هندسة متطورة ومحسّنة للواجهة
6. سدادة اختيارية للحمل الزائد
التطبيقات
● تطبيق الرسو
● المراسي
● محطات الحاويات
● منشآت النفط
● محطات RoRo & Cruise
