NBR 800 مصدات مطاطية مخروطية اللون الأسود البحرية السلامة حوض الحاجز مقاومة للاهتراء
وصف

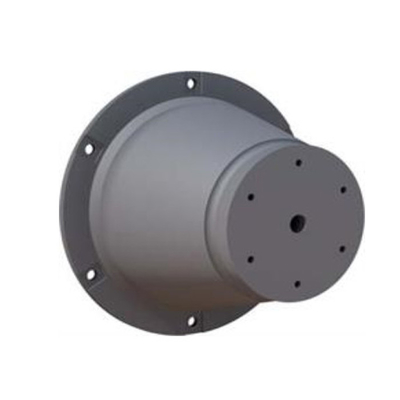

المصدات المطاطية المخروطية هي نوع من مصدات المطاط الفعالة التي تستخدم في تطبيقات مختلفة.له جسم مخروطي وفلنجات مثبتة بالكامل بالمطاط.ينتج عن هندستها المكررة وشكلها المخروطي عددًا من خصائص الأداء المتميزة.
شكل الجسم المخروطي يجعل المصدات المخروطية مستقرة جدًا ، حتى في زوايا الضغط الكبيرة ، ويوفر قوة قص ممتازة.تتميز المصدات المطاطية المخروطية بشكل كامل للغاية ، فهي اقتصادية وسهلة التعامل معها.
تحديد
| اسم المنتج | NBR 800 مصدات مطاطية مخروطية اللون الأسود البحرية السلامة حوض الحاجز مقاومة للاهتراء |
| اسم العلامة التجارية | دوك فيندر |
| رقم الموديل | DF-CRF800H |
| مواد | مطاط طبيعي عالي الأداء |
| اللون | متطلبات السود والعملاء |
| شكل | شكل مخروطي |
| اساسي | HGT 2866-2016 ، بيانك 2002 |
| امتصاص الطاقة | 55 كيلو نيوتن إلى 3485 كيلو نيوتن |
| قوة رد الفعل | 9KN-M إلى 3650KN-M |
| طلب | ميناء ، رصيف ، رصيف ، إلخ |
| نموذج | ح | ح | F | د | س | دبليو | د م | dn |
| مخروط | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] |
| DF-300H | 300 | 13.5 | 255 | 450 | 195 | 405 | م 16 | 20 |
| DF-350H | 350 | 25 | 300 | 570 | 235 | 510 | م 20 | 25 |
| DF-400H | 400 | 18 | 340 | 600 | 260 | 540 | م 20 | 25 |
| DF-500H | 500 | 25 | 425 | 750 | 325 | 675 | مسييه 24 | 30 |
| DF-600H | 600 | 27 | 510 | 900 | 390 | 810 | مسييه 24 | 30 |
| DF-700H | 700 | 32 | 585 | 1050 | 455 | 945 | مسييه 30 | 38 |
| DF-800H | 800 | 36 | 680 | 1200 | 520 | 1080 | مسييه 36 | 44 |
| DF-900H | 900 | 41 | 765 | 1350 | 585 | 1215 | مسييه 36 | 44 |
| DF-1000H | 1000 | 45 | 850 | 1500 | 650 | 1350 | مسييه 42 | 56 |
| DF-1050H | 1050 | 55 | 1030 | 1680 | 900 | 1530 | مسييه 36 | 44 |
| DF-1100H | 1100 | 50 | 935 | 1650 | 715 | 1485 | مسييه 42 | 50 |
| DF-1150H | 1150 | 52 | 998 | 1725 | 750 | 1550 | مسييه 42 | 56 |
| DF-1200H | 1200 | 54 | 1020 | 1800 | 780 | 1620 | مسييه 42 | 50 |
| DF-1300H | 1300 | 59 | 1105 | 1950 | 845 | 1755 | مسييه 48 | 60 |
| DF-1400H | 1400 | 66 | 1190 | 2100 | 930 | 1890 | مسييه 48 | 60 |
| DF-1600H | 1600 | 72 | 1360 | 2400 | 1060 | 2160 | مسييه 48 | 70 |
| DF-1800H | 1800 | 78 | 1530 | 2880 | 1190 | 2430 | مسييه 56 | 76 |
| DF-2000H | 2000 | 80 | 1900 | 3200 | 1540 | 2920 | مسييه 56 | 76 |

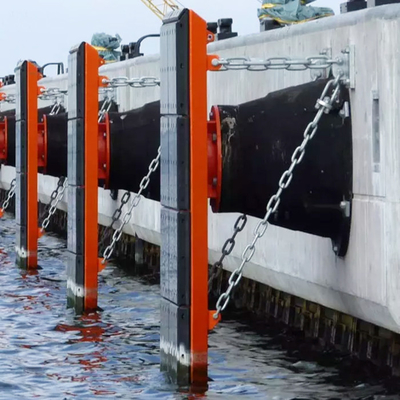

ملحقات التثبيت
اللوحة الأمامية: تقلل الضغط السطحي وتجنب إتلاف الرفارف والقوارب.
لوحة الوجه: تقليل معامل الاحتكاك لحماية الهيكل.بولي إيثيلين عالي الوزن الجزيئي.
مسامير وصواميل مثبتة مسبقًا: تستخدم لتأمين الرفارف على الرصيف.1Cr18Ni9Ti ، SUS304 ، SUS316 الفولاذ المقاوم للصدأ أو Q235 بالغمس الساخن المجلفن.
حلقات U محددة مسبقًا: قم بتأمين السلسلة.Q235 مطلية أو مجلفنة بالغمس الساخن.
Anchor Bolt: قم بتوصيل الملحقات مثل المصدات واللوحات الأمامية.الفولاذ المقاوم للصدأ (أو المجلفن بالغمس الساخن).
سلسلة الوزن: تدعم اللوحة الأمامية لتجنب الترهل.1Cr18Ni9Ti ، SUS304 ، SUS316 الفولاذ المقاوم للصدأ أو Q235 بالغمس الساخن المجلفن.
سلسلة الشد: عندما يتم الضغط على الجزء السفلي من الحاجز ، فإنه يحد من انحراف الحاجز.Q235 تراجع الساخنة المجلفن أو المطلي.
سلسلة القص: تمنع تشوه القص لنظام الحاجز.Q235 تراجع الساخنة المجلفن أو المطلي.
سمات
1. كفاءة عالية حتى في الرسو الزاوي الشديد
2. وافق معيار PIANC
3. شكل الحاجز المخروطي المستقر بشكل لا يصدق يقاوم القص
4. قوي ويحافظ على الأداء
5. تصميم متعدد الاستخدامات يناسب العديد من التطبيقات
6. اختيار واسع لمركبات المطاط
7. تصميم مثبت مع الآلاف مثبت في جميع أنحاء العالم
التطبيقات
● منشآت النفط والغاز الطبيعي المسال
● محطات السائبة
● المنصات البحرية
● أرصفة الحاويات
● محطات RoRo و Cruise
● أرصفة متعددة المستخدمين
