مصدات مطاطية مخروطية مخصصة NR مواد سلامة صب 600H مضادة للتصادم
وصف

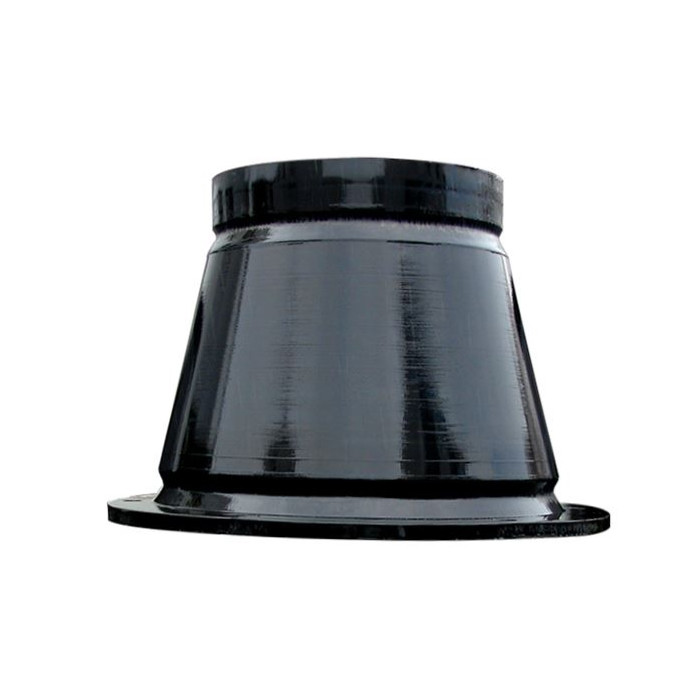

يتم تصنيع مصدات المطاط المخروطية الخاصة بنا من مركب مطاطي عالي الجودة ، وقد تم تصميمها خصيصًا للاستخدام في تطبيقات الرسو البحرية.إنها تجمع بين امتصاص الطاقة الممتاز وقوة التفاعل المنخفضة عند التلامس من أجل رصيف السفن من جميع الأحجام.المصدات المخروطية الخاصة بنا هي التطور التكنولوجي لمصدات "الخلية" ، مما يوفر الأداء الأكثر كفاءة من أي نوع مصدات.
تم تطوير التصميم المخروطي للمصدات المخروطية المطاطية لتوفير الثبات في جميع الأوقات ، بغض النظر عن قوة القص أو المحورية أو الزاوية.تسمح القاعدة الدائرية الكبيرة أيضًا بالتثبيت الآمن على مجموعة متنوعة من الأسطح.يضمن أن أي طاقة تنحرف بعيدًا عن المرسى أو الرصيف.يمكن استخدام أنظمة الحاجز المخروطي لرسو مجموعة من أنواع السفن مثل ؛رورو والناقلات والسفن السياحية.كما أنها مناسبة للاستخدام في الهياكل مثل ؛محطات الحاويات والبضائع السائبة ومرافق الشحن العامة.
تحديد
| اسم المنتج | مصدات مطاطية مخروطية مخصصة NR مواد سلامة صب 600H مضادة للتصادم |
| اسم العلامة التجارية | دوك فيندر |
| رقم الموديل | DF-CRF600H |
| مواد | مطاط طبيعي عالي الأداء |
| اساسي | HGT 2866-2016 ، PIANC2002 |
| شكل | مخروط |
| طَرد | كيس بلاستيك + منصة نقالة |
| ميزة | قيمة E / RH عالية ، مقاومة للاهتراء |
| جزء | الوفير قفص الاتهام |
| إستعمال | لرسو السفن أو رسوها |
| شهادة | DNV BV CCS LR ABS |
| اللون | متطلبات العملاء |
| درجة حرارة العمل | -15 درجة إلى 200 درجة |
| نموذج | ح | ح | F | د | س | دبليو | د م | dn |
| مخروط | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] |
| DF-300H | 300 | 13.5 | 255 | 450 | 195 | 405 | م 16 | 20 |
| DF-350H | 350 | 25 | 300 | 570 | 235 | 510 | م 20 | 25 |
| DF-400H | 400 | 18 | 340 | 600 | 260 | 540 | م 20 | 25 |
| DF-500H | 500 | 25 | 425 | 750 | 325 | 675 | مسييه 24 | 30 |
| DF-600H | 600 | 27 | 510 | 900 | 390 | 810 | مسييه 24 | 30 |
| DF-700H | 700 | 32 | 585 | 1050 | 455 | 945 | مسييه 30 | 38 |
| DF-800H | 800 | 36 | 680 | 1200 | 520 | 1080 | مسييه 36 | 44 |
| DF-900H | 900 | 41 | 765 | 1350 | 585 | 1215 | مسييه 36 | 44 |
| DF-1000H | 1000 | 45 | 850 | 1500 | 650 | 1350 | مسييه 42 | 56 |
| DF-1050H | 1050 | 55 | 1030 | 1680 | 900 | 1530 | مسييه 36 | 44 |
| DF-1100H | 1100 | 50 | 935 | 1650 | 715 | 1485 | مسييه 42 | 50 |
| DF-1150H | 1150 | 52 | 998 | 1725 | 750 | 1550 | مسييه 42 | 56 |
| DF-1200H | 1200 | 54 | 1020 | 1800 | 780 | 1620 | مسييه 42 | 50 |
| DF-1300H | 1300 | 59 | 1105 | 1950 | 845 | 1755 | مسييه 48 | 60 |
| DF-1400H | 1400 | 66 | 1190 | 2100 | 930 | 1890 | مسييه 48 | 60 |
| DF-1600H | 1600 | 72 | 1360 | 2400 | 1060 | 2160 | مسييه 48 | 70 |
| DF-1800H | 1800 | 78 | 1530 | 2880 | 1190 | 2430 | مسييه 56 | 76 |
| DF-2000H | 2000 | 80 | 1900 | 3200 | 1540 | 2920 | مسييه 56 | 76 |

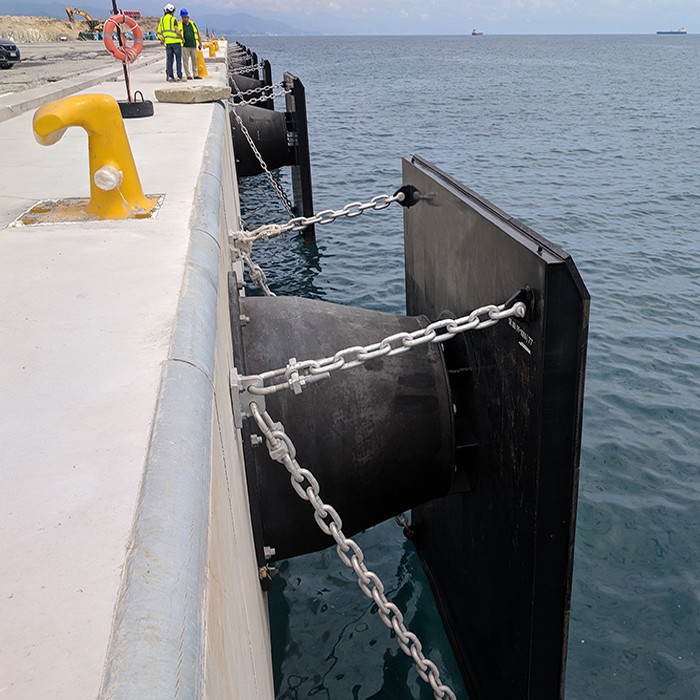

ملحقات التثبيت
اللوحة الأمامية: تقلل الضغط السطحي وتجنب إتلاف الرفارف والقوارب.
لوحة الوجه: تقليل معامل الاحتكاك لحماية الهيكل.بولي إيثيلين عالي الوزن الجزيئي.
مسامير وصواميل مثبتة مسبقًا: تستخدم لتأمين الرفارف على الرصيف.1Cr18Ni9Ti ، SUS304 ، SUS316 الفولاذ المقاوم للصدأ أو Q235 بالغمس الساخن المجلفن.
حلقات U محددة مسبقًا: قم بتأمين السلسلة.Q235 مطلية أو مجلفنة بالغمس الساخن.
Anchor Bolt: قم بتوصيل الملحقات مثل المصدات واللوحات الأمامية.الفولاذ المقاوم للصدأ (أو المجلفن بالغمس الساخن).
سلسلة الوزن: تدعم اللوحة الأمامية لتجنب الترهل.1Cr18Ni9Ti ، SUS304 ، SUS316 الفولاذ المقاوم للصدأ أو Q235 بالغمس الساخن المجلفن.
سلسلة الشد: عندما يتم الضغط على الجزء السفلي من الحاجز ، فإنه يحد من انحراف الحاجز.Q235 تراجع الساخنة المجلفن أو المطلي.
سلسلة القص: تمنع تشوه القص لنظام الحاجز.Q235 تراجع الساخنة المجلفن أو المطلي.
سمات
1. انحراف كبير ، أداء عالي
2. شكل مستقر يقاوم القص
3. يمكن أن تدعم لوحة كبيرة
4. أداء أفضل في ضغط الملاك
5. أحجام واسعة النطاق ، يمكن أن تلبي متطلبات التصميم المتعدد
6. سهل التركيب
7. امتصاص ممتاز للطاقة لنسبة قوة التفاعل
التطبيقات
● أرصفة البضائع العامة
● منشآت النفط والغاز الطبيعي المسال
● محطات الحاويات
● محطات Ro-Ro والرحلات البحرية
● المحطات السائبة
