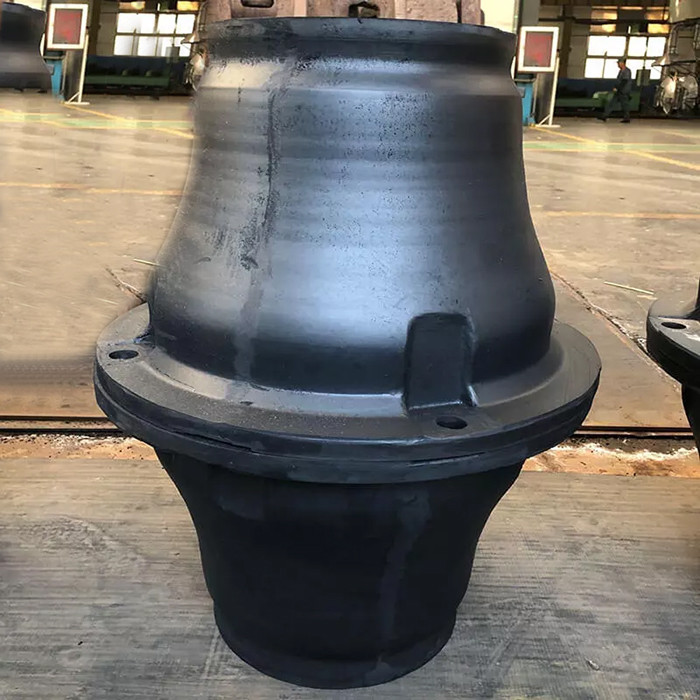

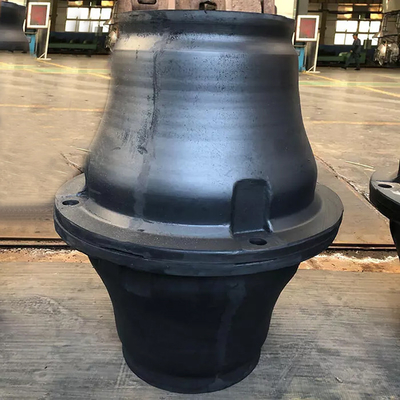

H1000 مصدات مطاطية مخروطية من المطاط الطبيعي مقاومة للاهتراء لرسو السفن
وصف
المصدات المطاطية المخروطية هي أحدث جيل من مصدات "الخلية" ، مع الأداء الأمثل والكفاءة.شكل الجسم المخروطي يجعل الحاجز مستقرًا جدًا حتى في زوايا الضغط الكبيرة ويوفر قوة قص ممتازة.مع توقف التحميل الزائد ، تكون المصدات المطاطية المخروطية أكثر مقاومة للضغط الزائد.
تستخدم المصدات المطاطية المخروطية تصميمًا قويًا وموفرًا جيدًا وتستخدمه المرافق في جميع أنحاء العالم.للحصول على مقاومة فائقة للتآكل والتآكل ، يمكن لشركة المطاط توفير إطارات أمامية فولاذية بواجهة UHMW-PE.هذا لا يساعد فقط في عملية الرسو ، ولكنه يعمل أيضًا على زيادة متوسط العمر المتوقع للمصدات المخروطية.يمكن تبديل وجه UHMW-PE ، مما يضمن أن نظام الحاجز يوفر امتصاصًا مثاليًا للطاقة في جميع الأوقات.
تحديد
| مكان المنشأ | الصين |
| اسم العلامة التجارية | دوك فيندر |
| رقم الموديل | DF-C1000H |
| اسم المنتج | H1000 مصدات مطاطية مخروطية من المطاط الطبيعي مقاومة للاهتراء لرسو السفن |
| مواد | مطاط طبيعي عالي الكثافة |
| اساسي | PIANC2002 ، HGT 2866-2016 |
| حرفة | العفن والبثق |
| ارتفاع | 500-2000 مم |
| مُكَمِّلات | مسبقة الصنع ، سلاسل ، لوحة الوجه ، اللوحة الأمامية ، الموصل ، إلخ |
| موك | 1 قطعة |
| شكل | مخروط |
| خدمة | OEM أو ODM |
| إستعمال | لرسو السفن أو رسوها |
| نموذج | ح | ح | F | د | س | دبليو | د م | dn |
| مخروط | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] |
| DF-300H | 300 | 13.5 | 255 | 450 | 195 | 405 | م 16 | 20 |
| DF-350H | 350 | 25 | 300 | 570 | 235 | 510 | م 20 | 25 |
| DF-400H | 400 | 18 | 340 | 600 | 260 | 540 | م 20 | 25 |
| DF-500H | 500 | 25 | 425 | 750 | 325 | 675 | مسييه 24 | 30 |
| DF-600H | 600 | 27 | 510 | 900 | 390 | 810 | مسييه 24 | 30 |
| DF-700H | 700 | 32 | 585 | 1050 | 455 | 945 | مسييه 30 | 38 |
| DF-800H | 800 | 36 | 680 | 1200 | 520 | 1080 | مسييه 36 | 44 |
| DF-900H | 900 | 41 | 765 | 1350 | 585 | 1215 | مسييه 36 | 44 |
| DF-1000H | 1000 | 45 | 850 | 1500 | 650 | 1350 | مسييه 42 | 56 |
| DF-1050H | 1050 | 55 | 1030 | 1680 | 900 | 1530 | مسييه 36 | 44 |
| DF-1100H | 1100 | 50 | 935 | 1650 | 715 | 1485 | مسييه 42 | 50 |
| DF-1150H | 1150 | 52 | 998 | 1725 | 750 | 1550 | مسييه 42 | 56 |
| DF-1200H | 1200 | 54 | 1020 | 1800 | 780 | 1620 | مسييه 42 | 50 |
| DF-1300H | 1300 | 59 | 1105 | 1950 | 845 | 1755 | مسييه 48 | 60 |
| DF-1400H | 1400 | 66 | 1190 | 2100 | 930 | 1890 | مسييه 48 | 60 |
| DF-1600H | 1600 | 72 | 1360 | 2400 | 1060 | 2160 | مسييه 48 | 70 |
| DF-1800H | 1800 | 78 | 1530 | 2880 | 1190 | 2430 | مسييه 56 | 76 |
| DF-2000H | 2000 | 80 | 1900 | 3200 | 1540 | 2920 | مسييه 56 | 76 |

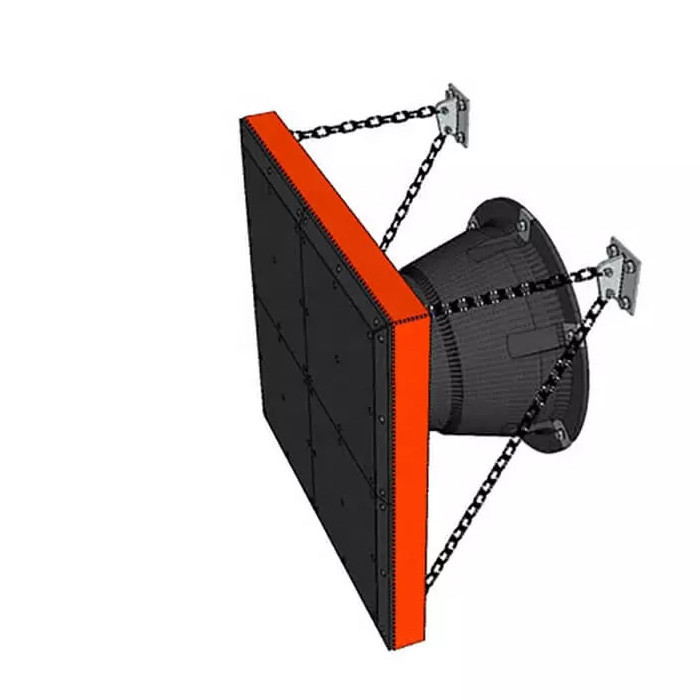

ملحقات التثبيت
اللوحة الأمامية: تقلل الضغط السطحي وتجنب إتلاف الرفارف والقوارب.
لوحة الوجه: تقليل معامل الاحتكاك لحماية الهيكل.بولي إيثيلين عالي الوزن الجزيئي.
مسامير وصواميل مثبتة مسبقًا: تستخدم لتأمين الرفارف على الرصيف.1Cr18Ni9Ti ، SUS304 ، SUS316 الفولاذ المقاوم للصدأ أو Q235 بالغمس الساخن المجلفن.
حلقات U محددة مسبقًا: قم بتأمين السلسلة.Q235 مطلية أو مجلفنة بالغمس الساخن.
Anchor Bolt: قم بتوصيل الملحقات مثل المصدات واللوحات الأمامية.الفولاذ المقاوم للصدأ (أو المجلفن بالغمس الساخن).
سلسلة الوزن: تدعم اللوحة الأمامية لتجنب الترهل.1Cr18Ni9Ti ، SUS304 ، SUS316 الفولاذ المقاوم للصدأ أو Q235 بالغمس الساخن المجلفن.
سلسلة الشد: عندما يتم الضغط على الجزء السفلي من الحاجز ، فإنه يحد من انحراف الحاجز.Q235 تراجع الساخنة المجلفن أو المطلي.
سلسلة القص: تمنع تشوه القص لنظام الحاجز.Q235 تراجع الساخنة المجلفن أو المطلي.
سمات
1. امتصاص الطاقة المتميز لنسبة قوة التفاعل (E / R)
2. ارتفاع الاستقرار القص
3. تقليل الضغط أثناء الرسو
4. لا خسارة في الأداء حتى زاوية نهج 10 درجة
5. تجاويف المرساة لتسهيل التثبيت

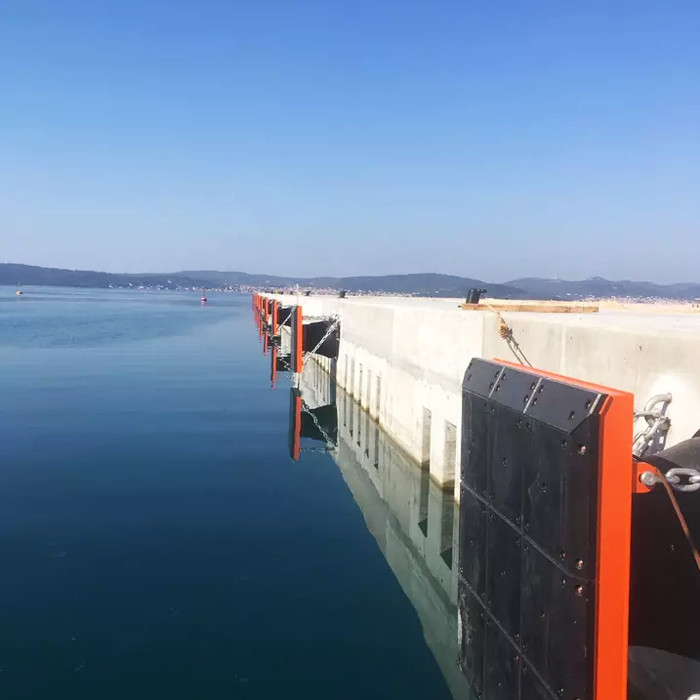

التطبيقات
● أرصفة البضائع العامة
● المحطات السائبة
● منشآت النفط والغاز الطبيعي المسال
● أرصفة الحاويات
● محطات RoRo والرحلات البحرية
● أنظمة الحركة المتوازية
● Monopiles والدلافين
