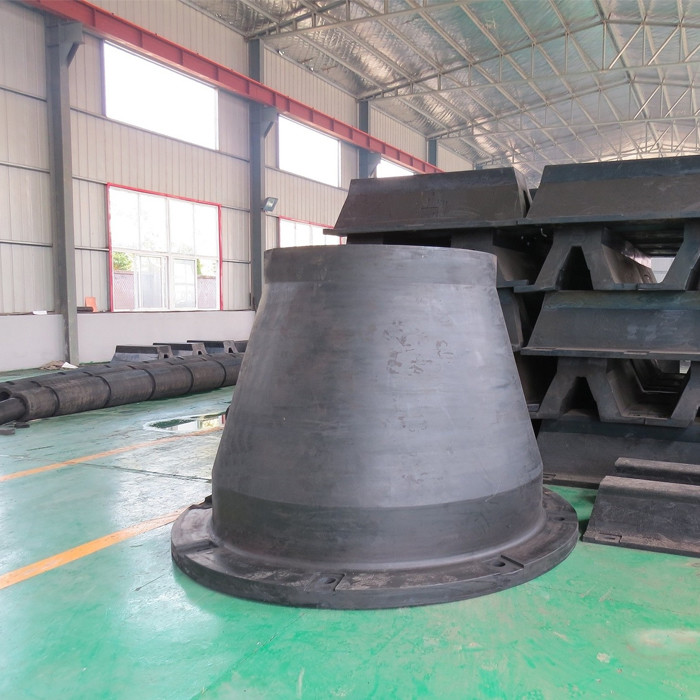

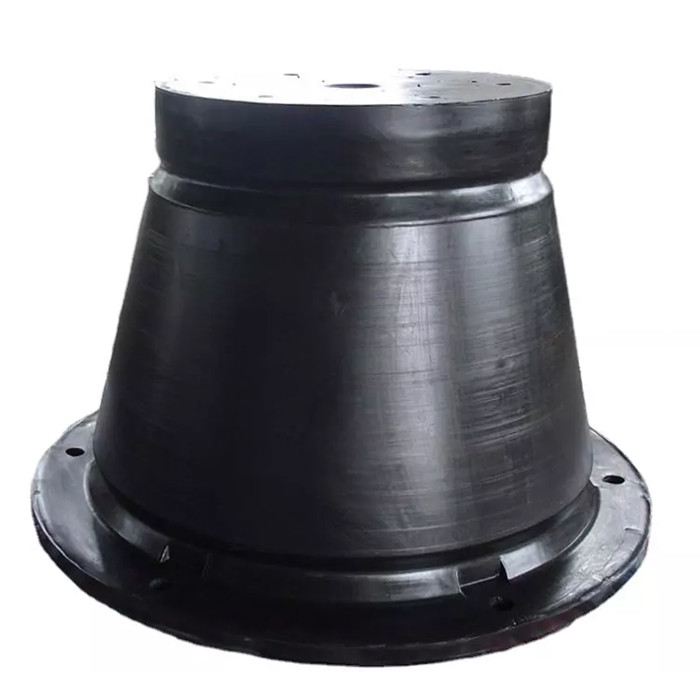

مصدات مطاطية مرنة مخروطية مقاومة للماء DF-CRF1200H رباط مطاطي ثابت
وصف
المصدات المطاطية المخروطية هي الجيل الثالث من مصدات نوع الخلية ، مع هيكل أكثر معقولية.يمكن أن يصل انحرافها إلى 72.5٪ للحصول على امتصاص مزدوج للطاقة مقارنةً بمصدات أخرى من نفس الحجم.تتمتع مصدات المطاط المخروطية بعمر خدمة طويل مع تكلفة منخفضة لمشاريع الرصيف.يمكن للوحة الأمامية أن تقلل ضغط البدن بشكل كبير ، مما يجعلها مناسبة بشكل خاص لرسو سفينة كبيرة.خاص بالمنافذ التي تتطلب تفاعلًا منخفضًا وامتصاص طاقة عاليًا أو جميع المنافذ المناسبة لنظام الحاجز المخروطي الفائق ، فهي سهلة التركيب.
يتوفر ارتفاع الحاجز المخروطي بين 300 مم و 2000 مم ، ويوجد بشكل أساسي في 3 درجات مختلفة من المطاط.يوفر تصميمها المدبب قاعدة دائرية كبيرة ، والتي يمكنها دائمًا الحفاظ على ثبات جسم الحاجز بغض النظر عن قوة القص أو القوة المحورية أو القوة الزاوية.يتم نشره عادة مع وسادة UHMW-PE أو لوح فولاذي.تتميز المصدات المخروطية الفائقة بوظيفة إيقاف التحميل الزائد ، وهي أكثر مقاومة للضغط المفرط.
تحديد
| اسم المنتج | مصدات مطاطية مرنة مخروطية مقاومة للماء DF-CRF1200H رباط مطاطي ثابت |
| اسم العلامة التجارية | دوك فيندر |
| رقم الموديل | DF-CRF1200H |
| مواد | NR عالي الكثافة |
| اساسي | HGT 2866-2016 ، بيانك 2002 |
| شكل | نوع المخروط |
| OEM / ODM | متوفرة |
| بحجم | حسب أبعاد الرسم |
| معيار التسامح | ISO2768-M أو ISO3302-1: 2014 CLASS M2 |
| إستعمال | لرسو السفن أو رسوها |
| شهادة | DNV BV CCS LR ABS |
| اللون | متطلبات العملاء |
| درجة حرارة العمل | -15 درجة إلى 200 درجة |
| نموذج | ح | ح | F | د | س | دبليو | د م | dn |
| مخروط | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] |
| DF-300H | 300 | 13.5 | 255 | 450 | 195 | 405 | م 16 | 20 |
| DF-350H | 350 | 25 | 300 | 570 | 235 | 510 | م 20 | 25 |
| DF-400H | 400 | 18 | 340 | 600 | 260 | 540 | م 20 | 25 |
| DF-500H | 500 | 25 | 425 | 750 | 325 | 675 | مسييه 24 | 30 |
| DF-600H | 600 | 27 | 510 | 900 | 390 | 810 | مسييه 24 | 30 |
| DF-700H | 700 | 32 | 585 | 1050 | 455 | 945 | مسييه 30 | 38 |
| DF-800H | 800 | 36 | 680 | 1200 | 520 | 1080 | مسييه 36 | 44 |
| DF-900H | 900 | 41 | 765 | 1350 | 585 | 1215 | مسييه 36 | 44 |
| DF-1000H | 1000 | 45 | 850 | 1500 | 650 | 1350 | مسييه 42 | 56 |
| DF-1050H | 1050 | 55 | 1030 | 1680 | 900 | 1530 | مسييه 36 | 44 |
| DF-1100H | 1100 | 50 | 935 | 1650 | 715 | 1485 | مسييه 42 | 50 |
| DF-1150H | 1150 | 52 | 998 | 1725 | 750 | 1550 | مسييه 42 | 56 |
| DF-1200H | 1200 | 54 | 1020 | 1800 | 780 | 1620 | مسييه 42 | 50 |
| DF-1300H | 1300 | 59 | 1105 | 1950 | 845 | 1755 | مسييه 48 | 60 |
| DF-1400H | 1400 | 66 | 1190 | 2100 | 930 | 1890 | مسييه 48 | 60 |
| DF-1600H | 1600 | 72 | 1360 | 2400 | 1060 | 2160 | مسييه 48 | 70 |
| DF-1800H | 1800 | 78 | 1530 | 2880 | 1190 | 2430 | مسييه 56 | 76 |
| DF-2000H | 2000 | 80 | 1900 | 3200 | 1540 | 2920 | مسييه 56 | 76 |

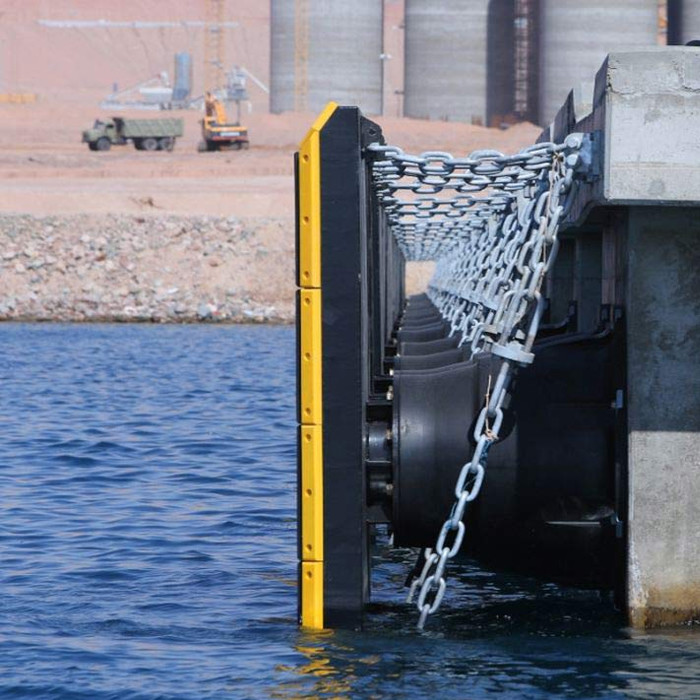

ملحقات التثبيت
اللوحة الأمامية: تقلل الضغط السطحي وتجنب إتلاف الرفارف والقوارب.
لوحة الوجه: تقليل معامل الاحتكاك لحماية الهيكل.بولي إيثيلين عالي الوزن الجزيئي.
مسامير وصواميل مثبتة مسبقًا: تستخدم لتأمين الرفارف على الرصيف.1Cr18Ni9Ti ، SUS304 ، SUS316 الفولاذ المقاوم للصدأ أو Q235 بالغمس الساخن المجلفن.
حلقات U محددة مسبقًا: قم بتأمين السلسلة.Q235 مطلية أو مجلفنة بالغمس الساخن.
Anchor Bolt: قم بتوصيل الملحقات مثل المصدات واللوحات الأمامية.الفولاذ المقاوم للصدأ (أو المجلفن بالغمس الساخن).
سلسلة الوزن: تدعم اللوحة الأمامية لتجنب الترهل.1Cr18Ni9Ti ، SUS304 ، SUS316 الفولاذ المقاوم للصدأ أو Q235 بالغمس الساخن المجلفن.
سلسلة الشد: عندما يتم الضغط على الجزء السفلي من الحاجز ، فإنه يحد من انحراف الحاجز.Q235 تراجع الساخنة المجلفن أو المطلي.
سلسلة القص: تمنع تشوه القص لنظام الحاجز.Q235 تراجع الساخنة المجلفن أو المطلي.
سمات
1. أداء عالي الكفاءة حتى أثناء الزوايا العالية
2. عمر مفيد طويل
3. قوة رد فعل منخفضة وامتصاص طاقة عالية
4. خسارة قليلة في الأداء حتى في زوايا الرسو الكبيرة
5. تصميم متعدد الاستخدامات يناسب العديد من التطبيقات.
6. استقرار كبير
7. مقاومة قص جيدة
التطبيقات
● رورو
● ناقلة
● مراسي ومنشآت الرحلات البحرية
● محطات الحاويات والكميات الكبيرة
● مرافق الشحن العامة
