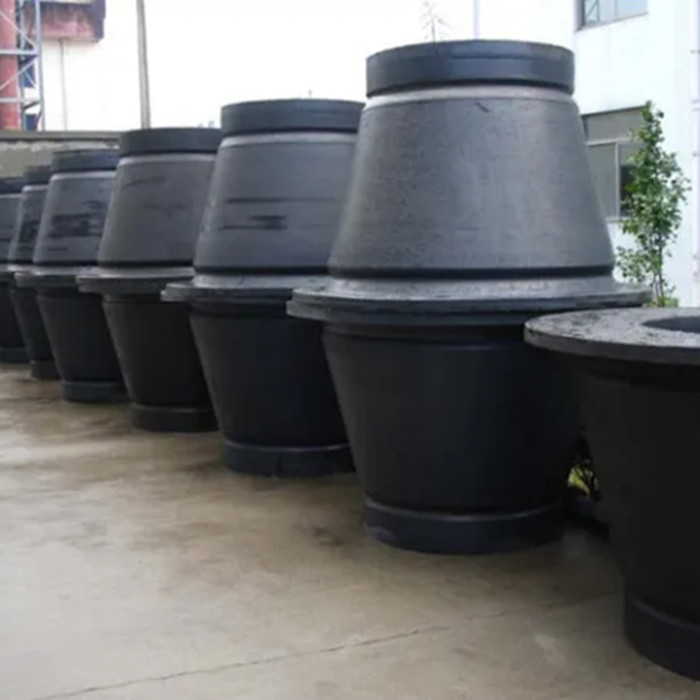

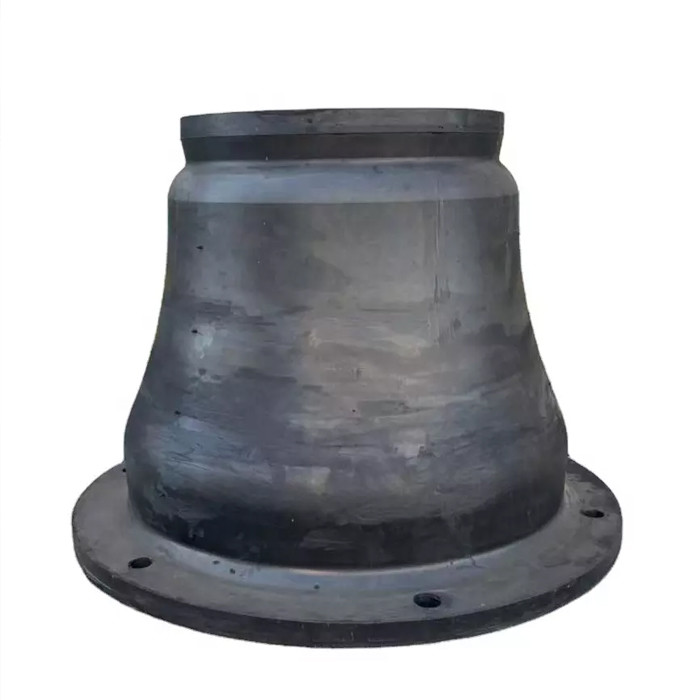

مصدات مطاطية مخروطية طبيعية من المطاط الطبيعي PIANC2002 سلامة حوض البحرية الصديقة للبيئة
وصف
المصدات المطاطية المخروطية عبارة عن جيل محدث من مصدات المطاط الخلوية بامتصاص ممتاز للطاقة وقوة رد فعل منخفضة.هيكل الحاجز أكثر منطقية.نظرًا لهيكلها الفريد من نوعه المخروطي الشكل ، فإنها تتمتع دائمًا بأداء ممتاز في ظل ظروف الرسو المختلفة خاصةً حيث يلزم استيعاب زوايا الرسو الكبيرة والتأثيرات الشديدة.شكل الجسم المخروطي يجعل الحاجز مستقرًا جدًا حتى في زوايا الضغط الكبيرة.يمكن أن يصل الانحراف إلى 70٪ ، وتمتص طاقة الحاجز ذات المواصفات المتساوية مرة أخرى مع الاستخدام الطويل.
يمكن أن تقلل المصدات المطاطية المخروطية من تكلفة مشروع الرصيف.أثناء الرسو الزاوي للسفينة ، لم يتغير الأداء.وهي عبارة عن حواف تثبيت مضمنة بالمطاط بالكامل.عادةً ما يكون تركيب اللوحة الفولاذية ذات الصندوق المغلق مع وسادات بلاستيكية UHMW-PE جزءًا مهمًا من نظام مصدات مطاطية فائقة المخروط.يمكن للوحة الحاجز الأمامية أن تخفض الضغط السطحي للخزانة الجانبية للوعاء والوسادات البلاستيكية UHMW-PE ذات الاحتكاك المنخفض لخفض تحميل القص بين الحاجز والوعاء لإطالة عمر خدمة الحاجز.
تحديد
| اسم المنتج | مصدات مطاطية مخروطية طبيعية من المطاط الطبيعي PIANC2002 سلامة حوض البحرية الصديقة للبيئة |
| اسم العلامة التجارية | دوك فيندر |
| رقم الموديل | DF-C700H |
| مواد | جودة عالية NR |
| اساسي | PIANC ، HGT |
| وسادات للوجه | UHMW-PE متاح |
| الشهادات | BV ، ABS ، DNV ، LR ، SGS ، RS ، CCS |
| OEM / ODM | أهلا وسهلا |
| تفاصيل التعبئة | الأكياس البلاستيكية PE ثم إلى البليت / حسب طلبك |
| السعة الإنتاجية | 3000 قطعة في الشهر |
| المهلة | 7 أيام للأدوات النموذجية والعينات ، 14 يومًا لقالب الإنتاج ، 14-28 يومًا لموك |
| شروط الدفع | T / T ، L / C ، باي بال ، ويسترن يونيون |
| مواصفات المطاط | ASTM D2000 ، SAE J200 |
| نموذج | ح | ح | F | د | س | دبليو | د م | dn |
| مخروط | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] |
| DF-300H | 300 | 13.5 | 255 | 450 | 195 | 405 | م 16 | 20 |
| DF-350H | 350 | 25 | 300 | 570 | 235 | 510 | م 20 | 25 |
| DF-400H | 400 | 18 | 340 | 600 | 260 | 540 | م 20 | 25 |
| DF-500H | 500 | 25 | 425 | 750 | 325 | 675 | مسييه 24 | 30 |
| DF-600H | 600 | 27 | 510 | 900 | 390 | 810 | مسييه 24 | 30 |
| DF-700H | 700 | 32 | 585 | 1050 | 455 | 945 | مسييه 30 | 38 |
| DF-800H | 800 | 36 | 680 | 1200 | 520 | 1080 | مسييه 36 | 44 |
| DF-900H | 900 | 41 | 765 | 1350 | 585 | 1215 | مسييه 36 | 44 |
| DF-1000H | 1000 | 45 | 850 | 1500 | 650 | 1350 | مسييه 42 | 56 |
| DF-1050H | 1050 | 55 | 1030 | 1680 | 900 | 1530 | مسييه 36 | 44 |
| DF-1100H | 1100 | 50 | 935 | 1650 | 715 | 1485 | مسييه 42 | 50 |
| DF-1150H | 1150 | 52 | 998 | 1725 | 750 | 1550 | مسييه 42 | 56 |
| DF-1200H | 1200 | 54 | 1020 | 1800 | 780 | 1620 | مسييه 42 | 50 |
| DF-1300H | 1300 | 59 | 1105 | 1950 | 845 | 1755 | مسييه 48 | 60 |
| DF-1400H | 1400 | 66 | 1190 | 2100 | 930 | 1890 | مسييه 48 | 60 |
| DF-1600H | 1600 | 72 | 1360 | 2400 | 1060 | 2160 | مسييه 48 | 70 |
| DF-1800H | 1800 | 78 | 1530 | 2880 | 1190 | 2430 | مسييه 56 | 76 |
| DF-2000H | 2000 | 80 | 1900 | 3200 | 1540 | 2920 | مسييه 56 | 76 |

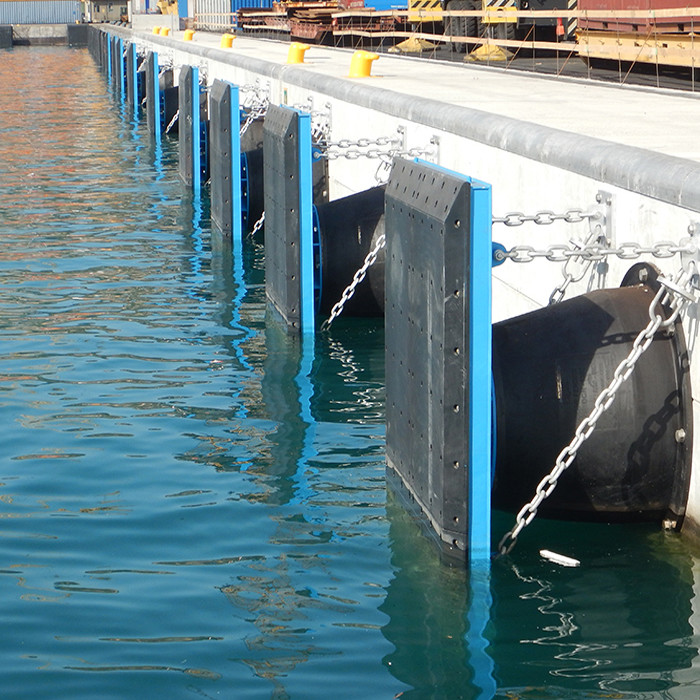

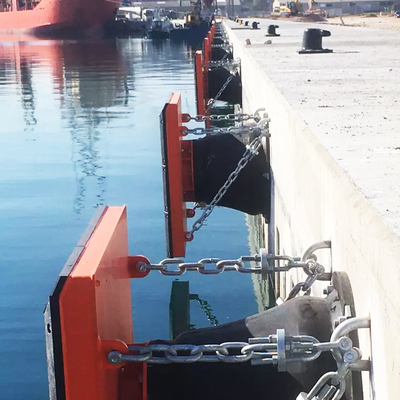

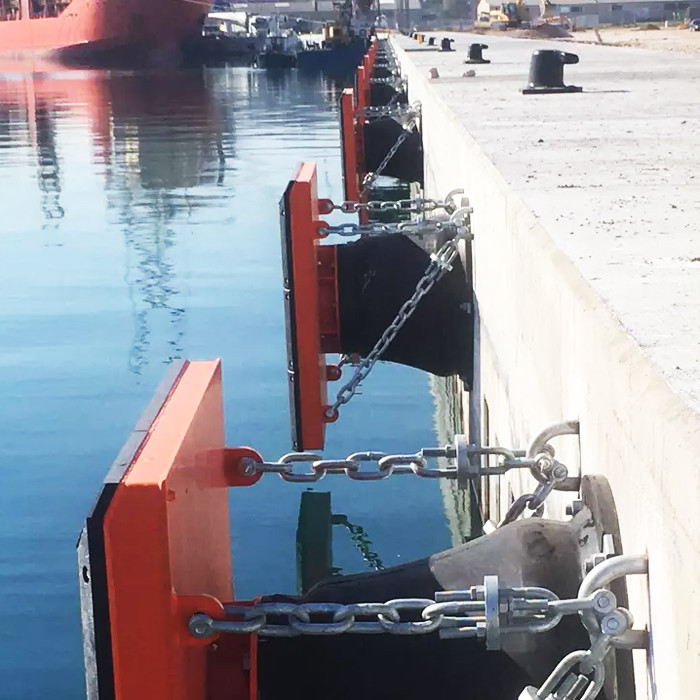

ملحقات التثبيت
اللوحة الأمامية: تقلل الضغط السطحي وتجنب إتلاف الرفارف والقوارب.
لوحة الوجه: تقليل معامل الاحتكاك لحماية الهيكل.بولي إيثيلين عالي الوزن الجزيئي.
مسامير وصواميل مثبتة مسبقًا: تستخدم لتأمين الرفارف على الرصيف.1Cr18Ni9Ti ، SUS304 ، SUS316 الفولاذ المقاوم للصدأ أو Q235 بالغمس الساخن المجلفن.
حلقات U محددة مسبقًا: قم بتأمين السلسلة.Q235 مطلية أو مجلفنة بالغمس الساخن.
Anchor Bolt: قم بتوصيل الملحقات مثل المصدات واللوحات الأمامية.الفولاذ المقاوم للصدأ (أو المجلفن بالغمس الساخن).
سلسلة الوزن: تدعم اللوحة الأمامية لتجنب الترهل.1Cr18Ni9Ti ، SUS304 ، SUS316 الفولاذ المقاوم للصدأ أو Q235 بالغمس الساخن المجلفن.
سلسلة الشد: عندما يتم الضغط على الجزء السفلي من الحاجز ، فإنه يحد من انحراف الحاجز.Q235 تراجع الساخنة المجلفن أو المطلي.
سلسلة القص: تمنع تشوه القص لنظام الحاجز.Q235 تراجع الساخنة المجلفن أو المطلي.
سمات
1. انحراف كبير ، أداء عالي
2. يمكن أن تدعم لوحات كبيرة
3. أداء أفضل على زاوية الانضغاط ، لا خسارة في الأداء تحت 10 درجة
4. أحجام واسعة النطاق ، يمكن أن تلبي تصميم متعدد
التطبيقات
● أرصفة البضائع العامة
● محطات السائبة
● منشآت النفط / الغاز الطبيعي المسال
● أرصفة محطة الحاويات
● محطات RoRo و Cruise
● Monopiles & Dolphins
