تخصيص PIANC2002 مصدات مطاطية مخروطية 900H ABS شهادة ميناء مرسى
وصف

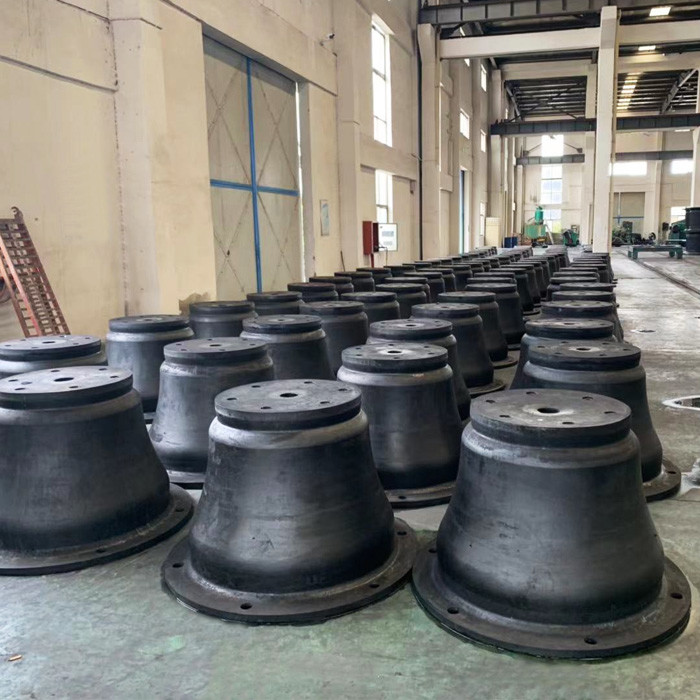

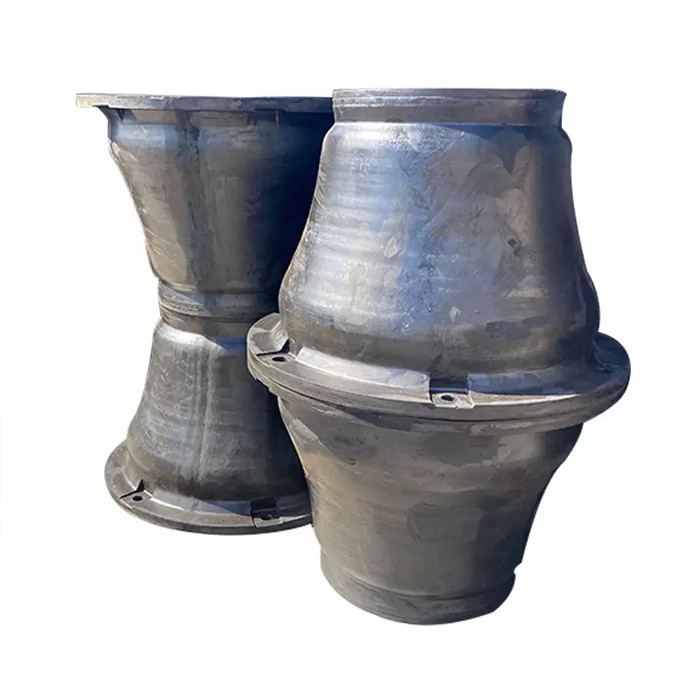

المصدات المطاطية المخروطية هي نوع من مصدات المطاط الفعالة التي يمكن استخدامها في مجموعة متنوعة من التطبيقات.إنه نسخة محسّنة من رفرف الخلية مع أفضل أداء ويوصى به لجميع أنواع التطبيقات ، بما في ذلك الموقع الذي يحتوي على تغييرات كبيرة في المد والجزر.لها شكل مخروطي وشفة مطاطية مدمجة بالكامل.تخلق الأشكال الهندسية الرائعة والأشكال المدببة العديد من ميزات الأداء المتميزة.
مع نفس ارتفاع النوع الآخر من المصدات المطاطية ، لديها قدرة أعلى على امتصاص الطاقة.تم تصميم الشكل المخروطي للمصدات المطاطية لتوفير الثبات في جميع الأوقات ، مما يسمح بتحويل التصنيف إلى 70٪ كحد أقصى بغض النظر عن القص أو القوة المحورية أو القوة الزاوية.والسماح بحد أقصى.تصل نسبة الانشقاق إلى 72٪.كما أن مصدات المطاط المخروطية أكثر ثباتًا في ظل زوايا ضغط كبيرة وتوفر مقاومة قص أفضل من أي أنواع مصدات أخرى.
تحديد
| رقم الصنف. | DF-CRF900H |
| اسم المنتج | تخصيص PIANC2002 مصدات مطاطية مخروطية 900H ABS شهادة ميناء مرسى |
| مواد | مطاط النتريل ، مطاط طبيعي |
| درجة الحرارة | من -30 درجة مئوية إلى 70 درجة مئوية |
| جاذبية معينة | 1.45 جم / سم 3 |
| الشدة | 3 ميجا باسكال |
| صلابة | 65 ± 5 شاطىء أ |
| استطالة | ≥ 300٪ |
| بحجم | الإرتفاع: 500-2000 مم |
| طَرد | بواسطة البالتات ، بواسطة الكرتون ، بواسطة قفص حديدي |
| اللون | أسود ، كما هو مطلوب |
| شهادة | CE ، ROHS ، تصل ، SGS ، MSDS ، ISO9001 |
| خبرة | 32 سنة |
| سوق | أمريكا الشمالية وآسيا وأوروبا وأمريكا الجنوبية وأستراليا وأفريقيا. |
| دفع | التحويل المصرفي ، 30٪ T / T ، الرصيد قبل الشحن ، L / C. |
| نموذج | ح | ح | F | د | س | دبليو | د م | dn |
| مخروط | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] |
| DF-300H | 300 | 13.5 | 255 | 450 | 195 | 405 | م 16 | 20 |
| DF-350H | 350 | 25 | 300 | 570 | 235 | 510 | م 20 | 25 |
| DF-400H | 400 | 18 | 340 | 600 | 260 | 540 | م 20 | 25 |
| DF-500H | 500 | 25 | 425 | 750 | 325 | 675 | مسييه 24 | 30 |
| DF-600H | 600 | 27 | 510 | 900 | 390 | 810 | مسييه 24 | 30 |
| DF-700H | 700 | 32 | 585 | 1050 | 455 | 945 | مسييه 30 | 38 |
| DF-800H | 800 | 36 | 680 | 1200 | 520 | 1080 | مسييه 36 | 44 |
| DF-900H | 900 | 41 | 765 | 1350 | 585 | 1215 | مسييه 36 | 44 |
| DF-1000H | 1000 | 45 | 850 | 1500 | 650 | 1350 | مسييه 42 | 56 |
| DF-1050H | 1050 | 55 | 1030 | 1680 | 900 | 1530 | مسييه 36 | 44 |
| DF-1100H | 1100 | 50 | 935 | 1650 | 715 | 1485 | مسييه 42 | 50 |
| DF-1150H | 1150 | 52 | 998 | 1725 | 750 | 1550 | مسييه 42 | 56 |
| DF-1200H | 1200 | 54 | 1020 | 1800 | 780 | 1620 | مسييه 42 | 50 |
| DF-1300H | 1300 | 59 | 1105 | 1950 | 845 | 1755 | مسييه 48 | 60 |
| DF-1400H | 1400 | 66 | 1190 | 2100 | 930 | 1890 | مسييه 48 | 60 |
| DF-1600H | 1600 | 72 | 1360 | 2400 | 1060 | 2160 | مسييه 48 | 70 |
| DF-1800H | 1800 | 78 | 1530 | 2880 | 1190 | 2430 | مسييه 56 | 76 |
| DF-2000H | 2000 | 80 | 1900 | 3200 | 1540 | 2920 | مسييه 56 | 76 |

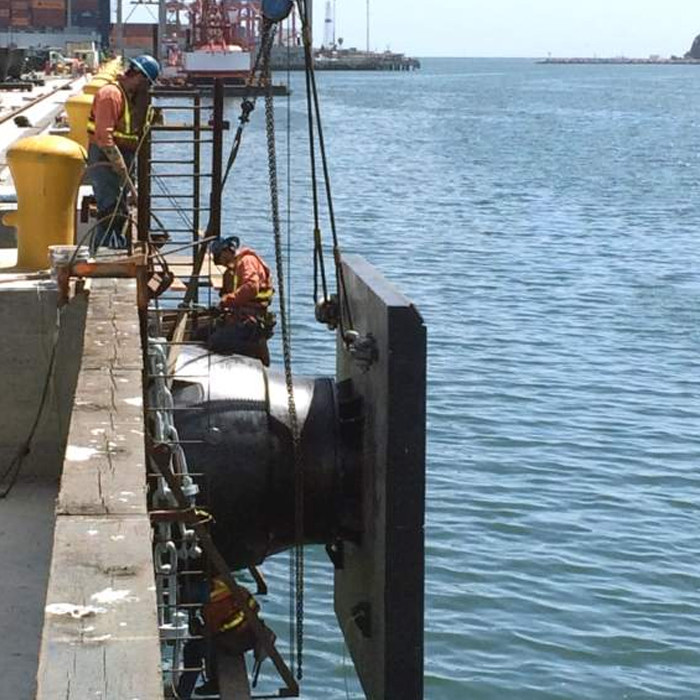

ملحقات التثبيت
اللوحة الأمامية: تقلل الضغط السطحي وتجنب إتلاف الرفارف والقوارب.
لوحة الوجه: تقليل معامل الاحتكاك لحماية الهيكل.بولي إيثيلين عالي الوزن الجزيئي.
مسامير وصواميل مثبتة مسبقًا: تستخدم لتأمين الرفارف على الرصيف.1Cr18Ni9Ti ، SUS304 ، SUS316 الفولاذ المقاوم للصدأ أو Q235 بالغمس الساخن المجلفن.
حلقات U محددة مسبقًا: قم بتأمين السلسلة.Q235 مطلية أو مجلفنة بالغمس الساخن.
Anchor Bolt: قم بتوصيل الملحقات مثل المصدات واللوحات الأمامية.الفولاذ المقاوم للصدأ (أو المجلفن بالغمس الساخن).
سلسلة الوزن: تدعم اللوحة الأمامية لتجنب الترهل.1Cr18Ni9Ti ، SUS304 ، SUS316 الفولاذ المقاوم للصدأ أو Q235 بالغمس الساخن المجلفن.
سلسلة الشد: عندما يتم الضغط على الجزء السفلي من الحاجز ، فإنه يحد من انحراف الحاجز.Q235 تراجع الساخنة المجلفن أو المطلي.
سلسلة القص: تمنع تشوه القص لنظام الحاجز.Q235 تراجع الساخنة المجلفن أو المطلي.
سمات
1. يتم نشرها عادة مع إطارات الوسادة الأمامية UHMW-PE و / أو الألواح الفولاذية
2. أداء عالي الكفاءة حتى أثناء الزوايا العالية
3. حياة عمل طويلة
4. قوة رد فعل منخفضة وامتصاص طاقة عالية
5. خسارة قليلة في الأداء حتى في زوايا الرسو الكبيرة
6. تصميم متعدد الاستخدامات يناسب العديد من التطبيقات
7. مقاومة قص جيدة
التطبيقات
● محطات الحاويات
● أرصفة الناقلات
● الدلافين و Monopiles
● أرصفة رورو والرحلات البحرية
● محطات السائبة
● مرافق الشحن العامة
