مصدات مطاطية مخروطية اللون أسود ISO9001 مرن NBR طبيعي مطاط بحري من الدرجة البحرية
وصف

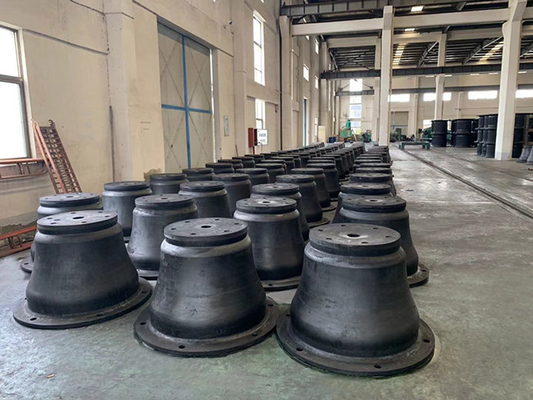

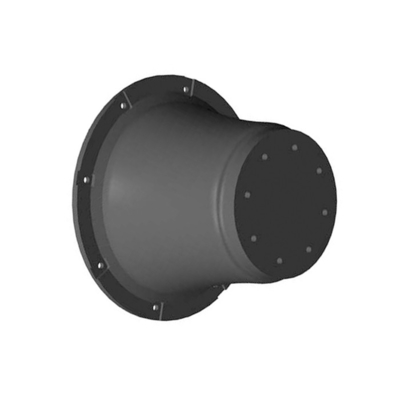

مصدات مطاطية مخروطية مع شكل جسم مخروطي الشكل وإطار فولاذي أمامي هي أحدث جيل من مصدات نوع "الخلية" ، مع الأداء الأمثل والكفاءة.إنها توفر قدرة طاقة ممتازة مع تفاعل منخفض (يرتفع تشوه الضغط المصمم من 52.5٪ إلى 72٪ بينما قوة التفاعل لم تتغير)
تتمتع المصدات المطاطية المخروطية بأعلى امتصاص للطاقة وأقل قوة رد فعل من أي نوع مصدات.الكفاءة العالية تجعله يتمتع بأداء ممتاز وتكاليف أقل.جميع المصدات المخروطية عبارة عن قوالب من قطعة واحدة لذا فهي قوية وطويلة الأمد وسهلة التركيب.في معظم المشاريع ، يتم استخدام الإطار الأمامي عمومًا جنبًا إلى جنب مع نظام الحاجز المخروطي.بشكل عام ، يشتمل الإطار الأمامي على لوحة فولاذية ولوحة مواجهة UHMW-PE.إلى جانب ذلك ، فقد تم استخدامها أيضًا بنجاح كبير خلف ركائز الحاجز ، في أنظمة الحركة المتوازية والعديد من التطبيقات الأخرى.
تحديد
| اسم المنتج | مصدات مطاطية مخروطية اللون أسود ISO9001 مرن NBR طبيعي مطاط بحري من الدرجة البحرية |
| مواد البناء | مطاط عالي المستوى |
| اللون | أسود ، أخضر ، أزرق ، رمادي |
| مقياس عادى | الإرتفاع: 500-2000 مم |
| خدمة المعالجة | صب ، قطع |
| سطح | لامع أو باهت |
| تقديم الخدمة | صب ضغط المطاط ، صب المطاط إلى المعدن ، صب بثق المطاط وصب المطاط المخصص |
| تنسيق الملف | الأعمال الصلبة ، محترف / مهندس ، Auto CAD ، PDF ، JPG |
| ملاحظات | الأحجام أعلاه قياسية ، وحجم مخصص متاح. |
| نموذج | ح | ح | F | د | س | دبليو | د م | dn |
| مخروط | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] |
| DF-300H | 300 | 13.5 | 255 | 450 | 195 | 405 | م 16 | 20 |
| DF-350H | 350 | 25 | 300 | 570 | 235 | 510 | م 20 | 25 |
| DF-400H | 400 | 18 | 340 | 600 | 260 | 540 | م 20 | 25 |
| DF-500H | 500 | 25 | 425 | 750 | 325 | 675 | مسييه 24 | 30 |
| DF-600H | 600 | 27 | 510 | 900 | 390 | 810 | مسييه 24 | 30 |
| DF-700H | 700 | 32 | 585 | 1050 | 455 | 945 | مسييه 30 | 38 |
| DF-800H | 800 | 36 | 680 | 1200 | 520 | 1080 | مسييه 36 | 44 |
| DF-900H | 900 | 41 | 765 | 1350 | 585 | 1215 | مسييه 36 | 44 |
| DF-1000H | 1000 | 45 | 850 | 1500 | 650 | 1350 | مسييه 42 | 56 |
| DF-1050H | 1050 | 55 | 1030 | 1680 | 900 | 1530 | مسييه 36 | 44 |
| DF-1100H | 1100 | 50 | 935 | 1650 | 715 | 1485 | مسييه 42 | 50 |
| DF-1150H | 1150 | 52 | 998 | 1725 | 750 | 1550 | مسييه 42 | 56 |
| DF-1200H | 1200 | 54 | 1020 | 1800 | 780 | 1620 | مسييه 42 | 50 |
| DF-1300H | 1300 | 59 | 1105 | 1950 | 845 | 1755 | مسييه 48 | 60 |
| DF-1400H | 1400 | 66 | 1190 | 2100 | 930 | 1890 | مسييه 48 | 60 |
| DF-1600H | 1600 | 72 | 1360 | 2400 | 1060 | 2160 | مسييه 48 | 70 |
| DF-1800H | 1800 | 78 | 1530 | 2880 | 1190 | 2430 | مسييه 56 | 76 |
| DF-2000H | 2000 | 80 | 1900 | 3200 | 1540 | 2920 | مسييه 56 | 76 |

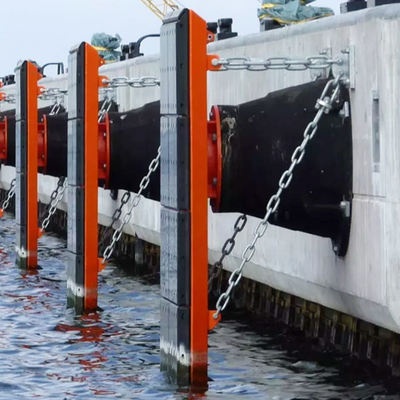

ملحقات التثبيت
اللوحة الأمامية: تقلل الضغط السطحي وتجنب إتلاف الرفارف والقوارب.
لوحة الوجه: تقليل معامل الاحتكاك لحماية الهيكل.بولي إيثيلين عالي الوزن الجزيئي.
مسامير وصواميل مثبتة مسبقًا: تستخدم لتأمين الرفارف على الرصيف.1Cr18Ni9Ti ، SUS304 ، SUS316 الفولاذ المقاوم للصدأ أو Q235 بالغمس الساخن المجلفن.
حلقات U محددة مسبقًا: قم بتأمين السلسلة.Q235 مطلية أو مجلفنة بالغمس الساخن.
Anchor Bolt: قم بتوصيل الملحقات مثل المصدات واللوحات الأمامية.الفولاذ المقاوم للصدأ (أو المجلفن بالغمس الساخن).
سلسلة الوزن: تدعم اللوحة الأمامية لتجنب الترهل.1Cr18Ni9Ti ، SUS304 ، SUS316 الفولاذ المقاوم للصدأ أو Q235 بالغمس الساخن المجلفن.
سلسلة الشد: عندما يتم الضغط على الجزء السفلي من الحاجز ، فإنه يحد من انحراف الحاجز.Q235 تراجع الساخنة المجلفن أو المطلي.
سلسلة القص: تمنع تشوه القص لنظام الحاجز.Q235 تراجع الساخنة المجلفن أو المطلي.
سمات
1. وافق معيار PIANC
2. انحراف كبير ، أداء عالي
3. ارتفاع امتصاص الطاقة لكل وزن الحاجز
4. شكل مستقر يقاوم قوة القص
5. قوي ويحافظ على الأداء
6. انحراف يصل إلى 72٪
7. يمكن أن تكون عكسية شنت لبصمة أصغر
8. متانة جيدة
التطبيقات
● محطات الحاويات والكميات الكبيرة
● محطات النفط والغاز
● محطات الشحن العامة
● محطات RoRo والرحلات البحرية
● الدلافين و monopiles
● البحرية
