مصدات مطاطية مخروطية شديدة التحمل 1800H مخصصة لمصد حوض السفن البحري PIANC2002
وصف

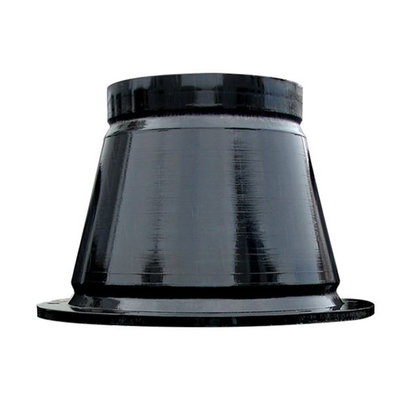

المصدات المطاطية المخروطية هي إحدى الإصدارات الشائعة من مصدات نوع الخلية في السنوات الأخيرة.يمكننا أيضًا أن نطلق عليها اسم مصدات مطاطية مخروطية الشكل ، مصدات مطاطية مخروطية ، مصدات مطاطية مخروطية بحرية ، مصدات مطاطية بحرية من النوع المخروطي إلخ.
هذا الحاجز المخروطي عالي الجودة مناسب لجميع أنواع التطبيقات بما في ذلك مواقع المد والجزر العالية.نظرًا للميزة المتقدمة للمصدات المطاطية المخروطية ، فإن المصدات تعمل على تحسين قدرة مناولة المواد في سطح السفينة ، ورافعات السفن التي تقلل التكلفة.
لأن الشكل الهندسي للمخروط البحري مصدات مطاطية للقارب.يمكنهم تحويل وامتصاص المزيد من الطاقة من أي اتجاه.يمكن الحفاظ على قدرة التفاعل باستخدام مصدرين مخروطين متطابقين في ترتيب متتالي.
تحديد
| العنصر | مصدات مطاطية مخروطية شديدة التحمل 1800H مخصصة لمصد حوض السفن البحري PIANC2002 |
| مواد | SBR ، NR |
| الحجم المتاح | الإرتفاع: 500-2000 مم |
| قوة الشد | ≥16 ميجا باسكال |
| كثافة | 90 +/- 5 |
| لون | أسود |
| طلب | محطات متعددة الأغراض ، منحدرات RoRo ، محطات سفن الركاب ، البارجة |
| صلابة | 40-70 شور أ |
| استطالة | ≥400 |
| قوة الدموع | ≥400 نيوتن / سم |
| قوة الانهيار | > 310 |
|
مقاومة كيميائية
|
الوقود أ: لا تدهور |
| الزيت 3: لا تدهور | |
| زيت التشحيم: لا تدهور | |
| زيت القطع: لا تدهور | |
| مخفف حمض الهيدروكلوريك: لا تدهور |
| نموذج | ح | ح | F | د | س | دبليو | د م | dn |
| مخروط | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] |
| DF-300H | 300 | 13.5 | 255 | 450 | 195 | 405 | م 16 | 20 |
| DF-350H | 350 | 25 | 300 | 570 | 235 | 510 | م 20 | 25 |
| DF-400H | 400 | 18 | 340 | 600 | 260 | 540 | م 20 | 25 |
| DF-500H | 500 | 25 | 425 | 750 | 325 | 675 | مسييه 24 | 30 |
| DF-600H | 600 | 27 | 510 | 900 | 390 | 810 | مسييه 24 | 30 |
| DF-700H | 700 | 32 | 585 | 1050 | 455 | 945 | مسييه 30 | 38 |
| DF-800H | 800 | 36 | 680 | 1200 | 520 | 1080 | مسييه 36 | 44 |
| DF-900H | 900 | 41 | 765 | 1350 | 585 | 1215 | مسييه 36 | 44 |
| DF-1000H | 1000 | 45 | 850 | 1500 | 650 | 1350 | مسييه 42 | 56 |
| DF-1050H | 1050 | 55 | 1030 | 1680 | 900 | 1530 | مسييه 36 | 44 |
| DF-1100H | 1100 | 50 | 935 | 1650 | 715 | 1485 | مسييه 42 | 50 |
| DF-1150H | 1150 | 52 | 998 | 1725 | 750 | 1550 | مسييه 42 | 56 |
| DF-1200H | 1200 | 54 | 1020 | 1800 | 780 | 1620 | مسييه 42 | 50 |
| DF-1300H | 1300 | 59 | 1105 | 1950 | 845 | 1755 | مسييه 48 | 60 |
| DF-1400H | 1400 | 66 | 1190 | 2100 | 930 | 1890 | مسييه 48 | 60 |
| DF-1600H | 1600 | 72 | 1360 | 2400 | 1060 | 2160 | مسييه 48 | 70 |
| DF-1800H | 1800 | 78 | 1530 | 2880 | 1190 | 2430 | مسييه 56 | 76 |
| DF-2000H | 2000 | 80 | 1900 | 3200 | 1540 | 2920 | مسييه 56 | 76 |
ملحقات التثبيت

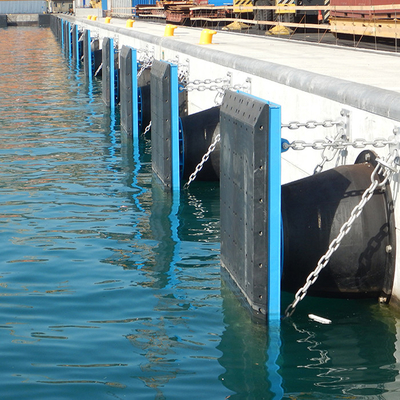

اللوحة الأمامية: تقلل الضغط السطحي وتجنب إتلاف الرفارف والقوارب.
لوحة الوجه: تقليل معامل الاحتكاك لحماية الهيكل.بولي إيثيلين عالي الوزن الجزيئي.
مسامير وصواميل مثبتة مسبقًا: تستخدم لتأمين الرفارف على الرصيف.1Cr18Ni9Ti ، SUS304 ، SUS316 الفولاذ المقاوم للصدأ أو Q235 بالغمس الساخن المجلفن.
حلقات U محددة مسبقًا: قم بتأمين السلسلة.Q235 مطلية أو مجلفنة بالغمس الساخن.
Anchor Bolt: قم بتوصيل الملحقات مثل المصدات واللوحات الأمامية.الفولاذ المقاوم للصدأ (أو المجلفن بالغمس الساخن).
سلسلة الوزن: تدعم اللوحة الأمامية لتجنب الترهل.1Cr18Ni9Ti ، SUS304 ، SUS316 الفولاذ المقاوم للصدأ أو Q235 بالغمس الساخن المجلفن.
سلسلة الشد: عندما يتم الضغط على الجزء السفلي من الحاجز ، فإنه يحد من انحراف الحاجز.Q235 تراجع الساخنة المجلفن أو المطلي.
سلسلة القص: تمنع تشوه القص لنظام الحاجز.Q235 تراجع الساخنة المجلفن أو المطلي.
سمات
1. أداء فعال للغاية حتى في الزوايا العالية
2. عمر خدمة طويل
3. قوة رد فعل منخفضة ولكن امتصاص طاقة عالية
4. خسارة قليلة في الأداء حتى في زوايا الرسو الكبيرة
5. تصميم متعدد الاستخدامات لمجموعة واسعة من التطبيقات
6. استقرار ممتاز
7. مقاومة القص لطيفة
التطبيقات
● محطات الحاويات والكميات الكبيرة
● محطات النفط والغاز
● محطات الشحن العامة
● محطات RoRo والرحلات البحرية
● الدلافين و monopiles
● البحرية
